Aufputzmontage-Schraube Thermistor-an den Terminalmikrotemperaturfühlern 100KOhm 3950 des Sonden-Versammlungs-Ring-Ansatz-NTC

Oberflächenmontage Schraube auf Sonde Montage Ring Lug NTC Thermistor Terminal Mikrotemperatursensoren 100KOhm 3950

Eigenschaften

10kΩ NTC-Thermistor als Standard

1% Genauigkeit

M4 und M6 Ringschläger

1 Meter PFA-Flexibles Blei

Niedrige thermische Steigung (< 0,05 K/K) aufgrund der Verwendung eines Nickelleiters und einer geschlossenen Ringzunge mit niedrigem Profil

Breiter Temperaturbereich von -55°C bis +125°C

Widerstandswerte bei 25°C liegen zwischen 4,7 KΩ und 100 KΩ bei Toleranzen von nur ± 1%

Siehe auch: Herunterladen- Was ist?

Abmessungen (mm)

Elektrische Leistung

Allgemeine

Unsere NTC-Thermistor-Sondenbaugruppen sind aus einem speziell formulierten Metalloxid-Keramikum hergestellt, das bei der Temperaturmessung äußerst genau ist.Erhältlich in einer Vielzahl von Gehäusen mit kundenspezifischen Designmöglichkeiten.

Ein Präzisions-NTC-Thermistor-Temperatursensor mit Ring-Terminal-Lug und flexiblem Bleitrahmen für Oberflächenanwendungen.Diese Reihe von Temperatursensoren ist mit zinnbeschichteten Kupferring-Lug-Terminals für eine einfache und sichere OberflächenmontageEs verfügt über eine schnelle Reaktionsgeschwindigkeit und ein austauschbares 10k-Thermistorelement mit ausgezeichneter Langzeitstabilität und Genauigkeit.Diese Temperatursensoren können maßgeschneidert hergestellt werden, mit vielen Optionen für die Endgerätegrößen, Bleileitungen und Thermistorelemente auch in 2,252k, 5k, 30k, 50k und 100kΩ erhältlich

Vorteile

Ring-Lug-Terminals ermöglichen eine einfache und sichere Oberflächenmontage
Vollständig individuell angepasst; bieten eine Vielzahl von Gehäusen und Blei-Draht-Gänge
Schnelle Antwortzeiten
Bereitstellung eines hochstabilen Ersatzes von PT100-Thermokopplungen; minimale Abweichung von ihren anfänglichen elektrischen Werten

Wärmezeitkonstante kann 5 Sekunden betragen

Nennspannung für die elektrische Isolierung von 1500 VAC (1 Sekunde)

Qualifikation AEC-Q200

Anpassung auf Anfrage

Anwendung

Elektromotoren

HVAC-Systeme

Volumen der OEM-Produktion

Thermisches Management der Batterie
Wärmeverwaltung von Wärmesenkern
Stromversorgung und Umwandlung
Automobilsysteme
Industrielle Systeme
Prüf- und Messsysteme
Haushaltsgeräte

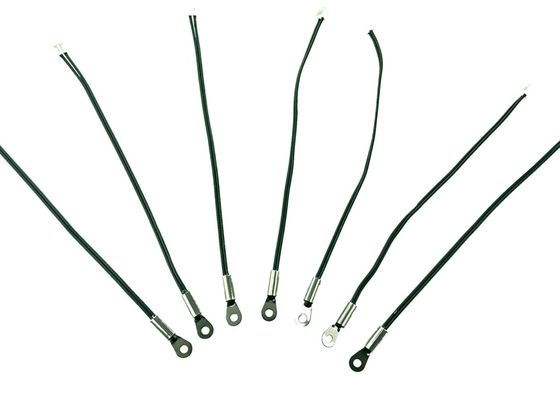

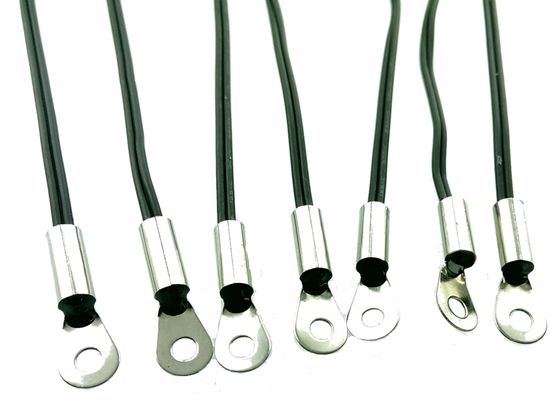

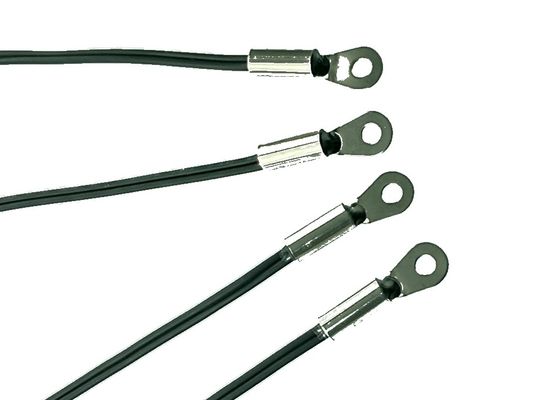

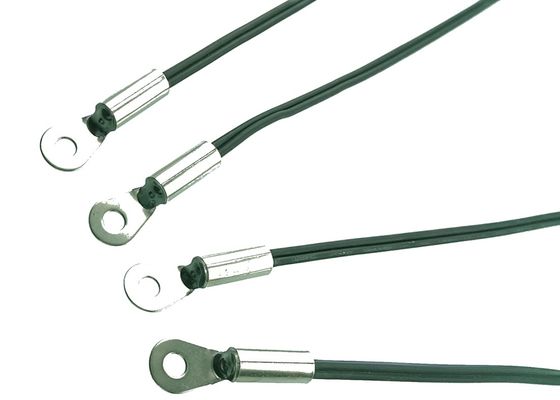

tatsächliche Produktfotos

Anwendungsbedarf

A. Größe gegenüber Leistung

- B. - Was ist das? Thermal inertia of the measurement object For accurate measurement it is necessary to ensure that the measurement object cannot experience a temperature change more quickly then the sensor can record it.

C. Optimale Positionierung Die Funktionskomponente des Ring-Terminalsensors ist der Thermistor, der im Inneren des Laufs positioniert ist.Das Laufwerk sollte thermischen Kontakt mit der Messfläche herstellen..

D. Allgemeine Anmerkung 1 Für Anwendungen, bei denen eine außergewöhnlich schnelle Reaktionsfähigkeit und Messgenauigkeit erforderlich sind, ist ein Ringterminalsensor nicht geeignet.für diese Fälle ist auf die Sensoren der Baureihe JC-F zu verweisen (Rohrklemmen)Bitte wenden Sie sich an Amphenol Advanced Sensors Engineering für weitere Informationen zu diesen Sensoren Typ JC.Allgemeine Anmerkung 2 Ring-Endsensoren sind nicht für den Einsatz in Flüssigkeit ausgelegt, entweder auf Wasser- oder Ölbasis.

Potenzielle Anwendungen

Anwendungen von Batteriepaketen für Elektrofahrzeuge und Hybrid-Elektrofahrzeuge für eine sichere und optimale Funktionalität

Allgemeine Anwendungen für Motorblock, Zylinderkopf usw.	Energieverwaltung: Transformatoren, Sicherungskisten, Wechselrichter, Schaltgeräte usw.
	Energieverwaltung: Transformatoren, Sicherungskisten, Wechselrichter, Schaltgeräte usw.
