TEMPERATURFÜHLER 10K des Wasser Temp-Maß-1/2“ NPT schirmte schraubenartiger Mikrodes faden-50mm mit 1m Kabel UL2464 22AWG ab
1000 Stück
MOQ
US Dollars 2.5 to 4 Per Pieces
Preis
Water Temp Measurement 1/2" NPT Thread 50mm Screw Type Micro Temperature Sensor 10K With 1m Shielded Cable UL2464 22AWG
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Markenname: Aolittel
Modellnummer: CWF103F3950FA1074AT
Markieren:

MikrochipTemperaturfühler

,

MikrostückchenTemperaturfühler

Zahlung und Versand AGB
Verpackung Informationen: Masse
Lieferzeit: 2-4 Wochen basiert auf Plan der tatsächlichen Produktion
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1.000.000 Stück pro Monat
Technische Daten
Name: Schraubenartiger Mikrotemperaturfühler 10K
Fühler: MF58 R25=10KΩ±1% B25/50=3950K±1%
Frühling: Φ6×55 Zugfeder 50±5
Kabel: Hüllenlinie 2464 (rot/Schwarzes) Od 22AWG*2C: 3,60 Schwarzes
Gehäuse: Y-104I Φ6.0X74+NPT12-14+XS22 sechseckige Sonde Edelstahls
Verkapselung: Epoxidharz
Reaktionszeit: sek 15
Betriebstemperatur: -10~+100C
Chip: NTC-Thermistor (FTE u. DS18B20 ist verfügbar)
Kundenspezifische: Verfügbar
Produkt-Beschreibung

TEMPERATURFÜHLER 10K des Wasser Temp-Maß-1/2“ NPT schirmte schraubenartiger Mikrodes faden-50mm mit 1m Kabel UL2464 22AWG ab

Kurze Erklärung

Digital-Solarwarmwasserbereiter-Rohr-Sensor
Modell: 10k, B=3950 mit 1/2“ NPT Thermowell
Art des Sensors: Thermoelement

Temperaturfühler bestätigt für die Abfragung von Temperatur des Heißwassers in einem Solarwarmwasserbereiterbehälter oder -rohr. Dieser Sensor wird normalerweise in den untereren oder oberen Hafen des Behälters eingefügt.

Nicht für Gebrauch bei der Temperaturabfragung des Sonnenkollektors. Draht kann bis zu 150 Metern verlängert werden.

________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmDownload______

Beschreibung

Diese sondenartigen Temperaturfühler der Immersion sind genaue und kosteneffektive beide in hohem Grade. Installation konnte nicht einfacher sein. Der Sensor wird in einer korrosionsbeständigen Edelstahlsonde für Haltbarkeit, mit einer Wahl des Service-Eintrittskörpers, des Innenanschlusskastens oder der verlegten Einschließungen eingehüllt. Eine Vielzahl von FTE- oder Thermistor-Sensor-Wahlen und von Sondenlängen ist für maximale Anwendungsvielseitigkeit verfügbar.

Maß (Millimeter)

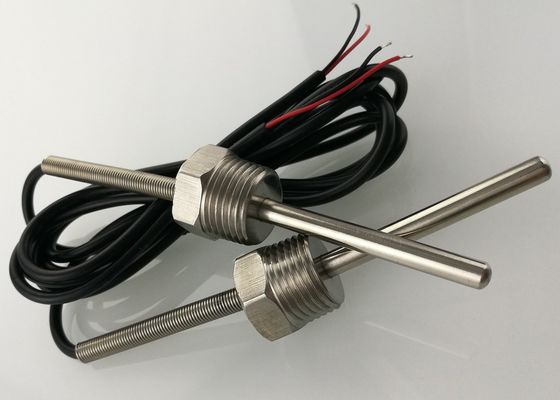

TEMPERATURFÜHLER 10K des Wasser Temp-Maß-1/2“ NPT schirmte schraubenartiger Mikrodes faden-50mm mit 1m Kabel UL2464 22AWG ab 1

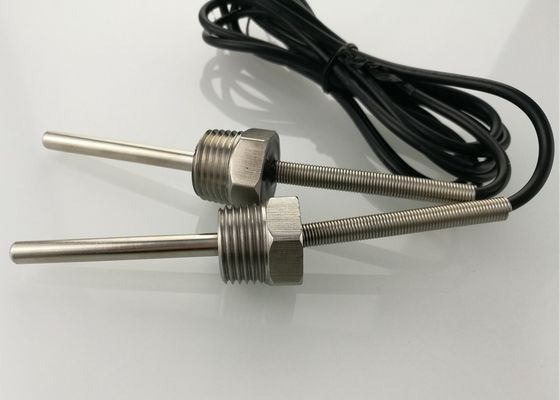

TEMPERATURFÜHLER 10K des Wasser Temp-Maß-1/2“ NPT schirmte schraubenartiger Mikrodes faden-50mm mit 1m Kabel UL2464 22AWG ab 2

Material

NEIN Materieller Name Item/PN
1. Anschlussleitung Hüllenlinie 2464 (rot/Schwarzes) Od 22AWG*2C: 3,60 Schwarzes
2. Element MF58 R25=10KΩ±1% B25/50=3950K±1%
3. Frühling Φ6×55 Zugfeder 50±5
4 Unterkunft Y-104I Φ6.0X74+NPT12-14+XS22 sechseckige Sonde Edelstahls
5 Beschichten Epoxidharz

Elektrische Leistungen

NEIN Einzelteil Zeichen Testbedingungen Min. Normaler Wert Maximum. Einheit
4-1. Widerstand an 25℃ R25

Ta=25±0.05℃

PT≦0.1mw

9,90 10 10,10
4-2. B-Wert B25/50 3910,5 3950 3989,5 k
4-3. Verlustfaktor σ Ta=25±0.5℃ 3,0 / mw/℃
4-4. Zeitkonstante τ Ta=25±0.5℃ / / 15 sek
4-5. Isolationswiderstand / 500VDC 100 / /
4-6 Hochspannungsisolierungs-Test / 1500VAC 3 Sek
4-7 Funktionierendes temp.range / / -10 / 100

ANWENDUNGEN

►Tanks

►Pipes

►Chillers

EIGENSCHAFTEN

* kosteneffektive Thermistoren der hohen Genauigkeit/RTDs

* korrosionsbeständiger Edelstahlsondenentwurf

* 1/2“ NPT verlegt Standard mit vorhandener Form

* Vielzahl von Einschließungen umfasst Rohrberg, den Service-Eintrittskörper, verlegt und Wasserbeständiges

* Thermowells verfügbar

Widerstand gegen Temperatur-Diagramm

FUNKTELEGRAFIE-UMWANDLUNGSTABELLE
R25=10KΩ±1% B25/50=3950K±1%
T/℃ Rcen T/℃ Rcen T/℃ Rcen T/℃ Rcen
-40 253,2 264,3 275,8 -2 34,68 35,48 36,29
-39 239,8 250,2 260,9 -1 33,01 33,75 34,51
-38 227,1 236,8 246,9 0 31,43 32,12 32,82
-37 215,1 224,2 233,6 1 29,93 30,57 31,22
-36 203,8 212,3 221,0 2 28,50 29,10 29,71
-35 193,1 201,0 209,2 3 27,15 27,71 28,27
-34 182,9 190,3 198,0 4 25,88 26,39 26,92
-33 173,4 180,2 187,4 5 24,66 25,14 25,63
-32 164,3 170,7 177,4 6 23,51 23,96 24,41
-31 155,7 161,7 167,9 7 22,42 22,84 23,26
-30 147,6 153,2 159,0 8 21,39 21,77 22,16
-29 139,9 145,1 150,6 9 20,40 20,76 21,12
-28 132,6 137,5 142,6 10 19,47 19,80 20,14
-27 125,8 130,3 135,1 11 18,58 18,89 19,20
-26 119,3 123,5 127,9 12 17,74 18,02 18,31
-25 113,1 117,1 121,2 13 16,94 17,20 17,47
-24 107,3 111,0 114,9 14 16,18 16,42 16,67
-23 101,8 105,3 108,8 15 15,46 15,68 15,91
-22 96,56 99,80 103,1 16 14,77 14,98 15,19
-21 91,62 94,65 97,77 17 14,11 14,31 14,50
-20 86,95 89,78 92,69 18 13,49 13,67 13,85
-19 82,49 85,13 87,84 19 12,90 13,07 13,23
-18 78,28 80,74 83,27 20 12,34 12,49 12,64
-17 74,30 76,59 78,95 21 11,80 11,94 12,08
-16 70,53 72,67 74,87 22 11,29 11,42 11,55
-15 66,96 68,96 71,01 23 10,80 10,92 11,04
-14 63,59 65,45 67,36 24 10,34 10,45 10,56
-13 60,40 62,13 63,91 25 9,900 10,00 10,10
-12 57,38 58,99 60,65 26 9,474 9,573 9,673
-11 54,51 56,02 57,57 27 9,068 9,167 9,267
-10 51,80 53,21 54,65 28 8,681 8,780 8,879
-9 49,24 50,55 51,89 29 8,313 8,411 8,510
-8 46,81 48,03 49,28 30 7,962 8,060 8,158
-7 44,51 45,64 46,80 31 7,628 7,725 7,822
-6 42,32 43,38 44,47 32 7,309 7,405 7,502
-5 40,26 41,24 42,25 33 7,005 7,100 7,196
-4 38,30 39,22 40,15 34 6,716 6,809 6,904
-3 36,44 37,30 38,17 35 6,439 6,532 6,626

http://www.fuse-resistor.com eric.lye@fuse-resistor.com

FUNKTELEGRAFIE-UMWANDLUNGSTABELLE
R25=10KΩ±1% B25/50=3950K±1%
T/℃ Rcen T/℃ Rcen T/℃ Rcen T/℃ Rcen
36 6,176 6,267 6,360 74 1,452 1,495 1,539
37 5,924 6,014 6,106 75 1,403 1,445 1,488
38 5,684 5,773 5,863 76 1,357 1,398 1,440
39 5,455 5,543 5,631 77 1,312 1,352 1,393
40 5,236 5,322 5,410 78 1,269 1,308 1,348
41 5,027 5,112 5,198 79 1,228 1,266 1,305
42 4,827 4,911 4,995 80 1,188 1,225 1,264
43 4,636 4,719 4,802 81 1,150 1,186 1,224
44 4,454 4,535 4,617 82 1,113 1,149 1,185
45 4,280 4,359 4,439 83 1,077 1,112 1,148
46 4,113 4,191 4,270 84 1,043 1,078 1,113
47 3,954 4,030 4,108 85 1,010 1,044 1,079
48 3,801 3,876 3,952 86 0,9805 1,013 1,047
49 3,655 3,729 3,804 87 0,9516 0,9838 1,017
50 3,516 3,588 3,661 88 0,9236 0,9551 0,9876
51 3,379 3,450 3,521 89 0,8965 0,9274 0,9592
52 3,248 3,318 3,388 90 0,8703 0,9005 0,9317
53 3,124 3,191 3,260 91 0,8450 0,8746 0,9051
54 3,004 3,071 3,138 92 0,8205 0,8494 0,8793
55 2,891 2,956 3,022 93 0,7967 0,8251 0,8544
56 2,782 2,845 2,910 94 0,7737 0,8015 0,8302
57 2,678 2,740 2,803 95 0,7515 0,7787 0,8068
58 2,578 2,639 2,701 96 0,7300 0,7566 0,7842
59 2,483 2,542 2,603 97 0,7091 0,7352 0,7622
60 2,392 2,450 2,510 98 0,6889 0,7145 0,7410
61 2,304 2,362 2,420 99 0,6694 0,6944 0,7203
62 2,221 2,277 2,334 100 0,6505 0,6750 0,7004
63 2,141 2,196 2,251 101 0,6316 0,6556 0,6804
64 2,064 2,118 2,172 102 0,6133 0,6367 0,6611
65 1,991 2,043 2,097 103 0,5954 0,6184 0,6422
66 1,921 1,972 2,024 104 0,5782 0,6006 0,6240
67 1,853 1,903 1,954 105 0,5614 0,5834 0,6062
68 1,788 1,837 1,888 106 0,5451 0,5666 0,5889
69 1,726 1,774 1,823 107 0,5292 0,5503 0,5722
70 1,667 1,714 1,762 108 0,5139 0,5345 0,5559
71 1,610 1,656 1,703 109 0,4989 0,5191 0,5401
72 1,555 1,600 1,646 110 0,4845 0,5042 0,5247
73 1,502 1,546 1,591
