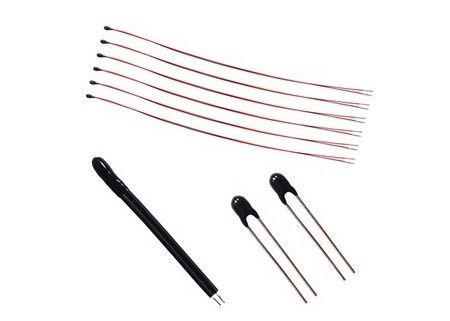

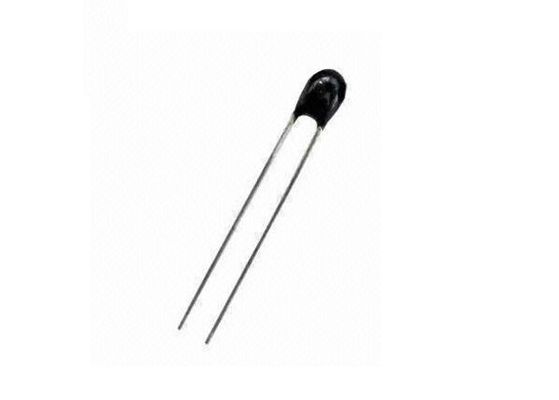

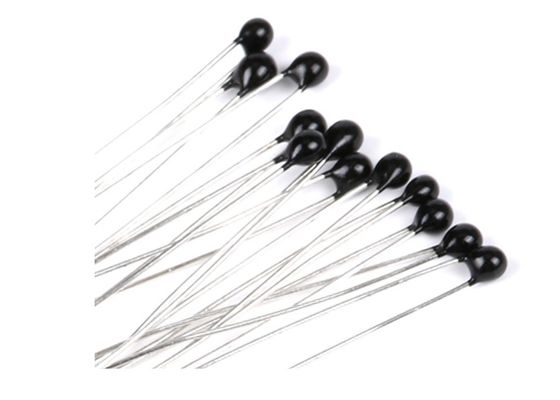

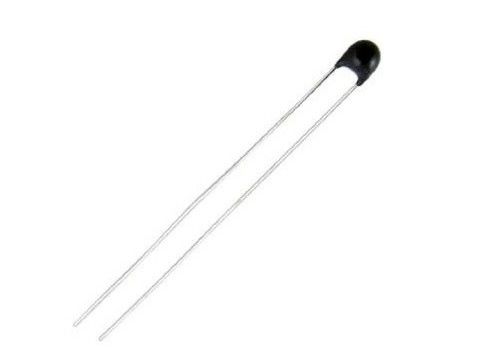

Auswechselbare Präzisionsradial-Epoxy-beschichtete Thermometrie NTC-Thermistor 2.7KOhm 3950 Für Automobil-Automotive-Elektronik
Kurze Beschreibung
Epoxyverkapselter präzisionswechselbarer NTC-Thermistor mit hochstabilem Keramiksensor für allgemeine Anwendungen.
Siehe auch:
Herunterladen- Was ist?
Eigenschaften
• Fortgeschrittene NTC-Technologie
• Temperaturbereich von -55 °C bis +125 °C
• hohe Wärmebeständigkeit
• Kleiner Körperdurchmesser von maximal 2,5 mm
• qualifiziert für die AEC-Q200
• Schnelle Reaktionszeit
• Hohe Empfindlichkeit
• Lieferung in großen Mengen oder mit extra langen Leitungen (für die automatische Montage)
• Wärmeleitfähige Epoxidbeschichtung für eine gute mechanische Festigkeit und Lösungsmittelbeständigkeit
• Nicht kondensierende Feuchtigkeitsumgebungen
• RoHS-Konformität
• 2.700 Ohm Widerstand bei 25°C
• Austauschbar bei ±0,2°C, 0°C bis 70°C
• Keramischer Sensor für Druckscheiben
Anwendung
Temperaturmessung, Steuerung und Kompensation.
Automobilanwendungen, Sensorelemente für industrielle und gewerbliche Anwendungen, Heizsysteme und industrielle Systeme.
Anwendungen bei hohen Temperaturen
Geräte mit geringer Toleranz
Allgemeine Anwendungen, für die Stabilität erforderlich ist
Anwendungen, bei denen kleine Temperaturänderungen erkannt werden müssen
Nicht kondensierende Feuchtigkeitsumgebungen
Ermöglicht weltweite Verwendung in Anwendungen
Automobilmotormanagement
Klimaanlage
Medizinische Behandlung
Klinische Thermometer
Blutuntersuchung
Abmessungen (mm)
|
Eine
|
B
|
C
|
D
|
L
|
|
Maximal zwei.5
|
Maximal vier.0
|
1.7 ±.5
|
0.3 ± 0.05
|
25 ± 1
|
|
Maximal 3
|
Maximal vier.5
|
2.2 ±.5
|
0.45 ± 0.05
|
25 ± 1
|
Materialien
|
Nein
|
Name des Materials
|
Artikel/PN
|
|
E. Ich weiß nicht.
|
Elemente
|
R25=2,7KΩ±1% B25/50=3950±1%
|
|
B
|
Beschichtung
|
Epoxidharz
|
|
D.
|
Bleitraht
|
CP-Draht
|
Auftritte
|
Nein
|
Artikel 1
|
Zeichen
|
Prüfbedingungen
|
- Ich weiß nicht.
|
Normalwert
|
Max, du bist ein guter Mann.
|
Einheit
|
|
1.
|
Widerstand bei 25°C
|
R25
|
Ta=25 ± 0,05°C
PT ¥0,1mw
|
2.673
|
2.7
|
2.727
|
kΩ
|
|
2.
|
B-Wert
|
B25/50
|
|
3910.5
|
3950
|
3989.5
|
k
|
|
3.
|
Dissipationsfaktor
|
σ
|
In ruhiger Luft
|
≥ 2
|
Mw/°C
|
|
4.
|
Zeitkonstante
|
τ
|
In ruhiger Luft
|
≤ 7
|
Sekunde
|
|
5.
|
Betriebstemperaturbereich
|
/
|
/
|
- 55
|
/
|
+125
|
°C
|
|
6
|
Isolierwiderstand
|
/
|
100 V Gleichspannung 1 Minute
|
≥ 100
|
MΩ
|
|
7.
|
Nennleistung
|
Pmax
|
/
|
≤ 50
|
mW
|
Anbau
Die Thermistoren eignen sich für alle standardmäßigen Montageprozesse wie Krimp, Löt und Schweißen.Die Parameter des Montageprozesses sollten entsprechend dem Bleitrahmaterial (gezerrtes Nickel) ausgewählt und bei der Anwendung validiert werden.Der Montageprozess sollte den folgenden Richtlinien und Empfehlungen entsprechen:
• Die Schälkräfte an den Leitungen sollten auf ein Minimum reduziert und niemals 3 N übersteigen.
• Vermeiden Sie große Temperaturgradienten zwischen dem Schweißbereich und dem Sensor
Verpackung
• Massenbauteile werden in 500-Teilen-Boxen geliefert
Widerstand gegen Temperaturdiagramm
|
R-T Umrechnungstabelle
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
- 55
|
211.966
|
223.777
|
236.223
|
- 18 Jahre.
|
21.618
|
22.303
|
23.006
|
|
- 54
|
197.640
|
208.505
|
219.946
|
- 17 Jahre.
|
20.470
|
21.106
|
21.760
|
|
- 53 Jahre
|
184.388
|
194.389
|
204.911
|
- 16 Jahre.
|
19.389
|
19.981
|
20.588
|
|
- 52 Jahre
|
172.123
|
181.332
|
191.014
|
- 15 Jahre.
|
18.371
|
18.921
|
19.486
|
|
- 51
|
160.761
|
169.246
|
178.160
|
- 14 Jahre
|
17.411
|
17.923
|
18.448
|
|
- 50
|
150.230
|
158.051
|
166.262
|
- 13 Jahre.
|
16.507
|
16.983
|
17.471
|
|
- 49
|
140.463
|
147.675
|
155.242
|
- 12
|
15.654
|
16.097
|
16.551
|
|
- 48
|
131.398
|
138.052
|
145.027
|
- 11
|
14.850
|
15.262
|
15.684
|
|
-47
|
122.980
|
129.121
|
135.555
|
- 10
|
14.092
|
14.475
|
14.867
|
|
-46 Jahre
|
115.158
|
120.828
|
126.764
|
- 9
|
13.376
|
13.732
|
14.097
|
|
-45 Jahre.
|
107.885
|
113.122
|
118.602
|
-8
|
12.700
|
13.032
|
13.371
|
|
-44 Jahre.
|
101.119
|
105.958
|
111.018
|
- Sieben
|
12.062
|
12.371
|
12.686
|
|
- 43 Jahre.
|
94.821
|
99.294
|
103.968
|
-6
|
11.459
|
11.746
|
12.040
|
|
- 42 Jahre
|
88.955
|
93.092
|
97.411
|
- 5
|
10.890
|
11.157
|
11.429
|
|
-41
|
83.489
|
87.316
|
91.309
|
- 4
|
10.351
|
10.600
|
10.853
|
|
- 40
|
78.393
|
81.934
|
85.626
|
-3
|
9.843
|
10.074
|
10.309
|
|
- 39
|
73.640
|
76.918
|
80.333
|
-2
|
9.361
|
9.576
|
9.795
|
|
- 38 Jahre.
|
69.204
|
72.239
|
75.399
|
- Nein.
|
8.906
|
9.106
|
9.310
|
|
- 37 Jahre.
|
65.062
|
67.873
|
70.798
|
0
|
8.475
|
8.662
|
8.851
|
|
- 36 Jahre.
|
61.193
|
63.797
|
66.505
|
1
|
8.068
|
8.241
|
8.417
|
|
- 35 Jahre.
|
57.577
|
59.990
|
62.498
|
2
|
7.682
|
7.843
|
8.006
|
|
- 34 Jahre.
|
54.195
|
56.433
|
58.756
|
3
|
7.316
|
7.466
|
7.618
|
|
- 33
|
51.033
|
53.107
|
55.260
|
4
|
6.970
|
7.109
|
7.250
|
|
- 32 Jahre.
|
48.073
|
49.996
|
51.992
|
5
|
6.642
|
6.771
|
6.902
|
|
-31 Jahre.
|
45.301
|
47.086
|
48.936
|
6
|
6.331
|
6.451
|
6.573
|
|
- 30
|
42.706
|
44.362
|
46.077
|
7
|
6.036
|
6.148
|
6.261
|
|
- 29
|
40.274
|
41.810
|
43.402
|
8
|
5.757
|
5.860
|
5.965
|
|
- 28 Jahre.
|
37.994
|
39.420
|
40.896
|
9
|
5.492
|
5.588
|
5.685
|
|
- 27 Jahre.
|
35.855
|
37.180
|
38.550
|
10
|
5.243
|
5.333
|
5.423
|
|
- 26 Jahre.
|
33.850
|
35.080
|
36.351
|
11
|
5.001
|
5.084
|
5.167
|
|
- 25 Jahre.
|
31.967
|
33.110
|
34.289
|
12
|
4.775
|
4.851
|
4.928
|
|
- 24 Jahre.
|
30.199
|
31.261
|
32.356
|
13
|
4.559
|
4.630
|
4.702
|
|
- 23 Jahre.
|
28.539
|
29.526
|
30.543
|
14
|
4.355
|
4.421
|
4.487
|
|
- 22 Jahre.
|
26.980
|
27.896
|
28.841
|
15
|
4.161
|
4.222
|
4.283
|
|
- 21 Jahre.
|
25.513
|
26.365
|
27.243
|
16
|
3.976
|
4.032
|
4.089
|
|
- 20
|
24.135
|
24.927
|
25.742
|
17
|
3.801
|
3.853
|
3.905
|
|
- 19
|
22.838
|
23.574
|
24.332
|
18
|
3.634
|
3.682
|
3.730
|
|
R-T Umrechnungstabelle
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
19
|
3.475
|
3.520
|
3.564
|
56
|
0.764
|
0.782
|
0.799
|
|
20
|
3.324
|
3.365
|
3.407
|
57
|
0.736
|
0.753
|
0.771
|
|
21
|
3.181
|
3.219
|
3.257
|
58
|
0.710
|
0.727
|
0.744
|
|
22
|
3.044
|
3.079
|
3.114
|
59
|
0.684
|
0.701
|
0.717
|
|
23
|
2.914
|
2.946
|
2.978
|
60
|
0.660
|
0.676
|
0.692
|
|
24
|
2.790
|
2.820
|
2.849
|
61
|
0.637
|
0.652
|
0.668
|
|
25
|
2.673
|
2.700
|
2.727
|
62
|
0.614
|
0.629
|
0.645
|
|
26
|
2.558
|
2.585
|
2.612
|
63
|
0.593
|
0.608
|
0.623
|
|
27
|
2.449
|
2.476
|
2.503
|
64
|
0.572
|
0.587
|
0.602
|
|
28
|
2.345
|
2.372
|
2.399
|
65
|
0.552
|
0.566
|
0.581
|
|
29
|
2.246
|
2.273
|
2.299
|
66
|
0.533
|
0.547
|
0.561
|
|
30
|
2.152
|
2.178
|
2.205
|
67
|
0.515
|
0.528
|
0.542
|
|
31
|
2.062
|
2.088
|
2.115
|
68
|
0.497
|
0.511
|
0.524
|
|
32
|
1.977
|
2.002
|
2.029
|
69
|
0.480
|
0.493
|
0.507
|
|
33
|
1.895
|
1.921
|
1.946
|
70
|
0.464
|
0.477
|
0.490
|
|
34
|
1.817
|
1.843
|
1.868
|
71
|
0.448
|
0.461
|
0.474
|
|
35
|
1.743
|
1.768
|
1.793
|
72
|
0.433
|
0.446
|
0.458
|
|
36
|
1.672
|
1.697
|
1.722
|
73
|
0.419
|
0.431
|
0.443
|
|
37
|
1.605
|
1.629
|
1.654
|
74
|
0.405
|
0.417
|
0.429
|
|
38
|
1.540
|
1.564
|
1.588
|
75
|
0.392
|
0.403
|
0.415
|
|
39
|
1.479
|
1.502
|
1.526
|
76
|
0.379
|
0.390
|
0.402
|
|
40
|
1.420
|
1.443
|
1.467
|
77
|
0.367
|
0.378
|
0.389
|
|
41
|
1.364
|
1.387
|
1.410
|
78
|
0.355
|
0.366
|
0.377
|
|
42
|
1.310
|
1.333
|
1.356
|
79
|
0.343
|
0.354
|
0.365
|
|
43
|
1.259
|
1.281
|
1.304
|
80
|
0.332
|
0.343
|
0.353
|
|
44
|
1.210
|
1.232
|
1.254
|
81
|
0.322
|
0.332
|
0.342
|
|
45
|
1.163
|
1.184
|
1.206
|
82
|
0.312
|
0.322
|
0.332
|
|
46
|
1.118
|
1.139
|
1.161
|
83
|
0.302
|
0.311
|
0.321
|
|
47
|
1.075
|
1.096
|
1.117
|
84
|
0.292
|
0.302
|
0.312
|
|
48
|
1.035
|
1.055
|
1.075
|
85
|
0.283
|
0.293
|
0.302
|
|
49
|
0.995
|
1.015
|
1.036
|
86
|
0.274
|
0.284
|
0.293
|
|
50
|
0.956
|
0.976
|
0.995
|
87
|
0.266
|
0.275
|
0.284
|
|
51
|
0.922
|
0.941
|
0.961
|
88
|
0.258
|
0.267
|
0.276
|
|
52
|
0.888
|
0.906
|
0.926
|
89
|
0.250
|
0.258
|
0.267
|
|
53
|
0.855
|
0.873
|
0.892
|
90
|
0.242
|
0.251
|
0.259
|
|
54
|
0.823
|
0.841
|
0.860
|
91
|
0.235
|
0.243
|
0.252
|
|
55
|
0.793
|
0.811
|
0.829
|
92
|
0.228
|
0.236
|
0.244
|
|
R-T Umrechnungstabelle
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
93
|
0.221
|
0.229
|
0.237
|
|
|
|
|
|
94
|
0.215
|
0.222
|
0.230
|
|
|
|
|
|
95
|
0.208
|
0.216
|
0.224
|
|
|
|
|
|
96
|
0.202
|
0.210
|
0.217
|
|
|
|
|
|
97
|
0.196
|
0.203
|
0.211
|
|
|
|
|
|
98
|
0.191
|
0.198
|
0.205
|
|
|
|
|
|
99
|
0.185
|
0.192
|
0.199
|
|
|
|
|
|
100
|
0.180
|
0.187
|
0.193
|
|
|
|
|
|
101
|
0.175
|
0.181
|
0.188
|
|
|
|
|
|
102
|
0.170
|
0.176
|
0.183
|
|
|
|
|
|
103
|
0.165
|
0.171
|
0.178
|
|
|
|
|
|
104
|
0.160
|
0.166
|
0.173
|
|
|
|
|
|
105
|
0.156
|
0.162
|
0.168
|
|
|
|
|
|
106
|
0.151
|
0.157
|
0.164
|
|
|
|
|
|
107
|
0.147
|
0.153
|
0.159
|
|
|
|
|
|
108
|
0.143
|
0.149
|
0.155
|
|
|
|
|
|
109
|
0.139
|
0.145
|
0.151
|
|
|
|
|
|
110
|
0.135
|
0.141
|
0.147
|
|
|
|
|
|
111
|
0.132
|
0.137
|
0.143
|
|
|
|
|
|
112
|
0.128
|
0.133
|
0.139
|
|
|
|
|
|
113
|
0.125
|
0.130
|
0.135
|
|
|
|
|
|
114
|
0.121
|
0.127
|
0.132
|
|
|
|
|
|
115
|
0.118
|
0.123
|
0.128
|
|
|
|
|
|
116
|
0.115
|
0.120
|
0.125
|
|
|
|
|
|
117
|
0.112
|
0.117
|
0.122
|
|
|
|
|
|
118
|
0.109
|
0.114
|
0.119
|
|
|
|
|
|
119
|
0.106
|
0.111
|
0.116
|
|
|
|
|
|
120
|
0.104
|
0.108
|
0.113
|
|
|
|
|
|
121
|
0.101
|
0.105
|
0.110
|
|
|
|
|
|
122
|
0.098
|
0.103
|
0.107
|
|
|
|
|
|
123
|
0.096
|
0.100
|
0.104
|
|
|
|
|
|
124
|
0.093
|
0.098
|
0.102
|
|
|
|
|
|
125
|
0.091
|
0.095
|
0.099
|
|
|
|
|
