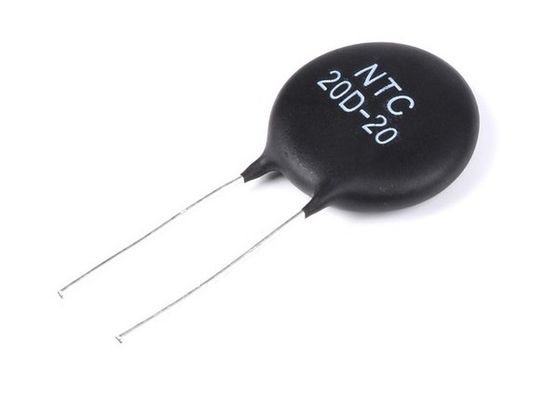

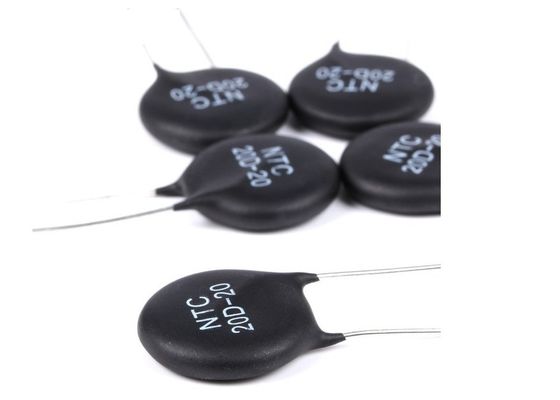

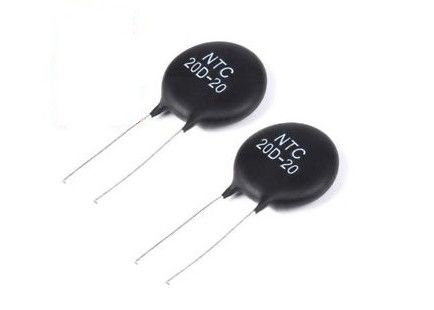

Strom, der Chip-Disketten-Einschaltstrom-Begrenzer ICL 20D-20 20mm des Thermistor-NTC 5 Ampere 20R für Stromversorgungs-Ballast 552 begrenzt
Kurze Einleitung
MF72 Thermistorgeräte der Reihe NTC für die Begrenzung der Überspannung werden von einem besonders formulierten keramischen Material des Metalloxids und in Form von dem Radialharz hergestellt, das beschichtet wird, das zur Begrenzung der hohen Überspannung fähig ist. Thermistor der Macht NTC in der Stromversorgungsschleife anzuwenden ist die einfachste, bequemste und effektive Maßnahme, Schalter-auf Überspannung zurückzuhalten und elektronische Ausrüstung zu schützen.
Hauptparameter und Maß
Art |
Bewertet Widerstand |
(a) | D | L | F |
Maße (Einheit: Millimeter) |
|
Max. Steady Zustands-Strom |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
3D-9 | 3 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
60D-9 | 60 | 0,8 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
2.5D-11 | 2,5 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
3D-11 | 3 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
4D-11 | 4 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
5D-11 | 5 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
6D-11 | 6 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
8D-11 | 8 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
10D-11 | 10 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
12D-11 | 12 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
16D-11 | 16 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
20D-11 | 20 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
22D-11 | 22 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
30D-11 | 30 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
33D-11 | 33 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
1.3D-13 | 1,3 | 7 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-13 | 1,5 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
3D-13 | 3 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
4D-13 | 4 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
5D-13 | 5 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
6D-13 | 6 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
7D-13 | 7 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
8D-13 | 8 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
10D-13 | 10 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
12D-13 | 12 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
15D-13 | 15 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
16D-13 | 16 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
20D-13 | 20 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
30D-13 | 30 | 2,5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
47D-13 | 47 | 2 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.3D-15 | 1,3 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
1.5D-15 | 1,8 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
3D-15 | 3 | 7 | 16,5 | 25 | 7,5 | 6 | 0,78 |
5D-15 | 5 | 6 | 16,5 | 25 | 7,5 | 6 | 0,78 |
6D-15 | 6 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
7D-15 | 7 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
8D-15 | 8 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
10D-15 | 10 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
12D-15 | 12 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
15D-15 | 15 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
16D-15 | 16 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
20D-15 | 20 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
30D-15 | 30 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
33D-15 | 33 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
47D-15 | 47 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
50D-15 | 50 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
0.7D-20 | 0,7 | 12 | 21,5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1,3 | 9 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2,2 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2,5 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21,5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
NTC-Thermistor-Anwendung
1. Umwandlungsstromversorgung, Schalterstromversorgung, UPS-Energie
2. Stromversorgungsstromkreis, elektronische Schaltung von Ausrüstungen
3. Elektrische Heizung
4. Elektronischer Ballast
5. Oscillight, Anzeige
6. Fadenschutz der Birne, der elektronischen energiesparenden Lampen und anderer Beleuchtungslampen
Funktionsprinzip
Wenn Elektrogeräte einschalten Sie, entsteht eine außerordentliche Überspannung im Moment kann durch einen Thermistor der Energie NTC effektiv zurückgehalten werden, der in der Reihe mit den Energiestromkreisen geschaltet wird, die einschließlich eine Kapazität, Heizung, Motor. Dieser Einschaltstrom dauert kurz, aber sein Spitzenstrom ist außerordentlich. Er kann 100mal des Betriebsstroms in der Umwandlungsenergie, in der Schalterenergie und IN UPS-Energie sogar übersteigen. Die Anstieg currentmeasures so zu begrenzen muss sein nahm effektiv. Wenn Strom auf NTC-Thermistor direkt angewandt ist, verringert möglicherweise NTC-Widerstand sich mit der Heizung von NTC-Thermistor schnell. Energieart NTC-Thermistor hat ein spezifiziertes nullpowerresistance, wenn sie in der Reihe im Stromkreis ist, es kann Schalter-auf Überspannung effektiv zurückhalten. Nachdem sie die Überspannungsbegrenzungsfunktion abschließt, wegen der gegenwärtigen Operation ununterbrochen, kann das Widerstand candecrease zum sehr kleinen Wert, seine Leistungsaufnahme vernachlässigt werden, beeinflußt nicht den Normalbetriebstrom. Deshalb Thermistor der Macht NTC in der Stromversorgungsschleife ist anzuwenden effektiv und mostbrief Maßnahme, die Überspannung zurückzuhalten und schützt Elektrogeräte vor Zerstörung.
Seien, der NTC-Thermistor kann nicht im Stromkreis parallel verwendet werden bemerkt Sie, da eine Einheit neigt, das ganzes gegenwärtige verfügbare fast zu leiten.
Hauptparameter:
Nullenergie-Widerstandswert R25 (Ω)
Maximaler stabiler Strom I (A)
Ungefährer Widerstand im maximalen Strom (Ω)
Thermische Zeitkonstanten
Verlustfaktor (mW-/℃)
Betriebstemperaturbereich -55~+200 ℃
Vorteile
Thermistoren der Reihe MF72 werden für die Begrenzung des Einschaltstroms in der Stromversorgungsschleife von jedem Arten der Stromversorgung, des Ballastes/CFL etc. und der Heizungsschleife von CRT von Farbe-Fernsehen/von Monitor, der Heizung, des Fadens etc. benutzt.
Die Thermistoren der Reihe MF72 ist die Radialführungsharz-Beschichtungsart Produkte, es hat die Eigenschaft der kleinen Masse, der hohen Leistung, der starken Begrenzung des Einschaltstroms, der schnellen Antwort, des langen Lebens, der hohen Zuverlässigkeit, des etc.
Die Temperatur wird während das materielle konsequente verringert (B) von Thermistoren erhöht sich und der Bleibungs-Widerstand ist abnehmend. _je hoch sein die d thermal Wärmekapazität, desto stark sein die d Fähigkeit von der begrenzen des d Einschaltstrom. Es ist direkter Anteil zum Produkt der thermischen Zeit-Konstante (T) und der thermischen Ableitungs-Konstante (d).
Die Thermistoren der Reihe MF72 hat so breites Verwendungsgebiet, das hauptsächlich im Schaltnetzteil, IN UPS-Stromversorgung, in CFL, im Ballast, im Schaltkreis der Stromversorgung, in etc. verwendet wird.
