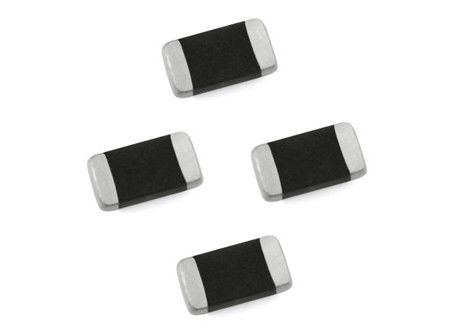

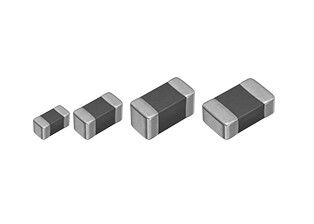

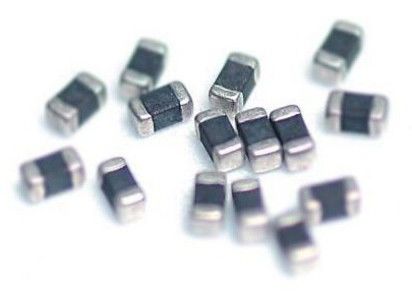

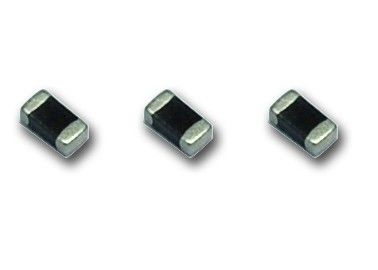

Oberflächenmontage-Paket-Chip-NTC-Thermistor 0402 0603 0805 SMD für Smartphone Tablet Automotive xEV Wearables Medical
Beschreibung
Chip-NTC-Thermistoren sind wärmeempfindliche Halbleiterwiderstände, die für die Temperaturmessung und -kompensation ausgelegt sind. Das Portfolio umfasst NTC-Thermistoren mit ausgezeichneter Langzeitstabilität in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit, z. B. für Smartphones, Tablets mit kleinen Gehäusegrößen, Automobilanwendungen, LED-Module und Industrieanwendungen. Enge Toleranzen von Widerstand und B-Wert ermöglichen hochpräzise Temperaturerfassungsfunktionen.
____________________________________________________________________________
Herunterladen_______
Aussehen
Konstruktion
Hauptmerkmale
Anschlusselektroden mit Ag-Ni-Sn-Dreischichtstruktur mit ausgezeichneter Schweißbarkeit und Lötbeständigkeit;
Monoschichtstrukturtechnologie, Verteilungskapazität ist gering (weniger als 3PF), kann in Hochfrequenzfeldern verwendet werden; Glasoberfläche mit Verkapselungstechnologie (10 μm) mit guter mechanischer Festigkeit und Feuchtigkeitsbeständigkeit sowie Korrosionsbeständigkeit. Der Betriebstemperaturbereich beträgt - 40~+125℃.
Abmessung: mm (Zoll)
| 0402(1005) |
|
| 0603(1608) |
|
| 0805(2012) |
|
Spezifikation
| Spezifikation der Serie 0402 |
| Produktmodell |
25°C Widerstandswert (KΩ) |
B-Wert °C 25/50(K) |
| SNC101B12700□0402E |
0,1 |
2700 |
| SNC221B12750□0402E |
0,22 |
2750 |
| SNC331B12800□0402E |
0,33 |
2800 |
| SNC471B13850□0402E |
0,47 |
2850 |
| SNC681B12900□0402E |
0,68 |
2900 |
| SNC102B13000□0402E |
1 |
3000 |
| SNC202B13000□0402E |
2.2 |
3000 |
| SNC222B13000□0402E |
2.2 |
3000 |
| SNC222B13850□0402E |
2.2 |
3850 |
| SNC332B13200□0402E |
3.3 |
3200 |
| SNC472B13200□0402E |
4.7 |
3250 |
| SNC682B13200□0402E |
6.8 |
3350 |
| SNC103B13370□0402E |
10 |
3370 |
| SNC103B13434□0402E |
10 |
3435 |
| SNC103B13900□0402E |
10 |
3900 |
| SNC153B13500□0402E |
15 |
3500 |
| SNC153B13900□0402E |
15 |
3900 |
| SNC223B13600□0402E |
22 |
3600 |
| SNC223B13900□0402E |
22 |
3900 |
| SNC333B13950□0402E |
33 |
3950 |
| SNC473B13900□0402E |
47 |
3900 |
| SNC473B13900□0402E |
47 |
4050 |
| SNC503B14050□0402E |
50 |
4050 |
| SNC683B13950□0402E |
68 |
3950 |
| SNC104B14100□0402E |
100 |
4100 |
| SNC104B14360□0402E |
100 |
4360 |
| SNC224B14200□0402E |
220 |
4200 |
| SNC334B14300□0402E |
330 |
4300 |
| SNC474B14500□0402E |
470 |
4500 |
| SNC564B14500□0402E |
560 |
4500 |
| Spezifikation der Serie 0603 |
| Produktmodell |
25°C Widerstandswert (KΩ) |
B-Wert °C 25/50(K) |
| SNC101B12700□0603E |
0,1 |
2700 |
| SNC221B12750□0603E |
0,22 |
2750 |
| SNC331B12800□0603E |
0,33 |
2800 |
| SNC471B12850□0603E |
0,47 |
2850 |
| SNC681B12900□0603E |
0,68 |
2900 |
| SNC102B13000□0603E |
1 |
3000 |
| SNC202B13000□0603E |
2.2 |
3000 |
| SNC222B13000□0603E |
2.2 |
3000 |
| SNC222B13850□0603E |
2.2 |
3850 |
| SNC332B13200□0603E |
3.3 |
3200 |
| SNC472B13200□0603E |
4.7 |
3200 |
| SNC502B13400□0603E |
5 |
3400 |
| SNC682B13400□0603E |
6.8 |
3400 |
| SNC103B13370□0603E |
10 |
3370 |
| SNC103B13435□0603E |
10 |
3435 |
| SNC103B13900□0603E |
10 |
3900 |
| SNC153B13500□0603E |
15 |
3500 |
| SNC153B13900□0603E |
15 |
3900 |
| SNC223B13600□0603E |
22 |
3600 |
| SNC223B13900□0603E |
22 |
3900 |
| SNC333B13950□0603E |
33 |
3950 |
| SNC473B13900□0603E |
47 |
3900 |
| SNC473B14050□0603E |
47 |
4050 |
| SNC503B14050□0603E |
50 |
4050 |
| SNC683B13950□0603E |
68 |
3950 |
| SNC104B14100□0603E |
100 |
4100 |
| SNC104B14350□0603E |
100 |
4350 |
| SNC224B14200□0603E |
220 |
4200 |
| SNC334B14300□0603E |
330 |
4300 |
| SNC474B14500□0603E |
470 |
4500 |
| SNC564B14500□0603E |
560 |
4500 |
| Spezifikation der Serie 0805 |
| Produktmodell |
25°C Widerstandswert (KΩ) |
B-Wert °C 25/50(K) |
| SNC101B12700□0805E |
0,1 |
2700 |
| SNC221B12750□0805E |
0,22 |
2750 |
| SNC331B12800□0805E |
0,33 |
2800 |
| SNC471B12850□0805E |
0,47 |
2850 |
| SNC681B12900□0805E |
0,68 |
2900 |
| SNC102B13000□0805E |
1 |
3000 |
| SNC202B13000□0805E |
2.2 |
3000 |
| SNC222B13000□0805E |
2.2 |
3000 |
| SNC332B13200□0805E |
3.3 |
3200 |
| SNC472B13400□0805E |
4.7 |
3400 |
| SNC682B13400□0805E |
6.8 |
3400 |
| SNC103B13434□0805E |
10 |
3435 |
| SNC103B13900□0805E |
10 |
3900 |
| SNC153B13500□0805E |
15 |
3500 |
| SNC153B13900□0805E |
15 |
3900 |
| SNC203B13900□0805E |
20 |
3900 |
| SNC223B13600□0805E |
22 |
3600 |
| SNC223B13900□0805E |
22 |
3900 |
| SNC333B13950□0805E |
33 |
3950 |
| SNC473B13900□0805E |
47 |
3900 |
| SNC473B14050□0805E |
47 |
4050 |
| SNC503B14050□0805E |
50 |
4050 |
| SNC683B13950□0805E |
68 |
3950 |
| SNC104B14100□0805E |
100 |
4100 |
| SNC104B14360□0805E |
100 |
4360 |
| SNC224B14200□0805E |
220 |
4200 |
| SNC334B14300□0805E |
330 |
4300 |
| SNC474B14500□0805E |
470 |
4500 |
| SNC564B14500□0805E |
560 |
4500 |
Anwendung
| Smartphone/Tablet |
|
| Automobil (xEV) |
|
| Auto-Infotainment |
|
| Wearables |
|
| Medizinische Geräte |
|
Prozessablauf in der Produktion
| Vorbereitung der Gülle |
|
| Mischen und Mahlen |
| Bandguss |
| Stapeln und Drucken |
| Pressen/Schneiden |
| Entbindern/Sintern |
| Glasbeschichtungsverfahren |
|
| Einbrennen der Glasbeschichtung |
| Ag-Metallisierung |
| Einbrennen der Kündigung |
| Galvanisieren von Ni/Sn |
| Messen und Aufkleben |
Zuverlässigkeitstest
| Testgegenstand |
Prüfnormen |
Testmethoden |
Testobjekt |
Leistungsanforderungen |
| Die Stärke der Spitze |
IEC68-2-21 |
F:0402≥3N,0603≥8N,0805≥10N |
SNC |
Kein sichtbarer Schaden |
| Biegefestigkeit |
IEC68-2-21 |
h: 1 ± 0,1 mm |
SNC |
Kein sichtbarer Schaden
∣△R25/ R25∣≤3% |
| Bleibiegung |
IEC68-2-21 |
F:0,07<s≤0,2mm2 td=""> |
SNE/SNG |
Kein sichtbarer Schaden |
| Führt Rallye an |
IEC68-2-21 |
F:0,3<d≤0,5mm 0,8mm="" 10n="" td=""><s≤0,2mm2 td=""> |
SNE/SNG
|
Kein sichtbarer Schaden |
| Fallen |
IEC68-2-32 |
Fallhöhe: 1 ± 0,1 m
Herbstzeiten:1
Tropfenoberfläche: Zement |
SNC/SNE/
SNS |
Kein sichtbarer Schaden
∣△R25/ R25∣≤1%
∣△B/ B∣≤2% |
| Schweißbarkeit |
IEC68-2-20 |
Löttemperatur: 260 ± 5 ℃
Eintauchzeit: 3 ± 1 s
|
SNC/SNE/
SNG/SNS/PN |
Der Zinnbereich ≥ 95 % |
| Beständigkeit gegen Löthitze |
IEC68-2-20 |
Löttemperatur: 280 ± 10 ℃
Eintauchzeit: 10 ± 1 s
|
SNC/SNE/
SNG/SNS |
Kein sichtbarer Schaden
︱△R25/ R25∣≤3% |
| PN |
Kein sichtbarer Schaden
∣△R25/ R25∣≤10 % |
| Feuchte Wärmebelastung |
IEC68-2-2/ IEC68-2-3/ CNS5550 |
Temperatur: 40 ± 2 ℃
Luftfeuchtigkeit: 90–95 % relative Luftfeuchtigkeit
Zeit: 500 ± 12 Stunden
Betriebsstrom |
SNC/SNE/
SNG/SNS |
Kein sichtbarer Schaden
∣△R25/ R25∣≤5 %
∣△B/ B∣≤2% |
| Thermoschock |
IEC68-2-14 |
Temperatur: -40℃, +125℃
Zyklus: 100,30 Min./Zyklus
|
SNC/SNE/
SNG/SNS |
Kein sichtbarer Schaden
∣△R25/ R25∣≤5 %
∣△B/ B∣≤2% |
| PN |
Kein sichtbarer Schaden
∣△R25/ R25∣≤20 % |
| Hochtemperaturbelastung |
IEC68-2-2/
CNS5550
|
Temperatur: 125 ± 2 ℃
Zeit: 1000 ± 24 Stunden
Betriebsstrom |
SNC/SNE |
Kein sichtbarer Schaden
∣△R25/ R25∣≤5 %
∣△B/ B∣≤2% |
Temperatur: 165 ± 2 ℃
Zeit: 1000 ± 24 Stunden
Betriebsstrom |
SNG |
Kein sichtbarer Schaden
∣△R25/ R25∣≤5 %
∣△B/ B∣≤2% |
Temperatur: 85 ± 2 ℃/105 ± 2 ℃
Zeit: 1000 ± 24 Stunden
Betriebsstrom |
SNS |
Kein sichtbarer Schaden
∣△R25/ R25∣≤5 %
∣△B/ B∣≤2% |
Temperatur: 125 ± 2 ℃
Zeit: 1000 ± 24 Stunden
Betriebsstrom |
PN |
Kein sichtbarer Schaden
∣△R25/ R25∣≤20 % |
| Lagerung bei niedrigen Temperaturen |
IEC68-2-1 |
Temperatur: -40 ± 2 ℃
Zeit: 1000 ± 24 Stunden
|
SNC/SNE/
SNG/SNS |
Kein sichtbarer Schaden
∣△R25/ R25∣≤2%
∣△B/ B∣≤2% |
| PN |
Kein sichtbarer Schaden
∣△R25/ R25∣≤20 % |
| Isolationswiderstand |
MIL-STD-202F – Methode 302 |
Isolationsspannung: 1000 VDC
Zeit: 1 Min
|
SNC/SNE/
SNG/SNS/PN |
Kein sichtbarer Schaden
Isolationswiderstand: ≥500 MΩ |
| Haltbarkeit |
UL1434 |
Umgebungstemperatur: 25 ± 2 ℃
Betriebsstrom
Zyklus: 6000 |
SNC/SNE/
SNG/SNS |
Kein sichtbarer Schaden
∣△R25/ R25∣≤5 %
∣△B/ B∣≤2% |
Umgebungstemperatur: 25 ± 2 ℃
Nennspannung, Nennstrom
Nennkapazität: 240VAC Kondensatorwert
Zyklus: 6000 |
PN |
Kein sichtbarer Schaden
∣△R25/ R25∣≤20 % |
Temperatureigenschaften
Beispiele
An Kunden, die NTC-Thermistoren zum ersten Mal verwenden
SCHRITT 1: Bitte geben Sie die erforderlichen Bedingungen an.
①Ein grundlegender Aufbau der Schaltung
②Referenzspannung
③Ein Bereich der Temperaturregelung und ein Bereich einer Ausgangsspannung
④Eine Zieltemperatur und eine Zielausgangsspannung
SCHRITT 2: Wir erstellen eine Tabelle und Diagramme des Hauptmerkmalswerts
①Eine Ausgangsspannung (obere und untere Grenze)
②Empfindlichkeit (mV/℃)
③Genauigkeit der Temperatur
④Stromkreis
SCHRITT 3: Wir ändern die Schaltungskonstante und simulieren
①Legen Sie die Teilenummer fest
(1)Ｂ Wert und seine Toleranz
(2) Widerstandswert R25 und seine Toleranz
②Simulieren Sie den Widerstandswert der Peripherie eines Festwiderstands und seine Toleranz
Wir schlagen Ihnen die beste Schaltungskonstante vor.
Zusammenfassung
Der NTC-Thermistor (Chiptyp) ist ein Temperatursensor, der seinen Widerstandswert ändert, wenn sich die Umgebungstemperatur ändert. Er wird in elektronischen Geräten zur Temperaturerfassung und Temperaturkompensation eingesetzt.
NTC-Thermistoren sind in verschiedenen Größen erhältlich (01005 bis 0603). Außerdem verfügt es über eine große Bandbreite an Widerstandswerten und B-Werten.
NTC-Thermistoren haben von Anfang an eine enge Toleranz (±1 %) und eine hohe Genauigkeit, und der Widerstandswert ändert sich bei hohen Temperaturen und feuchten Bedingungen kaum. Sie behalten eine hohe Genauigkeit sowohl im „Anfangszustand als auch in der tatsächlichen Nutzungsumgebung“ bei.
・Es kann zu einer hochpräzisen Temperaturregelung in elektronischen Geräten beitragen.
Wir bieten unseren Kunden umfassende Unterstützung durch Designsimulationen und/oder durch die Bereitstellung von Daten auf unserer offiziellen Website.
