Elektrischer Bodenheizungs-Boden-veranschlagte Mikrotemperaturfühler-Sonde 5x17mm 15KOhm 3470 mit IP68 wasserdichtes
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Boden-Mikrotemperaturfühler-Sonde
Widerstand an 25ºC: 15KOhm±1%
Sonde: Kappe PVCs Overmolded
Sonden-Durchmesser: Φ5.3
Sondenlänge: 17 mm
B25/50: 3470K±1%
Farbe: Schwarz
Verlustfaktor: 2mW/C
Reaktionszeit: sek 15
Stoßspannung: 1500VAC 2Sec
Funktionierender Temp. Strecke: -30~+105C
Kabel: Zu empfehlen
Markieren:

MikrochipTemperaturfühler

,

MikrostückchenTemperaturfühler

Grundinformation
Markenname: Aolittel
Modellnummer: Reihe CWFM0153FB1
Zahlung und Versand AGB
Verpackung Informationen: Masse
Lieferzeit: 2 ~ 4 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1.000.000 Stück pro Monat
Produkt-Beschreibung



Elektrische Fußbodenheizung Fußboden Mikrotemperatursensor Sonde 5x17mm 15KOhm 3470 mit IP68-Wasserdichtheit





Abmessungen (Einheit: mm)



Elektrischer Bodenheizungs-Boden-veranschlagte Mikrotemperaturfühler-Sonde 5x17mm 15KOhm 3470 mit IP68 wasserdichtes 0

Abmessung
Eine B C D L
5 17 25 ± 5 3 ± 1 nach Bedarf




Liste der Materialien



Nein Name des Materials Material und Spezifikationen
2-1. Wir sind hier. Elemente R25=15KΩ±1% B25/50=3470K±1% Gleichstrom
Zwei gegen zwei. Beschichtung NTC, eingekapselt mit PVC-Überformmaterial (schwarz)
2-3 Eigenschaften der Kabel Anpassung 2464-22#*2C Schwarzer, harter, runder Schleiferdraht (OD3.3)
Zwei, vier. mit einem Durchmesser von mehr als 50 cm3

mit einem Gehalt an Zellstoff von mehr als 0,5%





Wichtiger Hinweis



Dieser Sensor hat einen Widerstand von 15.000 Ohm bei 25°C.Daher ist es nicht mit bestimmten Marken von Fußbodenheizthermostaten wie Devi kompatibel, die einen Widerstand von 10k Ohm bei 25 °C aufweisen.Bitte kontaktieren Sie uns, wenn Sie sich nicht sicher sind oder Fragen zu diesem Sensor haben. Wir haben beide Typen: 10k Ohm bei 25 °C und 15.000 Ohm bei 25 °C.



Siehe auch:Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Herunterladen- Was ist?





Beschreibung



Alle Comfort Heat Thermostate verfügen über einen Bodensensor, der die Bodentemperatur konstant hält.Bodenempfindende Thermostate sind die sichersten und energieeffizientesten Regler für die Fußbodenheizung, die sicherstellen, dass der Fußboden nicht überhitzt wird, und bei der gewünschten Temperatur aufbewahrt.

Ersatztemperatursensor für eine Vielzahl von Fußbodenheizungsthermostaten.

Eine elektrische Fernsonde zur Fußbodenheizung zur Steuerung der Boden- oder Lufttemperatur, wenn Feuchtigkeit ein Problem darstellen könnte (z. B. in einem nassen Raum oder Bad).) Der Sensor kann auch verwendet werden, um die Bodentemperatur zu steuern, wenn eine Überhitzung zu Schäden führen würdeDie Fußbodenheizungssonde ist kompatibel mit all unseren elektrischen Fußbodenheizungsthermostaten.

Der Fernsonde-Sensor wird standardmäßig mit einem 3-Meter-Kabel geliefert, kann jedoch bei Bedarf auf maximal 20 Meter verlängert werden.Die Möglichkeit, die Fußbodenheizung zu erweitern, bietet eine sehr flexible Lösung, wenn Sie den Fußbodenheizungsthermostat an einem abgelegenen Ort installieren möchtenDie Sonde ist mit einer flexiblen PPC-Beschichtung bedeckt, die eine langlebige und wasserdichte Oberfläche gewährleistet.




Elektrische Leistung

Nein Artikel Zeichen Prüfbedingungen - Ich weiß nicht. Und auch nicht. Max, du bist ein guter Mann. Einheit
1. Widerstand bei 25°C R25

Ta=25 ± 0,05°C

PT¥0,1mw

14.85 15.0 15.15
2. B-Wert B25/50   3435.3 3470 3504.7 k
3. Dissipationsfaktor σ In ruhiger Luft Ungefähr 2 mW/°C
4. Zeit der Reaktion τ in fließendem Wasser Ungefähr 15 Sekunde
5. Widerstand gegen Spannung / 1500VAC 2 Sekunden Kein Ausfall Sekundär
6. Widerstand gegen Isolierung   500VDC ¥100
7. Betriebstemperaturbereich / / - 30 / +105 °C




Eigenschaften



Funktioniert mit einer Vielzahl verschiedener Thermostate
Bitte überprüfen Sie die Widerstandswerte Ihres aktuellen Sensors mit der nachstehenden Tabelle auf Kompatibilität
Kabel hat eine hohe Steifigkeit, so dass es leicht durch bestehende flexible Leitungen geführt werden kann
Geeignet für den Einsatz in nassen Bereichen. IP68 (Wenn gemäß den Anweisungen des Herstellers installiert)
Gummi-Thermoplast-Schutzgehäuse für den NTC-Sensor
Abmessungen des Sensors: 17 mm x 5 mm

Bitte überprüfen Sie die Widerstandswerte Ihres aktuellen Sensors anhand der Tabelle (auf den Bildern gezeigt).
Kabellänge kann angepasst werden ((Erweiterbar bis zu 20 Meter)
Geeignet für den Einsatz in nassen Bereichen - IP68 (Wenn gemäß den Anweisungen des Herstellers installiert)
Keine Polarität, schließen Sie einfach die beiden Drähte in jede Richtung an die Sensorausgang am Thermostat an.

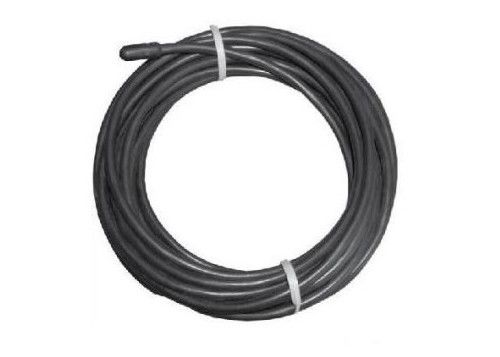

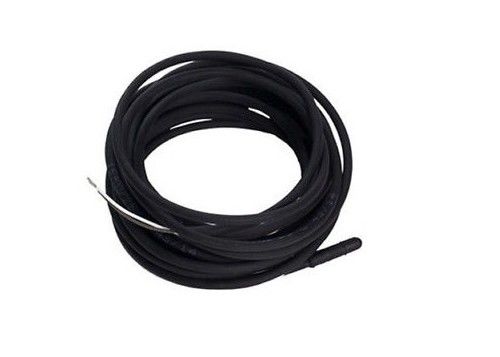

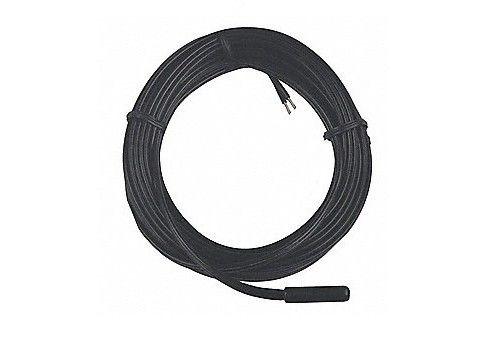

Elektrische Fußbodenheizung Fernsonde Fußbodensensor

Als Luft- oder Bodensensor verwendet

Wasserdicht

5 mm Sonde Durchmesser





Installationsempfehlungen

:
When installing the EcoHeatCool underfloor heating remote probe into any form of screed or solid floor construction we recommend you run the thermostat into a sleeve (tube) within the floor should the thermostat need to be replaced at a later date.


Um die Fußbodenheizung zu verlängern, ist ein gleichwertiges elektrisches Kabel zu verwenden (Anmerkung: Die maximale Entfernung vom Thermostat sollte nicht mehr als 20 Meter betragen).



Ziehen Sie die umgebende Heizmatte ab und schneiden Sie einen 12 mm breiten x 8 mm tiefen Kanal in den Boden, um den Leitungsraum zu bieten.Dies wird die gesamte Fertigbodenebene aufrechterhalten. Stellen Sie sicher, dass der Boden vor dem Einbau von Heizmatten sauber ist





Sensor-Standort



Das Sensorende sollte sich zwischen den Heizkabeln/Heizrohren im Boden befinden, um die typische Bodentemperatur zu messen.





Sensorröhre



Alle Comfort Heat-Sensoren, die in Platten, Schrauben oder dünnen Matten installiert sind, sind in einem Sensorrohr installiert.ohne Aufheben von Bodenfliesen.

Unter Teppich- und Holzsystemen ist kein Sensorrohr erforderlich.



Sensorprüfung


Messen Sie mit einem Multimeter den Widerstand zwischen den beiden Verbindungsleitungen im Bodentemperatursensor-Flex.Überprüfen Sie das mit dem Thermostat gelieferte Installations- / Bedienhandbuch des Thermostat-Kit- Prüfen Sie den Widerstand vor und nach der Montage.



Wohin geht der RCD/Timer/Thermostat in den Stromkreis?

Die Matte wird gelegt und die kalten Leitungen in eine Verbindungskiste geleitet, und es spielt keine Rolle, wo man diese Gegenstände festlegt, obwohl man sie vielleicht in einem Schrank verstecken möchte.Wenn Sie einen Thermostat haben, der die Lufttemperatur anzeigtWenn es jedoch mit einem Bodensensor ausgestattet ist, ist dies nicht notwendig.


Ein Beispiel für ein Drahtdiagramm:
Elektrischer Bodenheizungs-Boden-veranschlagte Mikrotemperaturfühler-Sonde 5x17mm 15KOhm 3470 mit IP68 wasserdichtes 2





Wie erkennt der Fußbodensensor die Temperatur für die elektrische Fußbodenheizung?



Die effizienteste Art, die elektrische Fußbodenheizung zu betreiben und zu steuern, besteht darin, einen Steuergerät mit einem Fußbodensensor zu verwenden, der sich zwischen den Heizkabeln im Fußboden befindet.Der Boden-Sensor sollte in einem hohlen Leitungsrohr, der die Rückseite der Wand und in die Bodenkonstruktion läuftDies bedeutet, dass der Sensor vor dem Schlitten oder dem Klebstoff geschützt werden kann, so dass keine Schäden verursacht werden, sondern auch leicht herausgezogen und bei Bedarf zu einem späteren Zeitpunkt wieder neu eingespeist werden kann.

Das Sensorkabel besteht aus einem Signal-/Glockendraht und verfügt am Ende des Sensors über eine Sonde, die die Temperatur erfasst. By being located next top the heating cable the temperature is more reactive and less influenced by the changes in Ambient temperature meaning the system will constantly adjust itself without the need for being on for extended periods of time.

Obwohl die Steuerung an der Wand zum Ablesen der Umgebungstemperatur eingeschaltet werden kann, ist sie nicht die bevorzugte Option von Touch Underfloor Heating, da sie leicht durch Zugluft, Sonnenlicht,Hohe Temperaturen usw. bedeutet, dass Ihr Fußbodenheizungssystem entweder ständig oder gar nicht läuftTocuh Fußbodenheizung lieferte das 10 mm große Leitungsrohr als Teil des Kits.

Weitere Informationen zum Thermostat finden Sie hier.





Zuverlässigkeitsprüfung



Nein Artikel Technische Anforderungen Prüfbedingungen und Verfahren
1. Trockene Wärmespeicherung

△R25: R25≤± 3%

△B25/85: B25/85≤ ± 2%

80 ± 2 °C, Lagerung bei Raumtemperatur 1000 h.
2. Warmlagerung 55 ± 2 °C, 95% pH, Lagerung bei Raumtemperatur 1000 H.
3. Lagerung bei niedrigen Temperaturen -30 ± 2 °C, Lagerung bei Raumtemperatur 1000 H.
4. Temperaturzyklusprüfung -20°C×30min → 25°C×10min →100°C Wasser×30min → 25°C×10min, insgesamt 10 Zyklen
5 Prüfung des Bleidrahtziehens Keine sichtbaren Schäden, und sind innerhalb der Spezifikation Das Produkt wird befestigt und eine Kraft von 9,8 oder 1,0 kg auf die Achsrichtung jedes Leitdrahtes für 10 Sekunden ausgeübt.
6 Bleidrahtbiegungstest Befestigen Sie das Produkt und wenden Sie 100g Kraft auf die axiale Richtung jedes Leitdrahtes, dann biegen Sie beide Leitdrähte in die gleiche Richtung langsam, bevor Sie biegen sie wieder an die ursprüngliche Position für 10 Mal
7 Schweißfähigkeit Die mit Zinn bedeckte Fläche sollte größer als 90% sein. Bleidrähte mit Strömung einweichen, für 3 bis 5 Sekunden bei 230-260 in Strömung eintauchen.





Widerstand gegen Temperatur



R-T Umrechnungstabelle
R25=15KΩ±1% B25/50=3470K±1%
T/°C Rmin Rcen Rmax T/°C Rmin Rcen Rmax
- 55 765.738 804.9 845.979 - 20 106.488 109.725 113.05
- 54 712.99 748.914 786.569 - 19 101.264 104.29 107.395
- 53 Jahre 665.938 699.009 733.648 - 18 Jahre. 96.329 99.157 102.058
- 52 Jahre 623.575 654.108 686.067 - 17 Jahre. 91.665 94.309 97.02
- 51 585.122 613.377 642.932 - 16 Jahre. 87.257 89.729 92.262
- 50 549.967 576.164 603.548 - 15 Jahre. 83.089 85.401 87.768
- 49 517.631 541.956 567.367 - 14 Jahre 79.146 81.309 83.522
- 48 487.733 510.346 533.954 - 13 Jahre. 75.416 77.439 79.508
-47 459.969 481.01 502.963 - 12 71.886 73.778 75.713
-46 Jahre 434.092 453.684 474.113 - 11 68.544 70.314 72.123
-45 Jahre. 409.905 428.157 447.177 - 10 65.378 67.035 68.726
-44 Jahre. 387.243 404.254 421.969 - 9 62.379 63.929 65.511
- 43 Jahre. 365.97 381.829 398.334 -8 59.536 60.987 62.467
- 42 Jahre 345.973 360.76 376.141 - Sieben 56.841 58.199 59.583
-41 327.154 340.943 355.279 -6 54.284 55.555 56.85
- 40 309.428 322.29 335.652 - 5 51.859 53.048 54.26
- 39 292.723 304.719 317.175 - 4 49.556 50.67 51.804
- 38 Jahre. 276.973 288.163 299.774 -3 47.371 48.413 49.473
- 37 Jahre. 262.119 272.557 283.382 -2 45.294 46.27 47.262
- 36 248.108 257.845 267.937 - Nein. 43.321 44.235 45.163
- 35 Jahre. 234.891 243.974 253.383 0 41.314 42.165 43.029
- 34 Jahre. 222.422 230.896 239.668 1 39.663 40.463 41.276
- 33 210.659 218.565 226.744 2 37.967 38.716 39.476
- 32 Jahre. 199.562 206.938 214.565 3 36.354 37.055 37.765
-31 Jahre. 189.093 195.975 203.088 4 34.818 35.474 36.138
- 30 179.217 185.64 192.273 5 33.356 33.969 34.591
- 29 169.901 175.894 182.081 6 31.963 32.537 33.118
- 28 Jahre. 161.112 166.706 172.477 7 30.637 31.174 31.716
- 27 Jahre. 152.821 158.043 163.427 8 29.373 29.874 30.382
- 26 Jahre 144.998 149.873 154.897 9 28.168 28.637 29.111
- 25 Jahre. 137.618 142.17 146.857 10 27.019 27.457 27.9
- 24 Jahre. 130.653 134.904 139.279 11 25.923 26.332 26.746
- 23 Jahre. 124.08 128.05 132.134 12 24.877 25.26 25.646
- 22 Jahre. 117.876 121.584 125.397 13 23.879 24.237 24.597
- 21 Jahre. 112.019 115.483 119.043 14 22.927 23.26 23.596

R-T Umrechnungstabelle
R25=15KΩ±1% B25/50=3470K±1%
T/°C Rmin Rcen Rmax T/°C Rmin Rcen Rmax
15 22.017 22.329 22.642 52 5.589 5.7 5.813
16 21.149 21.439 21.731 53 5.404 5.513 5.624
17 20.319 20.59 20.861 54 5.226 5.334 5.443
18 19.526 19.778 20.031 55 5.055 5.161 5.268
19 18.769 19.003 19.239 56 4.89 4.994 5.1
20 18.044 18.263 18.482 57 4.732 4.834 4.938
21 17.352 17.555 17.758 58 4.579 4.68 4.782
22 16.689 16.878 17.067 59 4.432 4.531 4.631
23 16.056 16.231 16.406 60 4.291 4.388 4.486
24 15.449 15.612 15.774 61 4.154 4.249 4.346
25 14.85 15 15.15 62 4.023 4.116 4.212
26 14.303 14.453 14.602 63 3.896 3.988 4.082
27 13.761 13.91 14.06 64 3.774 3.864 3.956
28 13.242 13.391 13.54 65 3.656 3.745 3.835
29 12.745 12.894 13.042 66 3.543 3.63 3.718
30 12.27 12.417 12.565 67 3.433 3.519 3.606
31 11.815 11.961 12.108 68 3.328 3.412 3.497
32 11.379 11.524 11.67 69 3.226 3.308 3.392
33 10.961 11.105 11.25 70 3.128 3.208 3.291
34 10.561 10.704 10.847 71 3.033 3.112 3.193
35 10.178 10.319 10.461 72 2.941 3.019 3.098
36 9.81 9.95 10.091 73 2.853 2.929 3.007
37 9.457 9.596 9.735 74 2.767 2.842 2.919
38 9.119 9.256 9.394 75 2.685 2.759 2.834
39 8.795 8.93 9.066 76 2.605 2.678 2.751
40 8.484 8.618 8.752 77 2.529 2.599 2.672
41 8.186 8.317 8.45 78 2.454 2.524 2.595
42 7.899 8.029 8.16 79 2.383 2.451 2.52
43 7.624 7.752 7.882 80 2.313 2.38 2.448
44 7.36 7.486 7.614 81 2.246 2.312 2.379
45 7.107 7.231 7.357 82 2.181 2.246 2.312
46 6.863 6.986 7.11 83 2.119 2.182 2.247
47 6.629 6.75 6.872 84 2.058 2.12 2.184
48 6.404 6.523 6.643 85 2 2.061 2.123
49 6.188 6.305 6.424 86 1.943 2.003 2.064
50 5.98 6.096 6.212 87 1.888 1.947 2.007
51 5.781 5.894 6.009 88 1.836 1.893 1.952
R-T Umrechnungstabelle
R25=15KΩ±1% B25/50=3470K±1%
T/°C Rmin Rcen Rmax T/°C Rmin Rcen Rmax
88 1.836 1.893 1.952 111 0.997 1.035 1.073
89 1.784 1.841 1.898 112 0.973 1.01 1.048
90 1.735 1.79 1.847 113 0.95 0.986 1.024
91 1.687 1.741 1.797 114 0.928 0.963 1
92 1.641 1.694 1.748 115 0.906 0.941 0.977
93 1.596 1.648 1.702 116 0.885 0.919 0.955
94 1.552 1.604 1.656 117 0.865 0.899 0.934
95 1.511 1.561 1.612 118 0.845 0.879 0.913
96 1.47 1.519 1.57 119 0.827 0.859 0.893
97 1.431 1.479 1.529 120 0.808 0.84 0.874
98 1.393 1.44 1.489 121 0.791 0.822 0.855
99 1.356 1.402 1.45 122 0.774 0.805 0.837
100 1.32 1.366 1.413 123 0.757 0.788 0.819
101 1.286 1.331 1.377 124 0.741 0.771 0.802
102 1.253 1.297 1.342 125 0.726 0.756 0.786
103 1.22 1.264 1.308
104 1.189 1.232 1.275
105 1.159 1.201 1.244
106 1.13 1.171 1.213
107 1.101 1.142 1.183
108 1.074 1.114 1.154
109 1.048 1.086 1.126
110 1.022 1.06 1.099






Bestellinformationen



Teilnummer Beschreibung @25°C MOQ
CWFM0153FB1-202M113X PVC übergeformte Kappe Φ5.3*17mm Länge 2 mS 15K Ω 1000
CWFM0153FB1-322M113X PVC übergeformte Kappe Φ5.3*17mm Länge 3,2 mS 15K Ω 1000
CWFM0153FB1-502M113X PVC übergeformte Kappe Φ5.3*17mm Länge 5 mS 15K Ω 1000



* Für Mengen unter der Mindestbestellmenge - kontaktieren Sie uns.
