Clip-Spring-Integrierte Verbindung G18 Übergeformte Sonde Mikrotemperatursensor für Wandmontierte Kondensationsgaskessel
Übersicht
Für die Temperaturregelung des Gasboilers ist in der Regel eine sehr schnelle thermische Reaktion erforderlich, um eine genaue Temperaturregelung des heißen Wassers zu gewährleisten, um ausreichende Mengen zu liefern,maximieren die Effizienz des Kessels und vermeiden auch die Möglichkeit von Verbrennung.
Wir haben eine Reihe von Eintauchen- und Clip-on-Temperatursensoren, bei denen der NTC-Thermistor an der Spitze des Sensors liegt.Dies verkürzt den thermischen Weg zum Thermistor und minimiert so die Reaktionszeit.
Schraubdraht-Boss-Designs, Oberflächensensor-Festungen für Rohre und einfache Push-Fit/Clip-In-Versionen sind alle mit industriestandardmäßigen Steckverbinderoptionen oder Flugleitungen erhältlich, wenn gewünscht.
Siehe auch:
Herunterladen- Was ist?
Spezifikationen des Modells

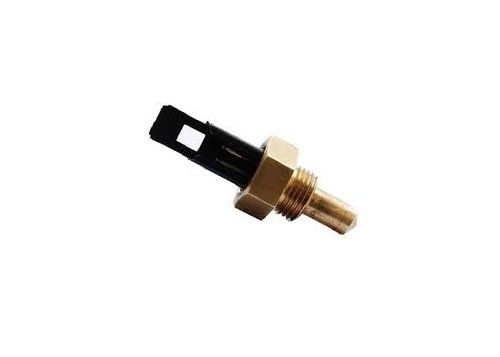

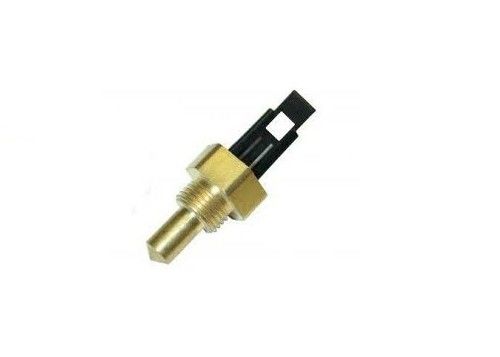

A: P/N: NSAB1103FB-43.5AT
| Nein |
Name des Materials |
Beschreibung des Modells |
| 2 - 1 |
Thermistor |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2 bis 2 |
Leitungsleitung |
28AWG Schwarze PVC-Leitung |
| 2-3 |
Schlauch |
10 L PTFE-Rohr L=10 mm |
| 2 bis 4 |
Schale |
5.5*25.0+G1/8-28 Messingschalen ((Keine Werkzeugspuren) |
| 2 bis 5 |
Epoxidharz |
J105/J106B/J05X G108/GU01/GU-Mz Schwarz |
| 2 bis 6 |
Wafer |
2.5 MSF (3114) Schwarz |

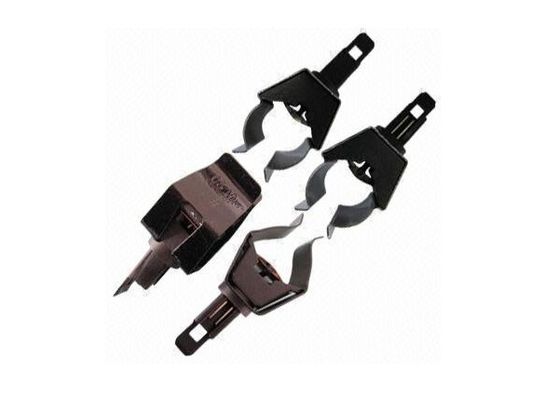

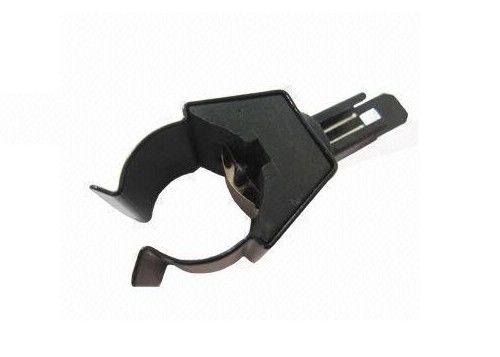

B:P/N: NSAB1103FB-57AC
| Nein |
Name des Materials |
Beschreibung des Modells |
| 2 - 1 |
Rohrklemmen |
#18 Rohrklemme/Blaue Zinkfarbe |
| 2 bis 2 |
Kunststoffgehäuse |
#18 Spritzgießteile/Schwarz/Aufhängung |
| 2-3 |
Kupferstück |
Elastischer Phosphor-Kupfer T0.1 |
| 2 bis 4 |
Epoxidharz |
G108/GU01/GU-Mz Schwarz |
| 2 bis 5 |
Silikonfett |
Wärmeleitfähigkeit weißes Siliziumfett |
| 2 bis 6 |
Thermistor |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2 bis 7 |
Leitungsleitung |
28AWG Schwarze PVC-Leitung |
| 2 bis 8 |
Polyimidfolie |
8*15 mm |
| 2 bis 9 |
Silikogel |
704 Silikogel |
| 2 bis 10 |
Wafer |
2.5 MSF (3114) Schwarz |
C:P/N: NSAB1103FB54.5AC
| Nein |
Name des Materials |
Beschreibung des Modells |
| 2 - 1 |
Rohrklemmen |
#18 Rohrklemme/Blaue Zinkfarbe |
| 2 bis 2 |
Kunststoffgehäuse |
#14 Spritzgießteile/Schwarz/Aufhängung |
| 2-3 |
Kupferstück |
Elastischer Phosphor-Kupfer T0.1 |
| 2 bis 4 |
Epoxidharz |
G108/GU01/GU-Mz Schwarz |
| 2 bis 5 |
Silikonfett |
Wärmeleitfähigkeit weißes Siliziumfett |
| 2 bis 6 |
Thermistor |
R25=10Kohm±2,5% B25/85=3435±2% MF58R |
| 2 bis 7 |
Leitungsleitung |
2651#28AWG Schwarze PVC-Leitung |
| 2 bis 8 |
Polyimidfolie |
8*15 mm |
| 2 bis 9 |
Wafer |
2.5 MSF (3114) Schwarz |
Nutzen
geeignet zur Messung der Wassertemperatur in verschiedenen Kesselsystemen
Anschlüsse für den Standardindustrie-Stil
mit einem Durchmesser von mehr als 20 mm
Auf Anfrage verfügbare Zolltoleranzen
Erhältlich im Bereich der R/T-Kurven
Temperaturbereich von -40 oC bis +125 oC
Andere verfügbare FuE-Elemente (Platin, Nickel)
Temperaturmessung von Wasser in heißem Wasser
Boilersysteme
Industrieprozesssteuerung
Steuerung der Kessel
Eigenschaften
mit einer Breite von nicht mehr als 15 mm
Kernelement eines Temperatursensors mit Glasverschluss, aus Shibuya, Japan
Die Verkapselung kann Feuchtigkeit widerstehen
Als Befestigungsstütze verwendet Federstahl, so dass der Temperatursensor leicht und bequem an die Rohre geklemmt werden kann
Langlebig
Schnelle Reaktion und Feuchtigkeitsbeständigkeit
Gute Stabilität für den langfristigen Einsatz
Weit verbreitet in der Industrie für Wandkessel und zweckgebundene Öfen
Robustes, kompaktes Design
Verbesserung der allgemeinen Zuverlässigkeit
Integrierte Steckverbinder
RoHS-konform
geeignet zur Messung der Wassertemperatur in verschiedenen Kesselsystemen
Anschlüsse für den Standardindustrie-Stil
mit einem Durchmesser von mehr als 20 mm
Auf Anfrage verfügbare Zolltoleranzen
Erhältlich im Bereich der R/T-Kurven
Temperaturbereich von -40 oC bis +125 oC
Andere verfügbare FuE-Elemente (Platin, Nickel)
Spezifikationen
Wert des Widerstands des Widerstands: R (25°C): 10kΩ ± 1%B Wert von B (25/85°C): 3435K± 1%
Widerstandsspannungstest: 1800 V AC/3 Sekunden sollte kein Flimmern oder Ausfall sein
Prüfung des Isolationswiderstands: 500 V Gleichspannung gegenüber 100 mΩ
Betriebstemperatur: -30 bis 125°C
Chipverpackungstechnologie: wasserdichtes Epoxidhüllen
Einhaltung der RoHS-Richtlinie
Verpackung: 1 Stück/Loch x 160 Punkte/Platte x 3 Platten: 48 Stück/Box (kleine Anzahl bestätigter)
geeignet zur Messung der Wassertemperatur in verschiedenen Kesselsystemen
Anschlüsse für den Standardindustrie-Stil
mit einem Durchmesser von mehr als 20 mm
Auf Anfrage verfügbare Zolltoleranzen
Erhältlich im Bereich der R/T-Kurven
Temperaturbereich von -40 oC bis +125 oC
Andere verfügbare FuE-Elemente (Platin, Nickel)
Nutzungsbedingungen
Betriebstemperaturbereich: (°C) -40
T_ref für Widerstand (°C): 25
Temperaturgenauigkeit (°C): ± 1 von 25 ¢ 85
Paket: Messing-Eintauchen
