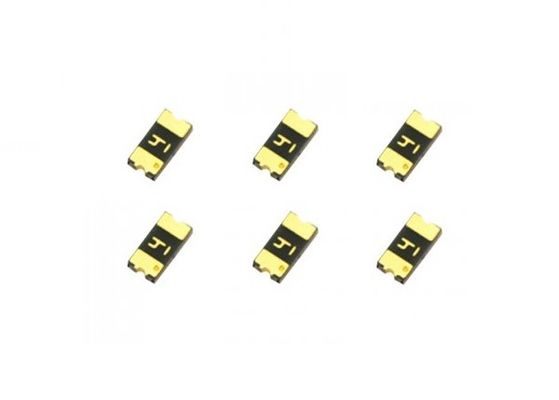

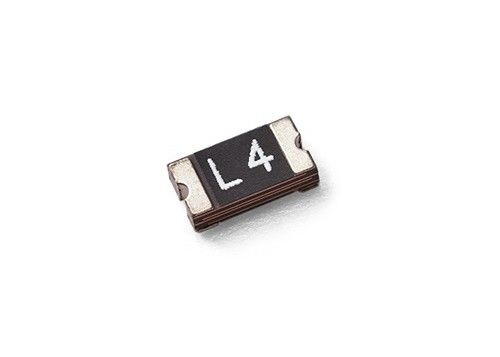

Fast Tripping Resetable Solid State SMD Polymer PTC-Geräte Oberflächenaufbau Sicherung 1206 50mA 60V Für die automatisierte Montage
Genehmigungen der Agentur
Genehmigungen der Agentur: UL, CSA, TUV
Verordnung/Norm: RoHS 2.0 ((2011/65/EG)
Siehe auch:
Herunterladen- Was ist?

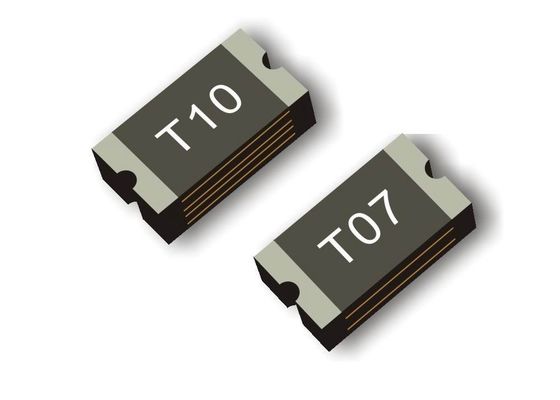

Produktmaße und Kennzeichnung (Einheit: mm)
| Verbrauch |
Markierung
|
Eine |
B |
C |
D |
| - Ich weiß nicht. |
Max, du bist ein guter Mann. |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
- Ich weiß nicht. |
| NSMD005 |
T0 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD010 |
T1 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD012 |
T01 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD020 |
T02 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD025 |
T03 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD035 |
T04 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD050 |
T05 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD075 |
T07 |
3.00 |
3.40 |
1.40 |
1.80 |
0.45 |
0.85 |
0.25 |
| NSMD100 |
T10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD110 |
T10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD150 |
T15 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD175 |
T20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD200 |
T20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
Elektrische Eigenschaften
| Verbrauch |
IH, (A) |
IT,(A) |
Vmax, ((v) |
Ich habe eine Idee. |
(A) |
(Sec.) |
Pd typ ((W) |
(Ω) |
| Rmin |
R1max |
| NSMD005 |
0.05 |
0.15 |
60 |
10 |
0.25 |
1.50 |
0.40 |
2.500 |
40.00 |
| NSMD010 |
0.10 |
0.25 |
30 |
10 |
0.50 |
1.20 |
0.40 |
1.400 |
15.00 |
| NSMD012 |
0.12 |
0.29 |
30 |
10 |
1.00 |
0.20 |
0.40 |
1.350 |
8.500 |
| NSMD020 |
0.20 |
0.46 |
24 |
10 |
1.00 |
0.60 |
0.60 |
0.600 |
2.600 |
| NSMD025 |
0.25 |
0.55 |
16 |
10 |
1.25 |
0.60 |
0.60 |
0.400 |
2.400 |
| NSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.60 |
0.300 |
1.200 |
| NSMD050 |
0.50 |
1.00 |
13.2 |
40 |
8.00 |
0.10 |
0.40 |
0.150 |
0.750 |
| NSMD075 |
0.75 |
1.50 |
6 |
100 |
8.00 |
0.10 |
0.40 |
0.100 |
0.400 |
| NSMD100 |
1.00 |
2.00 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD110 |
1.10 |
2.20 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD150 |
1.50 |
3.00 |
6 |
100 |
8.00 |
0.30 |
0.60 |
0.030 |
0.170 |
| NSMD175 |
1.75 |
3.50 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.12 |
| NSMD200 |
2.00 |
4.00 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.120 |
IH=Haltstrom: Höchststrom, bei dem die Vorrichtung bei 25°C in ruhiger Luft nicht ausfällt.
IT=Trip-Strom: Mindeststrom, bei dem das Gerät immer bei 25°C stillstehende Luft abläuft.
Vmax = Höchstspannung, die das Gerät bei Nennstrom ohne Beschädigung aushalten kann.
Imax=Maximaler Fehlerstrom, dem das Gerät bei Nennspannung ohne Beschädigung standhalten kann.
Ttrip=Maximalzeit bis zum Ausfahren (s) bei zugeordnetem Strom.
Pdtyp=Typische Leistungsauslösung: typische Menge an Leistung, die vom Gerät in einer Luftumgebung abgelassen wird.
Rmin = Mindestwiderstand des Geräts bei 25 °C vor dem Abzünden.
R1max = Höchstwiderstand der Vorrichtung, gemessen im nicht getrippten Zustand 1 Stunde nach dem Rückfluss.
Eigenschaften
Kleine Größe von 1206
Schnell auslösender, wieder eingestellter Schaltkreislauf
Oberflächenverpackungen für die automatisierte Montage
Anerkennung durch Agentur: UL,CSA,TUV
RoHS-konforme (bleifreie) Ware
Anwendungsbereiche: Alle Hochdichteplatten
Produktmerkmale: Kleine Oberflächenmontage, Festkörper, schnellere Reisezeit als Standard-SMD-Geräte, geringerer Widerstand als Standard-SMD-Geräte
Betriebsstrom: 0,05A bis 2,0A
Höchstspannung: 6V~60V
Temperaturbereich: -40°C bis 85°C
Wärmeabbau-Kurve
Typische Fahrtzeit bei 25°C
Die Time-to-Trip-Kurven stellen die typische Leistung eines Geräts in einer simulierten Anwendungsumgebung dar.Die tatsächliche Leistung in spezifischen Kundenanwendungen kann aufgrund des Einflusses anderer Variablen von diesen Werten abweichen..

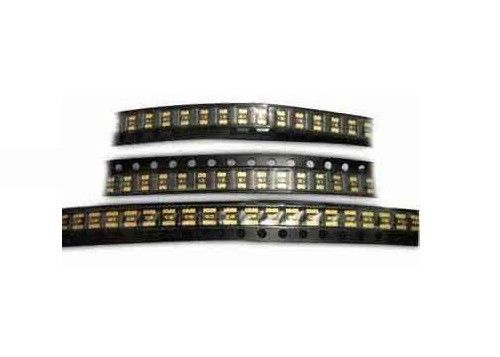

Verpackung
Modell Q- Ich weiß.Ty/Rolle
NSMD005 ~ NSMD012; NSMD100 ~ NSMD200 3500 Stück
NSMD020~ NSMD075 4000 Stück
Wärmeabbau-Diagramm I Halte (Ampere)
| Verbrauch |
Betriebstemperatur der Umgebung |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| NSMD005 |
0.08 |
0.07 |
0.06 |
0.05 |
0.05 |
0.04 |
0.04 |
0.03 |
0.03 |
| NSMD010 |
0.16 |
0.14 |
0.13 |
0.10 |
0.09 |
0.08 |
0.08 |
0.07 |
0.06 |
| NSMD012 |
0.19 |
0.17 |
0.15 |
0.12 |
0.11 |
0.10 |
0.09 |
0.08 |
0.07 |
| NSMD020 |
0.30 |
0.27 |
0.24 |
0.20 |
0.18 |
0.16 |
0.14 |
0.12 |
0.11 |
| NSMD025 |
0.38 |
0.34 |
0.30 |
0.25 |
0.23 |
0.20 |
0.18 |
0.15 |
0.14 |
| NSMD035 |
0.51 |
0.46 |
0.40 |
0.35 |
0.30 |
0.27 |
0.24 |
0.22 |
0.18 |
| NSMD050 |
0.76 |
0.68 |
0.59 |
0.50 |
0.44 |
0.40 |
0.35 |
0.32 |
0.26 |
| NSMD075 |
1.11 |
1.00 |
0.85 |
0.75 |
0.67 |
0.61 |
0.52 |
0.50 |
0.42 |
| NSMD100 |
1.60 |
1.40 |
1.30 |
1.00 |
0.90 |
0.80 |
0.75 |
0.70 |
0.60 |
| NSMD110 |
1.64 |
1.46 |
1.30 |
1.10 |
0.92 |
0.83 |
0.80 |
0.65 |
0.52 |
| NSMD150 |
2.20 |
1.99 |
1.77 |
1.50 |
1.34 |
1.23 |
1.10 |
1.01 |
0.84 |
| NSMD175 |
2.57 |
2.32 |
2.07 |
1.75 |
1.56 |
1.44 |
1.28 |
1.18 |
0.98 |
| NSMD200 |
2.88 |
2.61 |
2.28 |
2.00 |
1.80 |
1.66 |
1.51 |
1.39 |
1.19 |
