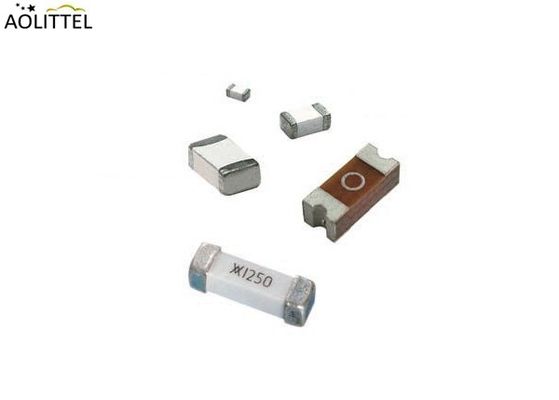

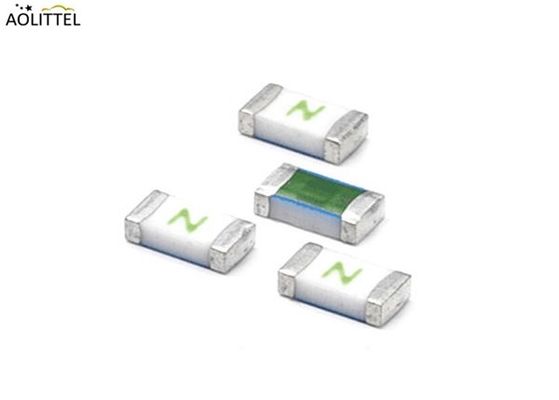

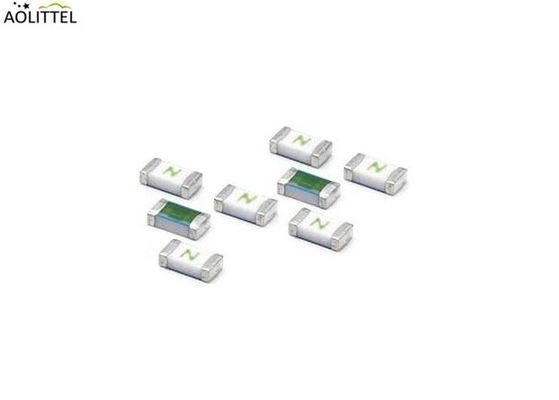

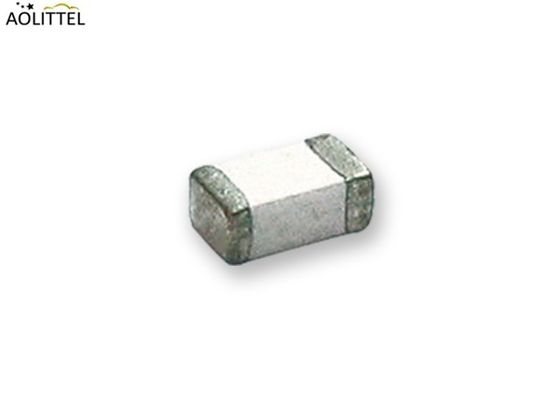

Bourns SF-0603SP200-2 Kreuz 1608 Metrische SMD SingleFuse Langsamschlag Oberflächenmontage Sicherung 2A 32VDC Für Überstromschutz
Beschreibung
06.110-Serie sind die Sicherungen setzen den Industriestandard für Leistung, Zuverlässigkeit und Qualität. Das lötfreie Design bietet hervorragende Ein- und Ausschalt- und Temperaturzyklen während des Betriebs und macht unsere SMD-Sicherungen auch hitze- und schockbeständiger als typische Subminiatur-Sicherungen.
______________________________________________________________________________ Herunterladen ________
Eigenschaften
Zeitverzögerte Dünnfilm-Chip-Sicherung für Überstromschutz
1608 (EIA 0603) Miniatur-Fußabdruck
Oberflächenmontierte Verpackung für automatisierte Montage
UL gelistet (UL 248-14)
RoHS-konform * und halogenfrei
Hohe Einschaltstromfestigkeit
Kompatibel mit Reflow- und Wellenlot
Keramik- und Glaskonstruktion
Ausgezeichnete Umweltintegrität
Einmal positive Trennung
Leafreies und halogenfreies Material
AEC-Q200 Automotive-zertifiziert
Anwendung
Sekundärer Schutz für Anwendungen mit eingeschränktem Platzangebot:
Handy DVD-Player
Festplatte
Mobiler Speicher
LCD-Monitore
PDAs
Digitalkameras
Akkupacks
Ladegeräte
Set-Top-Boxen
Industrielle Controller
Zeitliche elektrische Eigenschaften löschen
Zeitliche elektrische Eigenschaften löschen | |||
Nennstrom | 1,0 Zoll | 2.0In | 2.5In |
1A ~ 8A | Mindestens 4 Stunden | 1 ~ 60 sek | 5 Sekunden maximal |
Elektrische Eigenschaften
Teilenummer | Bewertet Stromspannung DC | Nennstrom (EIN) | Unterbrechungskapazität (A) 1 | Typische Kälte. Widerstand (mOhms) 2 | Typischer Spannungsabfall (mV) | Typisches Pre-Arcing I 2 t (A 2 Sec) 3 | Alphakennzeichen |
06 110 1 | 32V | 1 | 50A | 257.5 | 295 | 0,018 | B / H |
06 110 1.5 | 1.5 | 50A | 137.5 | 220 | 0,065 | H | |
06 110 2 | 2 | 50A | 72 | 160 | 0,115 | K | |
06 110 2.5 | 2.5 | 50A | 52 | 145 | 0.14 | L | |
06 110 3 | 3 | 50A | 35 | 130 | 0.21 | O | |
06 110 3.5 | 3.5 | 50A | 23.8 | 130 | 0,55 | R | |
06 110 4 | 4 | 50A | 21 | 120 | 0.52 | S | |
06 110 5 | 5 | 50A | 14 | 110 | 1.70 | T | |
06 110 6 | 6 | 50A | 8 | 110 | 2.30 | V | |
06 110 7 | 7 | 50A | 5.6 | 90 | 3.0 | X | |
06 110 8 | 8 | 50A | 3.5 | 80 | 5.2 | Z |
* DC Interrupting Rating (gemessen bei Nennspannung, Zeitkonstante von weniger als 50 Mikrosekunden, Batteriequelle)
* DC-Kaltwiderstand wird bei <10% des Nennstroms bei einer Umgebungstemperatur von 25 ° gemessen
* Typische Vorwölbungen I 2 t werden bei 10 In Current gemessen
Dimension (Einheit: mm / inch)
Zeitkurve löschen
Zuverlässigkeitstest
Parameter | Anforderung | Testmethode |
Tragfähigkeit | Keine Verschmelzung | Nennstrom, 4 Stunden |
Fixierzeit | Innerhalb von 120 Sekunden | 200% seines Nennstroms |
Unterbrechung der Fähigkeit | Keine mechanischen Schäden | Nachdem die Sicherung unterbrochen wurde, wird die Nennspannung erneut für 30 Sekunden angelegt |
Bigsamkeitstest | Keine mechanischen Schäden. | Abstand zwischen den Haltepunkten: 90 mm, Biegung: 3 mm, 1 Zeit, 30 Sekunden |
Beständigkeit gegenüber Lötwärme | ± 20% | 260 ° C ± 5 ° C, 10 Sekunden ± 1 Sekunde |
Lötbarkeit | 95% Abdeckungsminimum | 235 ° C ± 5 ° C, 2 ± 0,5 Sekunden 245 ° C ± 5 ° C, 2 ± 0,5 Sekunden (bleifrei) |
Temperaturanstieg | <75 ° C | 100% seines Nennstroms, Maß für die Oberflächentemperatur |
Beständigkeit gegen trockene Hitze | ± 20% | 105 ° C ± 5 ° C, 1000 Stunden |
Beständigkeit gegen Lösungsmittel. | Keine offensichtlichen Schäden an Schutzbeschichtung und -markierung | .23 ° C ± 5 ° C Isopropylalkohol, 90 Sekunden |
Restwiderstand | 10 Kiloohm oder mehr | Messen Sie den DC-Widerstand nach dem Fixieren |
Wärmeschock | . DR <10% ... | -20 ° C / + 25 ° C / + 125 ° C / + 25 ° C, 10 Zyklen |
Umwelteigenschaften
Betriebstemperatur | -20 ° C bis +105 ° C |
Lagerbedingungen-Temperatur | +5 ° C bis +35 ° C |
Lagerbedingungen - Haltbarkeit | 2 Jahre ab Herstellungsdatum |
Lagerbedingungen-Feuchtigkeit | 40% bis 75% |
Feuchtigkeitsempfindlichkeitsstufe | 1 |
ESD-Klassifizierung (HBM) | Klasse 6 |
Paketinformationen
Modell Q'ty / Reel
06 110 X 5000 Stück
Hinweis: Rollenverpackung gemäß EIA-481-1-Standard
