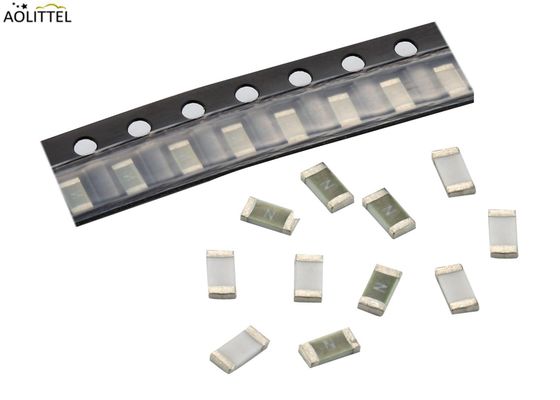

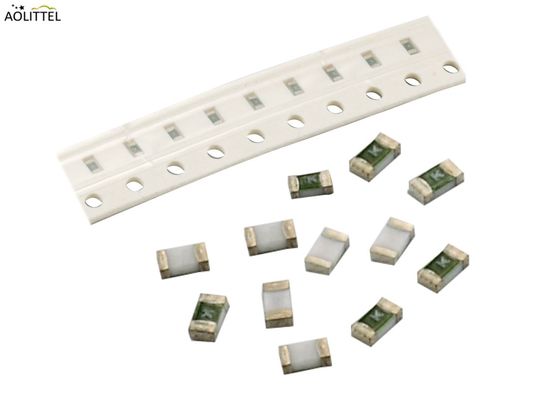

0603 Größen-Dünnfilm-sehr flinke Oberflächenberg-Sicherungen mit dem Veranschlagen von 250mA-8A 63VDC 32VDC

5000 Stück
MOQ
Verhandlungsfähig
Preis
0603 Größen-Dünnfilm-sehr flinke Oberflächenberg-Sicherungen mit dem Veranschlagen von 250mA-8A 63VDC 32VDC
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: Sehr flinke Oberflächenberg-Sicherungen
Größe: 0603
Leistungsbereich: 0.25-8A
Nennspannung: 32VDC/63VDC
Brechkapazität: 50A/80A

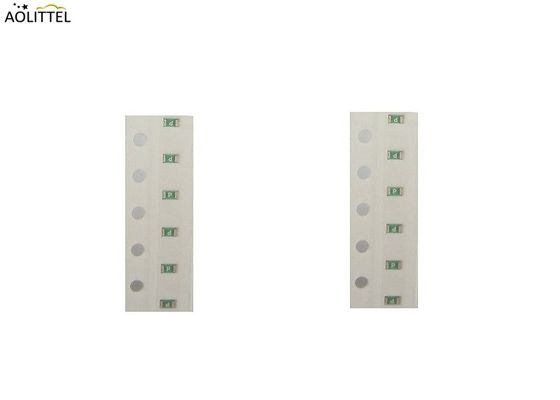

Verpackung: Band in der Rolle
Hervorheben:

Oberflächenberg-Chip-Sicherung

,

thermische Sicherung des Oberflächenbergs
Grundinformation
Markenname: Ao littel
Modellnummer: 06,000 Reihe
Zahlung und Versand AGB
Verpackung Informationen: Band, 5Kpcs pro Spule
Lieferzeit: 10 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 500.000.000 Stücke
Produkt-Beschreibung

0603 Größe Dünnschicht sehr schnell wirkende Oberflächenverbindungen mit Nennwert 250mA-8A 63VDC 32VDC

Eigenschaften

• Kompatibel mit bleifreien Löten und höheren Temperaturprofilen
• Hochleistungsmaterialien bieten eine verbesserte Leistung bei erhöhten Umgebungstemperaturen

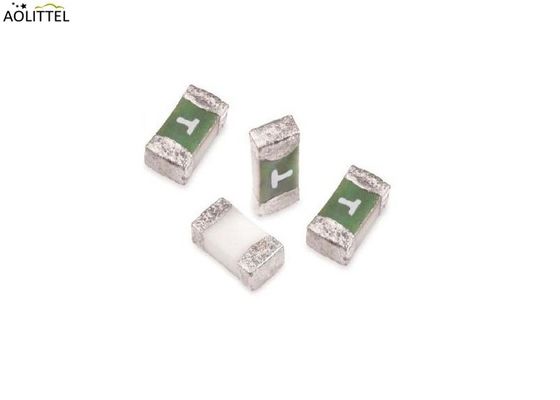

• Auf der oberen Oberfläche mit einem Code gekennzeichnet, um die Kennzeichnung der Ampereinstufung ohne Prüfung zu ermöglichen
• Niedriges Profil für hohe Anwendungen
• Flacher Oberfläche für das Abholen und Platzieren
• Das Material, mit dem das Elemente bedeckt wird, ist industriestandardmäßig nicht zu reinigen
• Montageplatte und elektrische Leistung
• Halogenfrei, bleifrei und RoHS-konform
• hohe Widerstandsfähigkeit gegen Einbrüche

Siehe auch:0603 Größen-Dünnfilm-sehr flinke Oberflächenberg-Sicherungen mit dem Veranschlagen von 250mA-8A 63VDC 32VDC 0 Herunterladen- Was ist?

Allgemeine

Die 06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Diese Serie ist zu 100% bleifrei und erfüllt die Anforderungen der RoHS-Richtlinie.

Anwendungen

Sekundärschutz für räumliche Einschränkungen:


• Mobiltelefone
• Batteriepakete
• Digitalkameras
• DVD-Player
• Festplatten.

Abmessungen (Einheit: mm/Zoll)

0603 Größen-Dünnfilm-sehr flinke Oberflächenberg-Sicherungen mit dem Veranschlagen von 250mA-8A 63VDC 32VDC 1

Aufstellung des Pads (Einheit: mm/Zoll)

0603 Größen-Dünnfilm-sehr flinke Oberflächenberg-Sicherungen mit dem Veranschlagen von 250mA-8A 63VDC 32VDC 2

Elektrische Spezifikationen nach Artikel

Teil Nr.

Bewertet

Spannung

DC

Nennstrom

(A)

 Brechkapazität (A)1 Typische Kälte. Widerstand (mOhms)2 Typischer Spannungsabfall (mV) Typische Vorgewölbung I2t (A)2Sek)3 Alpha-Marke
06 100 0.25 63 V 32 V 0.250 50A 3250 893 0.00042 D
06 100 0.375 0.375 50A 1310 587 0.00093 E
06 100 0.5 0.500 50A 1070 582 0.0020 F
06 100 0.75 0.750 50A 470 427 0.0092 G
06 100 1 1 50A 257.5 295 0.018 B/H
06 100 1.5 1.5 50A 137.5 220 0.065 H
06 100 2 - 2 50A 72 160 0.115 K
06 100 2.5 2.5 50A 52 145 0.14 L
06 100 3 3 50A 35 130 0.21 O
6 100 3.5 3.5 50A 23.8 130 0.55 R
06 100 4 4 50A 21 120 0.52 S
06 100 5 5 50A 14 110 1.70 T
06 100 6 6 50A 8 110 2.30 V
06 100 7 7 50A 5.6 80 2.8 X
06 100 8 8 50A 3.5 75 4.96 Z
Eigenschaften des Blasens
Klarzeit elektrische Eigenschaften
Nennstrom 1.0In 2.0In
250mA bis 8A Mindestens 4 Stunden Maximal 60 Sekunden

Klarzeitkurve

0603 Größen-Dünnfilm-sehr flinke Oberflächenberg-Sicherungen mit dem Veranschlagen von 250mA-8A 63VDC 32VDC 3

Eigenschaften des Produkts

Materialien

Körper: fortgeschrittenes Hochtemperatur-Substrat

Abschluss: 100% Zinn über Nickel über Kupfer

Elemente-Bedeckung: Konforme Beschichtung
Betriebstemperatur -55°C bis 90°C. Siehe Temperaturkurvenkarte.
Luftfeuchtigkeit Mil-STD-202, Methode 103, Bedingung D
Wärmeschock Widerstandsfähigkeit 5 Zyklen von 55°C bis 125°C
Vibrationen Nach MIL-STD-202
Isolationswiderstand (nach dem Öffnen) mit einer Leistung von mehr als 50 W
Widerstandsfähigkeit gegen Lötwärme Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert.

Verpackung

Verpackungsoption Verpackungsspezifikation Anzahl
8mm-Band und Rolle EIA-481 Rev. D (IEC 60286, Teil 3) 5000

Lötparameter

Rückflusszustand Freie Versammlung
Vorheiztemperatur Min (Ts(min)) 150°C
Vorwärme maximale Temperatur (Ts ((max)) 200°C
Vorwärmzeit (Min bis Max) (t) 60 bis 180 Sekunden
Durchschnittliche Aufstiegsgeschwindigkeit (Liquidus Temp (TL) bis zum Höchststand) 5°C/Sekunde max.
Der Betrag der Rückversicherung wird in den folgenden Zahlen angegeben: 5°C/Sekunde max.
Rückfluss - Temperatur (TL) (Flüssigkeit) 217°C
Rückfluss - Temperatur (tL) 60 150 Sekunden
Höchsttemperatur (TP) 250+0/-5 °C
Zeit innerhalb von 5°C der tatsächlichen Höchsttemperatur (tp) 20 40 Sekunden
Ramp-Down-Rate 5°C/Sekunde max.
Zeit bis zu 25°C Höchsttemperatur (TP) Maximal acht Minuten.
Nicht überschreiten 260°C
Wellenlöten 260°C, maximal 10 Sekunden.
