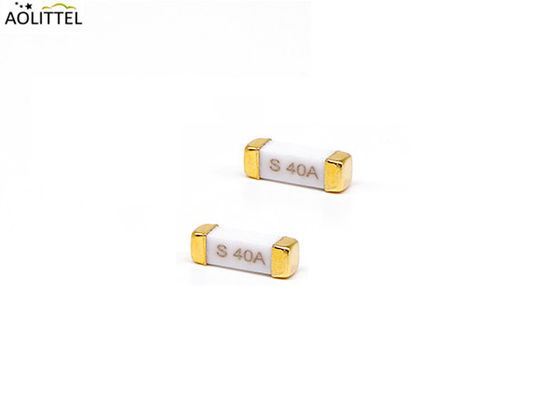

10.25x3.2mm Ziegel-Hoch-Einbruch-Typ Oberflächenaufbau Schnellblas-Keramikröhrenschutzschutzschutz 125VAC mit max. Strom 30A
Aktuelle Merkmale
% der Ampere (in) | Die Zeit der Blasen |
100% * In | 4 Stunden Min |
200% * | Maximal 120 Sekunden |
Siehe auch: Herunterladen- Was ist?
Spezifikation
Teil. Nein. | Ampereinheit | Nennspannung | Brechkapazität | Nennkältewiderstand (Ohm) | Schmelzende Integral (A2.S) |
R1032.0200 | 200 mA | 125 VAC | 50A@300VAC 50A@250VAC 200A@125VAC | 0.92 | 0.125 |
R1032.0250 | 250 mA | 0.86 | 0.145 | ||
R1032.0300 | 300 mA | 0.62 | 0.162 | ||
R1032.0315 | 315 mA | 0.55 | 0.189 | ||
R1032.0375 | 375 mA | 0.47 | 0.2 | ||
R1032.0400 | 400 mA | 0.38 | 0.238 | ||
R1032.0500 | 500 mA | 0.32 | 0.275 | ||
R1032.0600 | 600 mA | 0.285 | 0.47 | ||
R1032.0630 | 630 mA | 0.256 | 0.566 | ||
R1032.0700 | 700 mA | 0.208 | 0.805 | ||
R1032.0750 | 750 mA | 0.175 | 1.24 | ||
R1032.0800 | 800 mA | 0.155 | 1.88 | ||
R1032.1100 | 1A | 0.148 | 3.5 | ||
R1032.1125 | 1.25A | 0.102 | 4.76 | ||
R1032.1150 | 1.5A | 0.085 | 6.305 | ||
R1032.1160 | 1.6A | 0.075 | 6.505 | ||
R1032.1200 | 2A | 0.044 | 8.95 | ||
R1032.1250 | 2.5A | 0.043 | 16.025 | ||
R1032.1300 | 3A | 0.033 | 21.56 | ||
R1032.1315 | 3.15A | 0.029 | 22.75 | ||
R1032.1350 | 3.5A | 0.027 | 27.05 | ||
R1032.1400 | 4A | 0.025 | 31.808 | ||
R1032.1500 | 5A | 0.019 | 40.25 | ||
R1032.1600 | 6A | 0.018 | 67.245 | ||
R1032.1630 | 6.3A | 0.017 | 73.55 | ||
R1032.1700 | 7A | 0.015 | 76.28 | ||
R1032.2100 | 10A | 0.013 | 77.35 | ||
R1032.2120 | 12A | 0.012 | 78.18 | ||
R1032.2150 | 15A | 0.011 | 79.28 | ||
R1032.2200 | 20A | 0.011 | 80.18 | ||
R1032.2250 | 25A | 0.01 | 83.35 | ||
R1032.2300 | 30A | 0.01 | 90.08 |
Größe
Vorteile
• Schnell (schnell wirkend) | • Kleine Größe ((10,2 mm*3,2 mm) |
• Weite Bandbreite der verfügbaren Leistungsbereiche | • Breiter Betriebstemperaturbereich |
• Niedrigtemperaturentfernung | • RoHS-konform |
• Klebeband und Rollen für die automatische Platzierung | • Konfliktfreie Metalle |
Anwendung
• LED-Beleuchtung | • Notebook-PC | • Batteriegeräte | • LCD/PDP-Geräte |
• LCD-Hintergrundbeleuchtungsinverter | • Tragbare Geräte | • Stromversorgung | •Netzwerkgeräte |
• PC Server | • Kühlventilator | • Speichersystem | • Telekommunikationssystem |
• Drahtlose Basisstation | • Weißwaren | • Spielekonsole | • Bürogeräte |
• Digitalkamera | • Industrieausrüstung | • Medizinische Ausrüstung | •Fahrzeuggeräte |
Liste der Materialien
Nein, nicht wirklich. | Teilname | Material |
1 | Endkappen | Au-Plattierte Messingkappe |
2 | Körper | Nichttransparente Quadratkeramikröhren |
3 | Sicherungselement | Cu-Ag-Legierungsdraht |
Liste der Kontrollpunkte
Salzsprühprüfung
Digitalisches Mikroskop
Isolationsprüfung
Wärmeschlag
Wärmebeständigkeit der Lötung
Temperaturerhöhungsprüfung
Umweltprüfung
Hauptmaterialanalyse der Plattiertätigkeit
