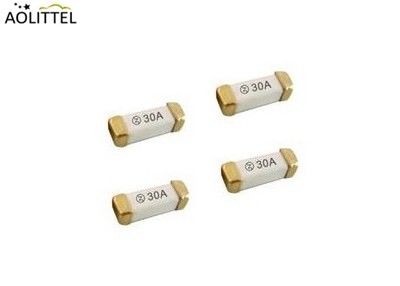

Sartfuse S1032-F Quer- NANO--Reihen-hohe gegenwärtige flinke Oberflächenberg-Sicherung 250Vac 50mA-15A 10,25x3,2MillimeterR1032
Allgemein
• Oberflächengegenwärtige Sicherung des bergs hoch
• Verfügbar in den Bewertungen von 20 bis 60 Amperen
• Höhere Nennspannung bis zu 100VDC
• Form-Oberflächenberg des Quadrats 10.25×3.20 (Millimeter)
• Betriebstemperaturbereich von -55°C zu 125°C
• Erhöhte Ausdauer des thermischen Radfahrens
• Konformes RoHS und Halogen geben frei
____________________________________________________________________________Download______
Anwendung
• Speichersystemenergie
• Ventilatorsystem für PC-Server
• Spannungsreglermodul
• Basisstationsstromversorgung
• Spannungsreglermodul für PC-Server
• Spitzenserver/Blattdatenverarbeitung
• Batterie-Management-System
Beschreibung
Reihenlangsamschlagquadrat Oberflächen-Bergsicherungen AOLITTEL R1032 sind keramischer Rohr-/Endstöpselbau, RoHS, das konform ist, das freie Halogen und Führung (Pb) befreit von den Anforderungen von RoHS-Richtlinie (2002/95/EC), mit Sicherheits-Agenturzustimmungen US (UL/CSA). Bieten Sie Vorstandsebeneprimär- und Sekundärstromkreisschutz in einer großen Vielfalt von Anwendungen. Mit widerstehender Fähigkeit des ausgezeichneten Einschaltstroms haben ausgezeichnete Zuverlässigkeit für Thermal- und Mechanikerschock, auch eine hohe Zuverlässigkeit und stabile Lötmittelfähigkeit, Endstöpsel sind im Gold/im Silber/im überzogenen Nickel verfügbar.
Agentur-Zustimmungen
Agentur | Ampere-Strecke | Agentur-Aktenzeichen |
50mA | 7A | E340427 (JDYX2) | |
50mA | 7A | E340427 (JDYX8) |
Maß
Einheit: Millimeter
Spezifikation
Teil |
Ampere |
Spannung |
Brechen |
Nominale Kälte |
I2TMelting |
R1032.0200 | 200mA | 250VAC |
50A@300VAC |
0,920 | 0,125 |
R1032.0250 | 250mA | 0,860 | 0,145 | ||
R1032.0300 | 300mA | 0,620 | 0,162 | ||
R1032.0315 | 315mA | 0,550 | 0,189 | ||
R1032.0375 | 375mA | 0,470 | 0,200 | ||
R1032.0400 | 400mA | 0,380 | 0,238 | ||
R1032.0500 | 500mA | 0,320 | 0,275 | ||
R1032.0600 | 600mA | 0,285 | 0,470 | ||
R1032.0630 | 630mA | 0,256 | 0,566 | ||
R1032.0700 | 700mA | 0,208 | 0,805 | ||
R1032.0750 | 750mA | 0,175 | 1,240 | ||
R1032.0800 | 800mA | 0,155 | 1,880 | ||
R1032.1100 | 1A | 0,148 | 3,500 | ||
R1032.1125 | 1.25A | 0,102 | 4,760 | ||
R1032.1150 | 1.5A | 0,085 | 6,305 | ||
R1032.1160 | 1.6A | 0,075 | 6,505 | ||
R1032.1200 | 2A | 0,044 | 8,950 | ||
R1032.1250 | 2.5A | 0,043 | 16,025 | ||
R1032.1300 | 3A | 0,033 | 21,560 | ||
R1032.1315 | 3.15A | 0,029 | 22,750 | ||
R1032.1350 | 3.5A | 0,027 | 27,050 | ||
R1032.1400 | 4A | 0,025 | 31,808 | ||
R1032.1500 | 5A | 0,019 | 40,250 | ||
R1032.1600 | 6A | 0,018 | 67,245 | ||
R1032.1630 | 6.3A | 0,017 | 73,550 | ||
R1032.1700 | 7A | 0,015 | 76,280 | ||
R1032.2100 | 10A | 0,013 | 77,350 | ||
R1032.2120 | 12A | 0,012 | 78,180 | ||
R1032.2150 | 15A | 0,011 | 79,280 |
Elektrische Eigenschaften
% von Ampere-Bewertung (herein) | Schlagzeit |
100% * herein | 4 Stunden minimal |
200% * herein | sek 120 maximal |
Verpacken
2000 Stücke Sicherungen auf 24mm Band-undspule auf der Spule 13 Zoll (330mm)
Führer für Sicherungs-Auswahl
Der Zweck dieses Nachschlagewerks ist, Ingenieure zu unterstützen, um Sicherungen vorzuwählen, die effektiven Stromkreisschutz für gekennzeichnete elektronische Bauelemente oder Ausrüstung bieten.
Sicherungs-Wählführer
1.Select die richtige Sicherungsgröße entsprechend dem verfügbaren Stromkreisraum.
2.Select die richtige Sicherungsform entsprechend der Befestigungsart des Stromkreises.
3.Select die richtige Sicherung entsprechend den Sicherheitsbescheinigungsstandards des Produktes erforderlichen: wie C-UL Vde, SEMKO, PSE, CCC, kc, BSI.
4.Determine die richtige Sicherungsnennspannung entsprechend der angewandten Spannung des Stromkreises.
5.Select die gegenwärtige Bewertung der passenden Sicherung (herein) entsprechend dem Arbeitsstrom des maximalen Normal des Stromkreises.
*Considered die Ausschwingfaktoren der Sicherung.
das Herabsetzen der Sicherung *Considering basiert auf der umgebenden Temperatur.
6.Consider der Stromschritt
*Calculate der maximale Wert des Stromschrittes I2 t des Stromkreises.
*Calculated den erforderlichen I2t-Wert der Sicherung.
Verzögerungssicherung gewöhnlich wird empfohlen, wenn unterscheidender Stromschritt spezifiziert wird.
7.Select die Sicherungsart.
8.The vorgewählte Sicherung macht Versuche im Stromkreis/im Produkt durch.
