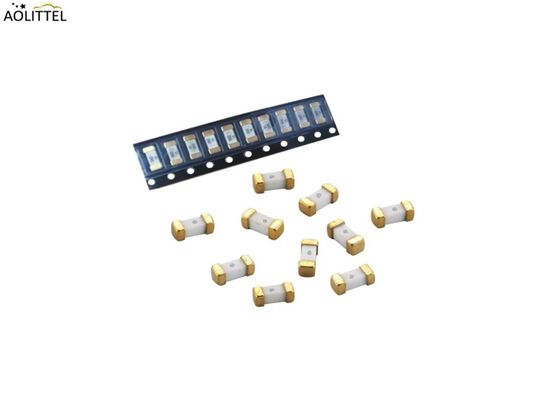

UL genehmigte Verspätung 300V 3.15A 2410 Sicherung SST1315 des Reihen-Oberflächen-Berg-SMD für LED-Beleuchtung
Anwendung
Unterhaltungselektronik
Haushaltsgeräte
Stromversorgungsgerät
Übertragungssystem
Automobilgerät
Industrielle Ausrüstung
Medizinische Ausrüstung
Batterie-Aufladungs-Gerät
____________________________________________________________________________Download______
Spezifikation
P/N |
Ampere Veranschlagen |
Spannung Veranschlagen |
Brechen Kapazität |
Nominale Kälte Widerstand (Ohm) |
I2TMelting Integral (A2. S) |
Agentur-Zustimmungen | |
UL | CUL | ||||||
SST0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0,860 | 0,145 | ● | ● |
SST0300 | 300mA | 0,620 | 0,162 | ● | ● | ||
SST0315 | 315mA | 0,550 | 0,189 | ● | ● | ||
SST0375 | 375mA | 0,470 | 0,200 | ● | ● | ||
SST0400 | 400mA | 0,380 | 0,238 | ● | ● | ||
SST0500 | 500mA | 0,320 | 0,275 | ● | ● | ||
SST0600 | 600mA | 0,285 | 0,470 | ● | ● | ||
SST0630 | 630mA | 0,256 | 0,566 | ● | ● | ||
SST0700 | 700mA | 0,208 | 0,805 | ● | ● | ||
SST0750 | 750mA | 0,175 | 1,240 | ● | ● | ||
SST0800 | 800mA | 0,155 | 1,880 | ● | ● | ||
SST1100 | 1A | 0,148 | 3,500 | ● | ● | ||
SST1125 | 1.25A | 0,102 | 4,760 | ● | ● | ||
SST1150 | 1.5A | 0,085 | 6,305 | ● | ● | ||
SST1200 | 2A | 0,044 | 8,950 | ● | ● | ||
SST1250 | 2.5A | 0,043 | 16,025 | ● | ● | ||
SST1300 | 3A | 0,033 | 21,560 | ● | ● | ||
SST1315 | 3.15A | 0,029 | 22,750 | ● | ● | ||
SST1350 | 3.5A | 0,027 | 27,050 | ● | ● | ||
SST1400 | 4A | 0,025 | 31,808 | ● | ● | ||
SST1500 | 5A | 0,019 | 40,250 | ● | ● | ||
SST1600 | 6A | 0,018 | 67,245 | ● | ● | ||
SST1630 | 6.3A | 0,017 | 73,550 | ● | ● | ||
SST1700 | 7A | 0,015 | 76,280 | ● | ● |
Struktur (Einheit: Millimeter)
Material
NEIN. | Teil-Name | Material |
1 | Endstöpsel | Au überzogene Messingkappe |
2 | Körper | Undurchsichtiges quadratisches keramisches Rohr |
3 | Sicherungselement | Draht der Legierung Cu-AG |
Betriebsstrom-Eigenschaften
% von Ampere-Bewertung (herein) | Schlagzeit |
100% * herein | 4 Stunden minimal |
200% * herein | sek 120 maximal |
Auftritt und Konfiguration
Auftritt: Keine bedeutenden Flecke, Rost oder Sprung, Kennzeichen sollten einfach sein zu erkennen.
Form: Oberflächenberg-Sicherung
Verpackungs-Informationen: MPQ: 1000pcs, Tape&Reel
Zuverlässigkeitsprüfung
NEIN. | Einzelteil | Inhalt | Referenzstandards |
1 | Produkt-Markierung | Marke, Ampere-Bewertung | AOLITEL-Markierungsstandards |
2 | Betriebstemperatur | -55°C zu 125°C | IEC60068-2-1/2 |
3 | Solderability | T=240°C±5°C, t=3sec±0.5sec, Coverage≥95% | MIL-STD-202, Methode 208 |
4 | Widerstand zu lötender Hitze | sek 10 an 260°C | MIL-STD-202, Methode 210, Testbedingung B |
5 | Isolationswiderstand (nachdem dem Öffnen) | 10.000 Ohm minimal | MIL-STD-202, Methode 302, Testbedingung A |
6 | Wärmestoß | 5 Zyklen, -65°C/+125°C, 15 Minuten an jedem extrem | MIL-STD-202, Methode 107, Testbedingung B |
7 | Mechanischer Schock | Spitze 100G's für 6 Millisekunden, 3cycles | MIL-STD-202, Methode 213, Test I |
8 | Erschütterung | 0,03" Umfang, 10-55 Hz in 1 min. 2hrs jedes XYZ=6hrs | MIL-STD-202, Methode 201 |
9 | Feuchtigkeitsbeständigkeit | 10 Zyklen | MIL-STD-202, Methode 106 |
Durchschnittliche Zeit-Strom-Kurven
Klimaeigenschaft
Wenn die Spezifikation der Sicherung, wenn die Betriebsklimatemperatur über dem Bereich hinaus gewählt wird
von 20~30℃ sollte Ingenieur die Klimaneigung der temperatur zu den Sicherungen betrachten.
Verweisen Sie bitte: Temperatur Rerating-Kurve:
