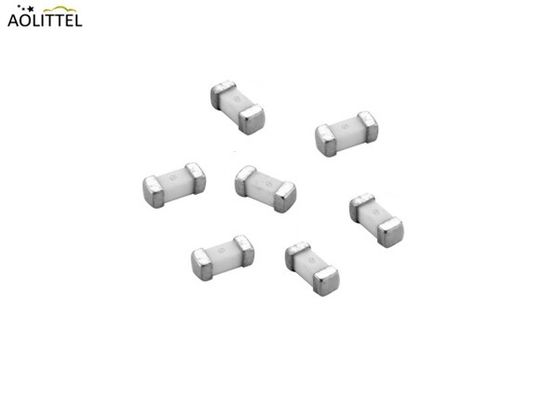

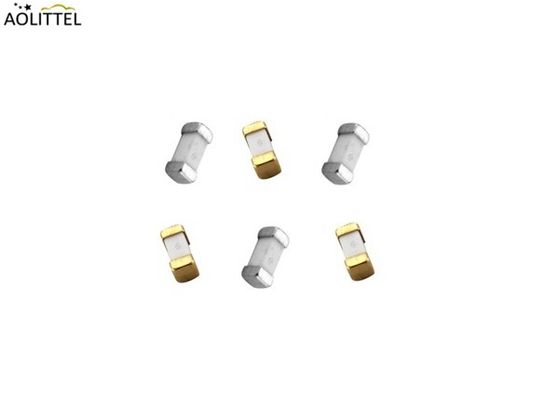

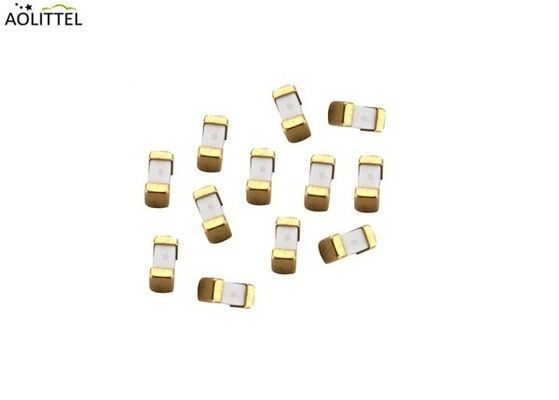

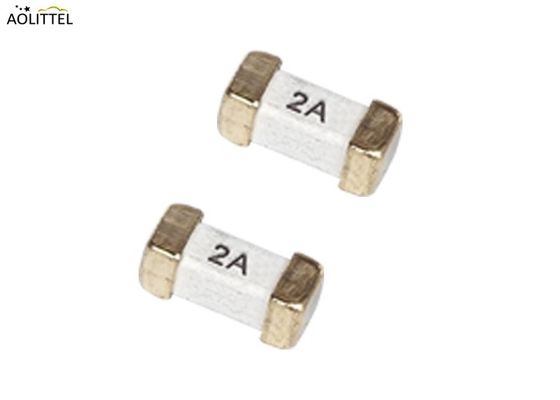

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410
1000 Stück
MOQ
0.035 to 0.06 USD Per Pieces
Preis
Bourns SinglFuse SF-2410FP100W-2 Cross UL 248-14 Precision Wire Core Surface Mount Fuses SEF 1.0A Fast Acting 2410
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: AO LITTEL
Zertifizierung: UL
Modellnummer: SEF1100
Markieren:

Oberflächenberg-Chip-Sicherung

,

thermische Sicherung des Oberflächenbergs

Zahlung und Versand AGB
Verpackung Informationen: Band in der Spule, 1.000 PC in der 7-Zoll-Durchmesser Spule, 12mm breites Band, UVP-Standard 481
Lieferzeit: 7-10 Werktage
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 100.000 Stücke pro Woche
Technische Daten
Produkt-Kategorie: Oberflächenberg-Sicherung
Hersteller: Aolittel
ROHS: Ja
Sicherungsart: Fasten Schlag
Gegenwärtige Bewertung: 1A (0.2-7A)
Nennspannung Wechselstrom: 250 VAC
Nennspannung DC: 125 VDC
Sicherungs-Größe/Gruppe: 2410 (6125 metrisch)
Minimale Betriebstemperatur: -55C
Normalbetriebshöchsttemperatur: +125C
Verpackung: Band in der Spule
Nominaler Kaltwiderstand: 0,044 Ohm
Fabrik-Satz-Quantität: 1000
Unterbrechungs-Bewertung: 100 A bei 250 VAC, 50 A bei 125 VDC, 300 A bei 32 VDC
Produkt-Beschreibung

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410

Anwendung

LCD/LED Fernsehen
Weiße Waren
PC-Server

Lcd-Monitoren
DC-/DCkonverter
DC-/ACinverter
Notizbücher/ultrabooks
Telekommunikationssysteme
Ladegeräte

____________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmDownload______

Eigenschaften

Einzelne Schlagsicherung für Überstromschutz
(UVP 2410) Abdruck 6125
Schnelle verantwortliche Präzision
UL 248-14 aufgelistet
Compliant* und Halogen RoHS geben frei
Entwurf des Drahtkernes SMD
Oberflächenberg, der für automatisierte Versammlung verpackt

Maß

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410 1

Teil-Nummerierung

Katalog

Nein.

Ampere

Veranschlagen

Spannung

Veranschlagen

Brechen

Kapazität

Nominale Kälte

Widerstand

(Ohm)

I2TMelting

Integral (A2. S)

Agentur-Zustimmungen
UL CUL
SEF0200 200mA 250VAC

50A@300VAC

50A@250VAC

200A@125VAC

0,960 0,148
SEF0250 250mA 0,860 0,145
SEF0300 300mA 0,620 0,162
SEF0315 315mA 0,550 0,189
SEF0375 375mA 0,470 0,200
SEF0400 400mA 0,380 0,238
SEF0500 500mA 0,320 0,275
SEF0600 600mA 0,285 0,470
SEF0630 630mA 0,256 0,566
SEF0700 700mA 0,208 0,805
SEF0750 750mA 0,175 1,240
SEF0800 800mA 0,155 1,880
SEF1100 1A 0,148 3,500
SEF1125 1.25A 0,102 4,760
SEF1150 1.5A 0,085 6,305
SEF1200 2A 0,044 8,950
SEF1250 2.5A 0,043 16,025
SEF1300 3A 0,033 21,560
SEF1315 3.15A 0,029 22,750
SEF1350 3.5A 0,027 27,050
SEF1400 4A 0,025 31,808
SEF1500 5A 0,019 40,250
SEF1600 6A 0,018 67,245
SEF1630 6.3A 0,017 73,550
SEF1700 7A 0,015 76,280

Klimaeigenschaften

Betriebstemperatur -55 °C zu °C +125
Lagerbedingungs-Temperatur °C +5 zu °C +35
Feuchtigkeit 40% bis 75%
Haltbarkeitsdauer 2 Jahre vom Herstellungsdatum
Feuchtigkeits-Empfindlichkeits-Niveau 1
Esd-Klassifikation (HBM) Klasse 6

Zeitverhalten

% von Ampere-Bewertung (herein)

Schlagzeit

100% * herein 4 Stunden minimal
200% * herein sek 120 maximal
1000% * herein Minute 10ms

Durchschnittliche Zeit-Strom-Kurven

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410 2

Zuverlässigkeits-Prüfung

Nein. Test Anforderung Testbedingung Prüfen Sie Hinweis
1 Rückflut und Biegung

Dcr-Änderung ≤ 20% (≤ 10% für ≤1 A)

Kein mechanischer Schaden

3 Rückfluten bei dem °C 245 gefolgt von a
2 Millimeter-Biegung
Siehe STP
Dokument
2 Solderability Abdeckung des Minimums 90% Ein Bad bei °C 245 für 5 Sekunden MIL-STD-202
Methode 208
3 Lötende Hitze
Widerstand
Dcr-Änderung ≤ 20% (≤ 10% für ≤1 A)
Neues Lötmittelabdeckung ≤ 75%
Ein Bad bei °C 260 für 10 Sekunden MIL-STD-202
Methode 210
4 Feuchtigkeitsbeständigkeit Dcr-Änderung ≤ ± 15% keine übermäßige Korrosion 10 Zyklen MIL-STD-202
Methode 106
5 Salznebel Dcr-Änderung ≤ ± 10%
Keine übermäßige Korrosion
48-Stunden-Belichtung, 5% Salzlösung MIL-STD-202
Methode 101
6 Körperschall Dcr-Änderung ≤ ± 10%
Kein mechanischer Schaden
0,4 Zoll D.A. oder 30 G zwischen
5-3000 Hz
MIL-STD-202
Methode 204
7 Mechanischer Schock Dcr-Änderung ≤ ± 10%
Kein mechanischer Schaden
1500 G, 0,5 Frau, Halbsinusschocks MIL-STD-202
Methode 213
8 Wärmestoß Dcr-Änderung ≤ ± 10%
Kein mechanischer Schaden
100 Zyklen zwischen °C -65 °C und +125 MIL-STD-202
Methode 107
9 Leben Nicht elektrisch „öffnet sich“ während der Prüfung
Spannungsabfalländerung ist kleiner
als ± 20% des Anfangswertes
80% Nennstrom (75% < 1="" A="" fuses=""> für 2000 Stunden lang bei Raumtemperatur
°C +25
Siehe STP
Dokument


* RoHS richtungweisendes 2002/95/EC am 27. Januar 2003 einschließlich Anhang und RoHS umgestaltetes 2011/65/EU am 8. Juni 2011.
** Bourns betrachtet ein Produkt, „Halogen zu sein als frei“ wenn (a) der Brom(br)-Inhalt 900 PPMs oder kleiner ist;
(b) ist der Chlor(cl)-Inhalt 900 PPMs oder kleiner; und (c) ist Gesamt(cl)-Inhalt des broms (Br) und des Chlors 1500 PPMs oder kleiner.
Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung.
Die Geräteigenschaften und -parameter in diesem Leistungsblatt können und schwanken in verschiedene Anwendungen und Leistung des aktuellen Gerätes unterscheidet möglicherweise sich im Laufe der Zeit. Benutzer sollten Leistung des aktuellen Gerätes in ihren spezifischen Anwendungen überprüfen.

Gegenwärtige Bewertungs-thermische herabsetzende Kurve

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410 3

Lötmittel-Rückflut-Empfehlungen

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410 4

Rückflut-Zustand Pb-freie Versammlung
Durchschnitt Stufenhöhe (die Ts (maximal) zu TP) Maximum 5°C /second.
Heizen Sie vor Temperatur-Minute (Ts (Minute)) 150°C
Temperatur maximal (Ts (maximal)) 200°C
Zeit (Minute zu maximalem) (Ts) 60-120 Sekunden
Rückflut Temperatur (TL) 220°C
Zeit maximal (tL) 60 Sekunden
Höchsttemperatur (TP) 260°C maximal
Rampen--untenrate 5°C/second maximal
Zeit 25°C, Temperatur (Tp) emporzuragen 8 Minuten maximal

Empfohlener Temperaturverlauf für das Wellen-Löten

Kreuz Bourns SinglFuse SF-2410FP100W-2 Präzisions-Draht-Kern-Oberflächen-Berg ULs 248-14 fixiert SEF 1.0A schnell fungierende 2410 5

Das Wellenlöten ist für 2410 Größenmodelle passend.

Verpacken

1.000 PC in der 7-Zoll-Durchmesser Spule, 12mm breites Band, UVP-Standard 481
