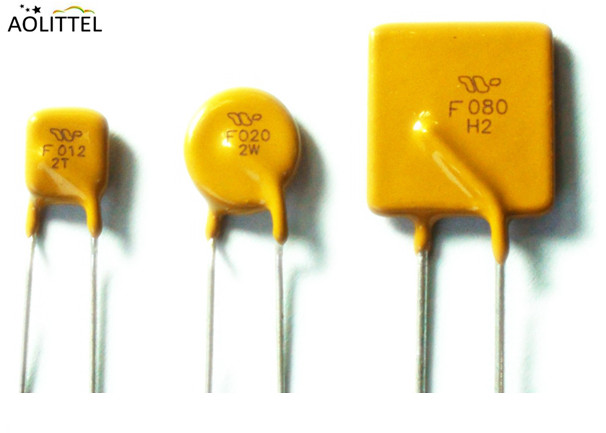

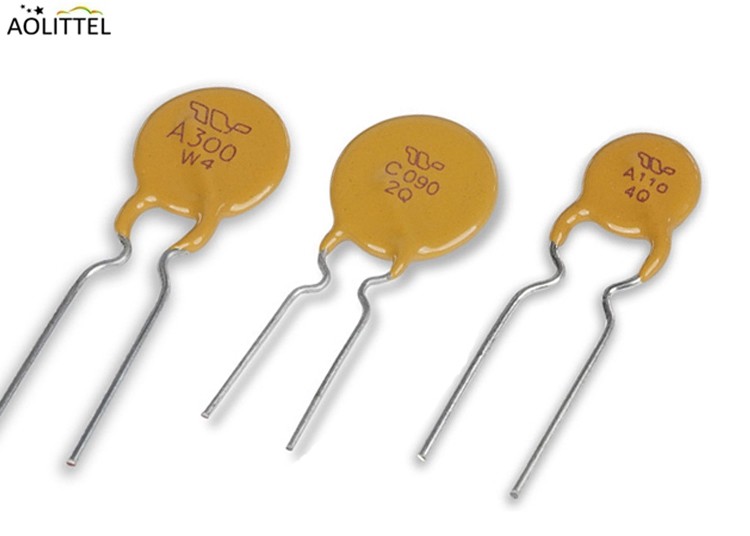

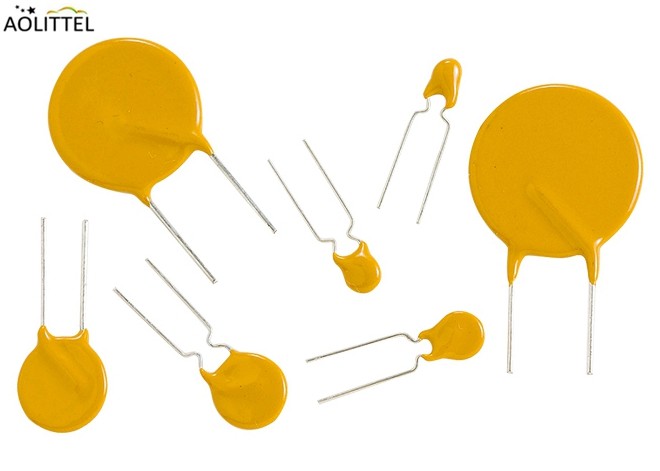

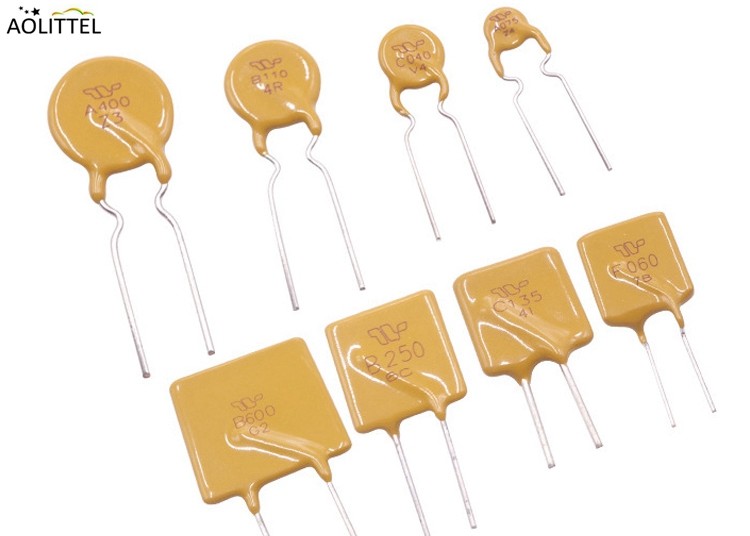

Analoge verbleite PTC rückstellbare radialsicherung TRF012 250V 0.12A TE-Zusammenhang PolySwitch

TE-Konnektivität PolySwitch Analog Radial-Blei-PTC-Rückstellbarer Sicherung TRF012 250V 0,12A

Einleitung

Der Schutz vor Überstrom ist eine grundlegende Notwendigkeit für elektrische Geräte.Aber nur wenige von ihnen sind vertraut mit den Arten von Überstromschutzgeräten-Ao littel PTC Resettable Fuse, die in Elektronikplatten gefunden werdenObwohl dies keine umfassende Liste ist, gibt es im Wesentlichen drei Arten von Überstromschutzgeräten in der Elektronik.

• Einmalige Sicherungen (Einmalige Sicherung, in der Regel SMD-Sicherung,Glassicherung,keramische Sicherung,Subminiatursicherung)

• Positive Temperaturkoeffizient PTC-Wiederherstellungs Sicherungen

• Elektronische Sicherungen (eFuses)

Siehe auch: Herunterladen- Was ist?

Vorteil

• 0,02 2A Haltestrombereich, Betriebsspannung 60VDC

• Unterbrechungsgrad 250 VAC

• Schnelle Reisezeit

• Verbundene und sortierte schmale Widerstandsbereiche

• RoHS-konform, bleifrei und Halogen-F

• Geräte mit Radialblei
• Geheiztes, flammschutzfähiges Epoxypolymer-Dämmmaterial erfüllt die UL 94V-0-Anforderungen
• Massenverpackung oder Klebeband und Rollen sind bei den meisten Modellen erhältlich
• Anerkennung durch Agenturen: UL,CUL,TUV,ROHS,CTI

• Wird verwendet, um Telekommunikationsnetzwerkgeräten zu helfen, die in ITU K.20 und K. beschriebenen Schutzanforderungen zu erfüllen.21.

• TreffenISO/TS16949: 2009 / IATF16949 / AEC-Q200 Qualitätsmanagementsysteme

Anwendungen

Fast überall gibt es eine Niederspannungs-Stromversorgung von bis zu DC60V und eine zu schützende Last, darunter:

• Sicherheits- und Feueralarmsysteme
• Analog- und digitale Linienkarten
• Modem und DSL

Elektrische Eigenschaften

Produktmaße und Kennzeichnung (Einheit: mm)

Temperaturverringerung

Die Leistung der durchschnittlichen Zeitstromkurven und der Temperaturveränderungskurve wird durch eine Zahl oder Variablen beeinflusst, und diese Kurven dienen nur als Orientierung.Der Kunde muss die Leistung in seiner Anwendung überprüfen.

Typische Fahrtzeit bei 25°C

Die Time-to-Trip-Kurven stellen die typische Leistung eines Geräts in einer simulierten Anwendungsumgebung dar.Die tatsächliche Leistung in spezifischen Kundenanwendungen kann aufgrund des Einflusses anderer Variablen von diesen Werten abweichen..

Paketinformationen

A: in großen Mengen

TRF012: 20000 Stück pro Karton, 6,5 kg pro Karton

B: Spezifikation für Band und Rolle

Geräte, die nach den Normen EIA468B/IEC286-2 mit Klebeband versehen sind.

Spezifikationen

Umweltspezifikationen

Leitfaden für die Auswahl von Agenturspezifikationen für Telekommunikations- und Netzwerkanwendungen

*Die Geräte sollten unabhängig für die Verwendung in einer bestimmten Anwendung bewertet und getestet werden

Anwendungsleitfaden für Schutz

Vergleich der Technologien

Einmalverschlüsse ((Einmalverschlüsse, in der Regel SMD-Schlüsse, Glasverschlüsse, Keramikverschlüsse, Subminiaturverschlüsse, thermische Verschlüsse usw.), die auf dem Schmelzen einer Metallverbindung basieren,muss nach einem einzigen Hochstromereignis ausgetauscht werdenFür LED-Glühlampen ist die Lösung für eine ausgeblasene Sicherung einfach, eine andere Glühbirne zu kaufen.Es ist eine geringe Kosten und der Fehler, der zur offenen Sicherung führt, erfordert wahrscheinlich den Austausch der Glühbirne sowiesoPTC-Rückstellsicherungen sind eine Weiterentwicklung von One-Shot-Sicherheiten. Wenn ein Kurzschluss auftritt, erwärmen sie sich und wechseln von einem Niedrigwiderstandszustand zu einem hohen Widerstandszustand.Sie abkühlen lassen (normalerweise durch das Entfernen der Leistung) setzt sie auf den niedrigen Widerstandszustand zurück.

Die wieder einstellbaren PTC-Sicherheiten sind sowohl in Keramik (CPTC) als auch in Polymer (PPTC) -Typen erhältlich.Keramiktypen werden in empfindlichen Anwendungsbereichen wie Telekommunikation verwendet, wo sich der Widerstand nach dem Ausstoßen nicht viel ändern darfDer Polymertyp wird in vielen allgemeinen Elektronik-Anwendungen verwendet und wird manchmal alternativ als zurücksetzbare Sicherung oder Polyschalter bezeichnet. Hier wird ein Polymer-Typ mit einem eFuse verglichen. eFuses verwenden ein völlig anderes Funktionsprinzip als One-Shot- oder PTC-SchutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzscheFuses messen tatsächlich den Strom und schalten einen internen Schalter aus, wenn der Strom eine bestimmte Grenze überschreitet.

Da es sich bei eFuses um Halbleiter-Integrationsschaltungen handelt, haben sie eine schnelle (normalerweise weniger als 10 s) Reaktion auf Kurzschlüsse sowie eine Vielzahl von Funktionen, die enthalten sein können:

• Fähigkeit zum Betrieb über Temperaturen mit minimalem Parameterwechsel

• Keine Verschlechterung nach einem Fehler; der Betriebswiderstand hängt nicht von der Anzahl der Fehler ab

• Programmierbare Stromgrenze

• Aktivieren des Pins, um das Gerät ein- oder auszuschalten

• Fehlerknopf, um zu signalisieren, dass etwas schief gelaufen ist, um die Logik oder andere Stromleitungen zu steuern

• Weichstart zur Begrenzung des Einschlagstroms

•Spannungsklemme, um zu verhindern, dass Spitzen an Spannung die Last erreichen

• Auswahl des Anschlusses oder des automatischen Wiederholungsversuchs, so daß alles wieder eingestellt wird, wenn die Last wiederhergestellt wird, aber ohne dass der Strom abgeschaltet werden muss

• Umkehrstromblockade

Der eFuse hat jedoch wohl auch einige Nachteile, wie z. B. mehr Endgeräte zu haben und einen Verzerrungsstrom zu benötigen, um zu arbeiten.

Auf der grundlegendsten Ebene benötigt ein eFuse aufgrund seiner Architektur mindestens drei Endgeräte: Eingang, Ausgang und Boden.In einigen Fällen wäre es besser, ein zwei-Terminal-Gerät zu haben, um Layout-Routing einfacher zu machenZum Beispiel ist es nicht notwendig, ein PTC mit der Bodenebene zu verbinden.

Da die PTC-Wiedersetzbarkeit keine Erdungsanlage erfordert, fließt der Strom nur von Eingang zu Ausgang.Dies ist ein offensichtlicher Vorteil für batteriebetriebene AnwendungenDie jüngsten eFuses haben jedoch den Verzerrungsstrom erheblich reduziert.Die NIS5135 hat einen Verzerrungsstrom etwa 10 mal höher.Während es wahr ist, daß die eFuse aufgrund ihrer Halbleiterarchitektur komplizierter ist, haben die Fortschritte in der Halbleitertechnologie die Größe und damit die Kosten von eFuses erheblich reduziert..Zum Beispiel ist einer der ersten eFuses von ON Semiconductor der NIS5112 mit 30 m RDS ((on) im SOIC−8 (5 × 4 × 1,75 mm) Paket.0 mm) DFN10 Paket und hat die Hälfte des RDS eingeschaltet.
