HR6022 ist ein hoch integriertes und leistungsstarkes Wireless LAN (WLAN) USB2.0 Netzwerkoberflächengerät.
1.1 Übersicht

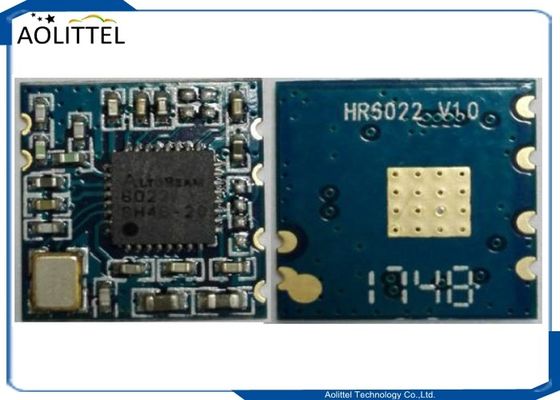

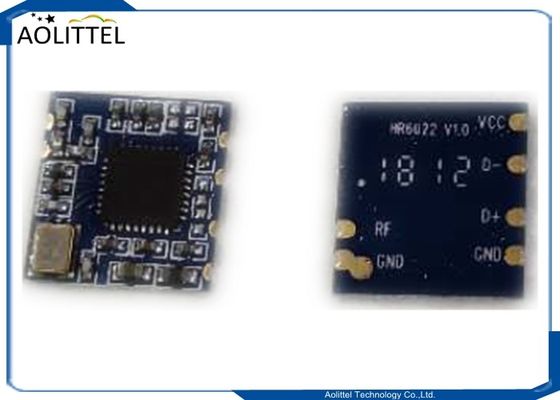

Die allgemeine Hardware für das Modul ist in Abbildung 1 dargestellt.Es ist ein hoch integriertes Single-Chip 1*1 MIMO (Multiple In Multiple Out) Wireless LAN (WLAN) USB2.0 Netzwerkoberflächencontroller, die der Norm 802.11n entsprechen
Es kombiniert einen MAC, ein 1T1R-fähiges Basisband und RF in einem einzigen Chip.Es ist so konzipiert, dass es eine ausgezeichnete Leistung bei geringem Stromverbrauch bietet und die Vorteile eines robusten Systems und einer kostengünstigen.
1.2 Bezug auf die Spezifikation
Diese Spezifikation basiert auf den nachstehend aufgeführten zusätzlichen Referenzen.
IEEE 802.11b
IEEE 802.11g
IEEE 802.11n
1.3 Systemmerkmale
| Hauptchipset |
Altbeam ATBM6022 |
| Betriebsfrequenz |
2.412 ∙ 2.484 GHz |
| WIFI-Standard |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen mit einem Fahrzeugvertrieb. |
| Modulation |
802.11b: CCK ((11, 5,5 Mbps), QPSK ((2 Mbps), BPSK ((1 Mbps)
802.11 g/n: OFDM |
| PHY Datenquoten |
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps
802.11n: bis zu 150 Mbps |
| Empfängerempfindlichkeit |
130 M: -70 dBm@10% PER; 108 M: -70 dBm@10% PER; 54 M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
Der Anteil der in der Tabelle 1 aufgeführten Flächen an den Flächen ist in der Tabelle 1 angegeben. |
| Host-Schnittstelle |
USB 2.0 |
| Betriebsbereich |
Bis zu 150 Meter im Freien |
| HF-Leistung |
< 14 dBm@11n, < 18 dBm@11b, < 15 dBm@11g |
| HF-Antenne |
Außenantenna (2.4 GHz 50 Ohm Widerstand) |
| Unterstützung des Betriebssystems |
Android / Linux |
| Sicherheit |
WEP,TKIP,AES,WPA,WPA2 |
| Stromverbrauch |
3.3Vdc 300mA@11n Max. |
| Betriebstemperatur |
-20~+70°C Umgebungstemperatur |
| Speichertemperatur |
Umgebungstemperatur -40°C bis +70°C |
| Luftfeuchtigkeit |
5% bis maximal 90% (nicht kondensiert) |
| Abmessung |
Typische L13.00*W12.20*H2.00mm |
2Mechanische Spezifikation
2.1 Umriss Zeichnung L13mm*W12.2mm
2.2 Definition der Stecknadel
| - Ich bin nicht hier. |
Name |
Beschreibung |
| 1 |
Vbus |
3.3V Gleichspannungsstromzufuhr |
| 2 |
- Das ist... |
USB-Daten DN |
| 3 |
D+ |
USB-Daten-DP |
| 4 |
GND |
Boden |
| 5 |
RF GND |
HF-Boden |
| 6 |
MURFEN 1 |
Antenne für die Anzeige von Antennen |
Über uns
Aolittel Technology Co., Ltd. neues Projekt
Hauptprojekte: Produktion von Leiterplatten; SMT-Chipverarbeitung, DIP-Plug-in-Assemblerprobung, Generationsdesign, OEM und andere One-Stop-Produktions- und Verarbeitungsdienstleistungen.
Aolittel Technology Co., Ltd. ist ein professioneller Hersteller aller Arten von elektronischen Produkten.DIP-Plug-in, Montage, Prüfung, Erzeugungsplanung, Ein-Stopp-Produktion und Verarbeitungsdienstleistungen wie Gießerei-Materialien.
PCB-Leiterplattenfabrik - mit automatischer Produktionslinie, Fabrikfläche von mehr als 10.000 Quadratmetern, kann hergestellt werden: Einplatten-, Doppelplatten-Mehrschichtplatten usw. ...monatliche Produktionskapazität von 60.000 Quadratmetern.

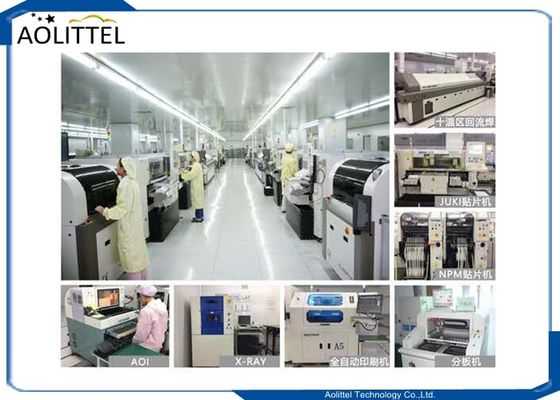

SMT SMT-Verarbeitung 5 automatische Hochgeschwindigkeits-SMT-Patch-Produktionslinien, Fabrikfläche von mehr als 6.000 Quadratmetern, Ausrüstung AOI, Röntgenstrahl, automatische Druckmaschine,Panasonic NPM / JUK Platzierungsmaschine 20, kann jeden Tag platziert werden - tausend fünf Millionen Punkte, können alle Arten von elektronischen Produkten hergestellt und verarbeitet werden.Klasse 000 staubfreie antistatische Werkstatt, die eine zuverlässige Garantie für die Qualität der Produktion bietet; die Bereitstellung hochwertiger Produkte für inländische und ausländische Kunden.
