Universal hohe Spannung hohe Helligkeit IC AC LED Licht Linear Treiber ODM Lösungen für Bodenbeleuchtung
Übersicht
AO LITTEL, einer der führenden Hersteller von Schutzkreislaufkomponenten in Dongguan, exportiert Produkte in mehr als 100 Länder mit hoher Qualität und wettbewerbsfähigen Preis.Nach unseren Erfahrungen mit dem Service, haben wir genügend Leistung, um Linear-LED-Licht-Treiber zu produzieren, daher beginnen wir, Linear-LED-Treiber ODM-Lösungen ab sofort zur Verfügung zu stellen.Wir haben große Vorteile, dass wir qualitativ hochwertige Komponenten verwenden können, die von uns selbst hergestellt werden., wodurch die Qualität gewährleistet und die Kosten gesenkt werden, um den Kunden zu unterstützen, den Markt zu gewinnen.
Qualität ist unsere Kultur, Komponenten wie LED-Chips, Aluminiumdicke,Es wird darauf hingewiesen, dass wir außer unserem Standardartikel auch Kunden mit kundenspezifischem Service unterstützen, wie Abmessungen, Volts, Temperatur, Lumen usw.
Siehe auch: Herunterladen- Was ist?
Erweiterte Datei: Ao littel LED Lighting Driver ODM Solutions.PDF
Siehe auch: Herunterladen- Was ist?
Vorteile
Besonderheiten verfügbar
Ausgezeichnete Stabilität und lange Lebensdauer
Hoher PF-Wert > 0.98, Niedrige THD< 20%
Vollständig SMT-Projekt, kleine Größe
Keine Emission schädlicher kurzer Wellenlängen
Ideal für LED-Spotbeleuchtung und Bodenbeleuchtung
Einhaltung von CE, ROHS usw. verfügbar, wenn es zum Endprodukt zusammengebaut wird
Hohe Effizienz> 90%
Schutz vor Temperaturüberschreitung ((120°)
Die meisten verwendeten Komponenten wurden von uns selbst hergestellt.
Hochspannungs-Linearkonstantenstrom-LED-Treiber, Wechselstrom-Eingang direktes Design ohne AC-DC-Transformator, LED-Lichtdesign werden flexibler und bequemer
Keine Notwendigkeit E-Kappe erforderlich, sehr stabil, Lebensdauer ist sehr lang wie LED-Perlen.
Mit hoher Leistung, Energieeinsparung Funktion gut in der tatsächlichen Anwendung durchgeführt, kann es für LED-Spot-Beleuchtung, Bodenbeleuchtung verwendet werden.

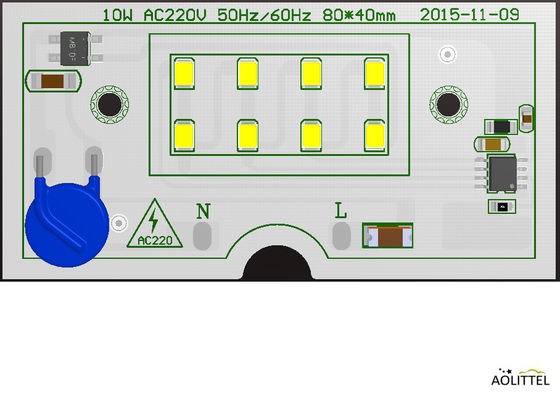

Abmessung
Einheit: mm
KomponentenListe
| Komponentenliste |
|
Teil
|
Spezifikation
|
Anzahl |
Referenzen
|
| Widerstand |
Aolittel R0805 R ± 1% |
4 |
R1 |
| Widerstand |
Aolittel R1206 |
4 |
R8-R11 |
| Sicherung |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
1 |
F1 |
| Sicherheitskondensator |
C1808 |
1 |
C1 |
| Kondensator |
C1206 |
1 |
R2 |
| LED-Leuchte |
HL 2835 36V 6000K |
8 |
D1-D8 |
| Brückendiode |
MB10F |
1 |
BD1 |
| MOV |
Aolittel 10D431K 275Vac |
1 |
VR1 |
| IC |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
1 |
U1 |
| PCB (mm) |
L=80 W=40 T=1,6 1 Schicht/Cu 1 Unze/Weißes PSR |
|
- |
Höchstratings
Umgebungstemperatur 25°C, wenn keine speziellen Anweisungen vorliegen
| Parameter |
Symbol |
Maximalwert |
| Eingangsspannung |
V |
260 V |
| Eingangsstrom (einziger IC) |
Ich... |
HF3028--- 90mA |
| Bei der Prüfung der Qualität der Produkte sind die folgenden Anforderungen zu beachten: |
| Arbeitstemperatur |
- Das ist nicht wahr. |
-60°C ∼85°C |
| Lagertemperatur |
TSTG |
- 4 |
| |
|
ohne Wärmeklammern--2KV |
| mit thermischen Pads - 10 KV |
Hauptelektro-optische Eigenschaften ((T=25°C)
| Eingangsspannung |
AC220V-240V |
| Eingangsstrom (AC230V) |
mA |
| Frequenzbereich |
50 Hz bis 60 Hz |
| THD |
≤ 20% |
| Leistungsfaktor (PF) |
> 098 |
| Systemverbrauch ((AC230V) |
50 W±5% |
|
LED-Leuchteffizienz
(AC230V)
|
≥ 100 LM/W |
|
LED-Lichtstrom
(AC230V)
|
≥ 5000LM |
| Zertifizierung |
6000K±300K |
| Ra |
> 80 |
|
Max. Überspannung
|
4 000 V |
|
Lebensdauer
|
≥50.000 H |
| Stromkabel |
L ((LIVE) N ((NULL) |
| (G.W.) |
g±2g |
| PCB (mm) |
80*40 mm |
Anmerkungen
*Die vorstehenden Parameter basieren auf den aktuellen Prüfbedingungen und schlagen vor, daß die Spitzentemperatur des Moduls nach der Anwendung mit einem geeigneten Heizkörper 75°C nicht überschreiten darf.
1.Die obigen Parameter sind der stabile Wert nach 5 Minuten mit einem Simulationskühler getestet, unterschiedliche Kühler werden einen kleinen Unterschied haben.
2 Φv ist die mit einer integrierten Kugel gemessene Gesamtleuchtstromleistung.
3Die Betriebsspannung darf nicht die maximale Spannung überschreiten, die die Kunden seit langem benutzt haben.
