Wurden lineare LED Fahrer-Lösungen hohen PFC THD ODM Dimmable 4KV Schlingerschutz-Zulassungsbedingungen gerecht

Hohe PFC-THD ODM Dimmbare 4KV-Anti-Surge-Lineare LED-Treiberlösungen Zertifizierungsanforderungen erfüllt

Eigenschaften

Hergestellt aus 500-Volt-Hochdruckverfahren

MOS-Ausgangsstrom bis 350 mA

Eintrittsspannung 110V/220V

mit einer Spannungskompensation für Leitungen

Unterstützung der analogen Spannungsdimmungsfunktion

Mit VS-Pin ist Energiekontrolle

Unterstützung von mehreren Parallelanwendungen zur Steigerung der Ausgangsleistung

Unterstützung des mehrsegmentartigen Serienbetriebsmodus zur Verbesserung von PFC/THD

mit Temperatur-Rückschlagfunktion von -10% / °C

Überspannungsschutz (verstellbar)

Unterstützung des mehrsegmentartigen Serienbetriebsmodus zur Verbesserung von PFC/THD

Jede Harmonik entspricht der Norm IEC6100-3-2

mit einer Leistung von mehr als 50 W

Start des Stromschutzes

Niederspannungsstartfunktion

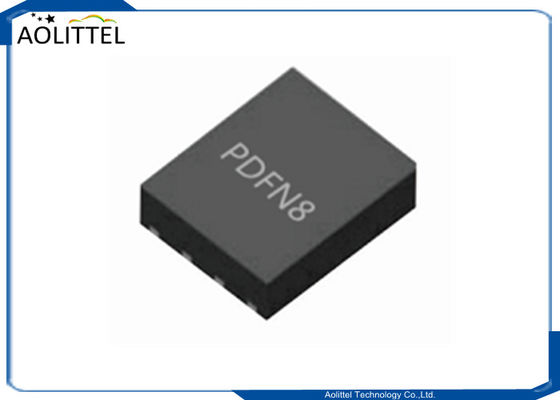

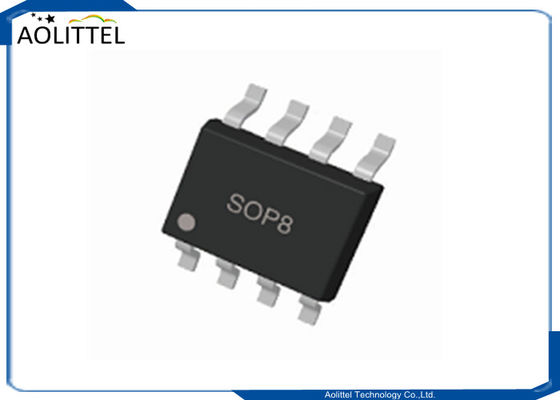

Paketformular SOP-8, SOT-89, TO-252

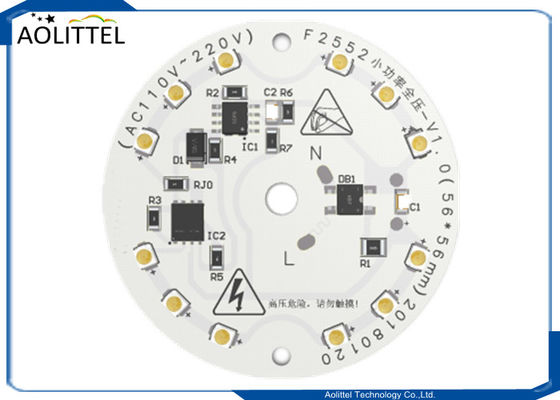

Hochleistungsunterleuchten, Glühbirnen, Scheinwerfer, LED-Leuchten für Zertifizierungsanforderungen

F Linear-Serie Chip Matching Auswahl Tabelle

Produktspezifikation

Was ist das Konstante-Leistungs-Design von LED-Treiber?

LEDs mit konstanten Stromversorgungsmodus zu betreiben, ist in letzter Zeit ein beliebtes Thema.

Vor der Diskussion über das obige Problem müssen wir verstehen, warum die LED durch einen konstanten Strom angetrieben werden muss. Wie in Abbildung (a) LED I-V Kurve gezeigt, wenn die LED Vorwärtsspannung um 2,5% geändertder Strom durch die LED wird sich entsprechend um etwa 16% ändernDie Veränderung der hohen und niedrigen Temperatur kann sogar die Spannungsänderung um 20% oder mehr verursachen.Die Helligkeit der LED ist proportional zum Vorstrom der LED. Wenn der Strom in großem Maßstab variiert, so ist die Helligkeit. Daher muss LED durch eine konstante Stromquelle angetrieben werden. Kann die LED jedoch durch konstante Leistung angetrieben werden?,Erstens sollten wir vernachlässigen, ob eine konstante Leistung gleichbedeutend mit einer konstanten Helligkeit ist oder nicht.Wenn die Antwort ja ist, warum entwickeln LED-Treiberhersteller nicht den Konstantenstrom-LED-Treiber?Es ist nicht schwierig, einen Treiber mit Konstante Leistung zu entwerfen, solange die Implementierung der MCU (Micro Controller Unit) in einem LED-Treiber durchgeführt wird, bei dem die Steuerausgangsleistung auf den PWM (Pulse Width Modulation) -Zyklus bezieht.

Zur Steuerung des PWM-ArbeitszyklusDer Mikrocontroller ist für die Berechnung zwischen den Rückkopplungssignalen der Ausgangsspannung und des Stroms verantwortlich und treibt die Ausgabe so an, dass sie sich auf die konstante Leistungskurve in blau der Abbildung b bezieht., so daß die konstante Leistung erreicht werden kann.um eine konstante Leistung LED-Treiber nicht nur Kosten eine gewisse Menge an Geld, sondern auch ein anderes Problem verursacht, dass der Ausgangsstrom aufgrund der Beschädigung von LED erhöhenDa die LED eine Komponente mit einem negativen Temperaturkoeffizienten ist, ist es wichtig, dass dieBei höherer Temperatur wird eine Verringerung des Ausgangsstroms zur Aufrechterhaltung der hohen Lebensdauer der LED erwartet.Dennoch steht die Konstante-Leistungsmethode in Widerspruch zu dieser Betrachtung.Die Konstante Leistung Design LED-Treiber erhöhen den Ausgangsstrom beziehen sich auf niedrigere Ausgangsspannung für hohe Temperatur Anwendung. Zusammenfassend ist unter Berücksichtigung verschiedener Faktoren die Bereitstellung eines - ähnlich konstanter Leistung - LED-Treibers mit einem breiten Spektrum an Ausgangsspannung und Strom die wirksamste Lösung.

Die von MEAN WELL hergestellten Konstante-LED-Treiber sind speziell entwickelt, um den Kunden eine breite Bandbreite an Spannung und Strom zu bieten.die Fehlanwendung aufgrund der Eigenschaften der LEDs, und Schäden an den Leuchten zu verursachen, bietet eine breite Palette, ähneln konstante Leistung ist derzeit die ausreichendste Lösung.
