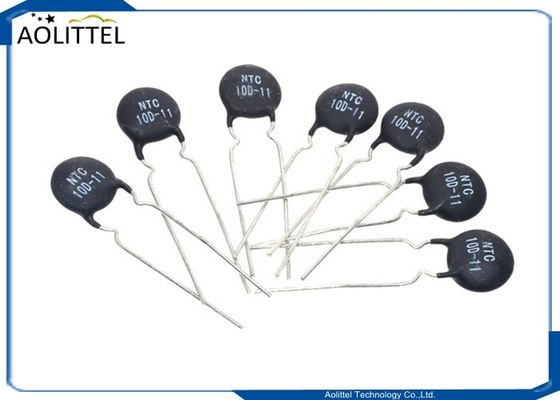

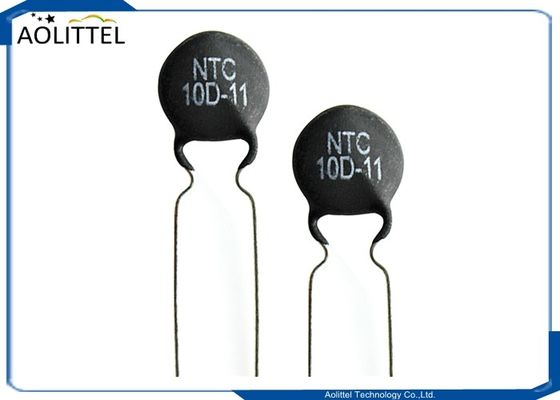

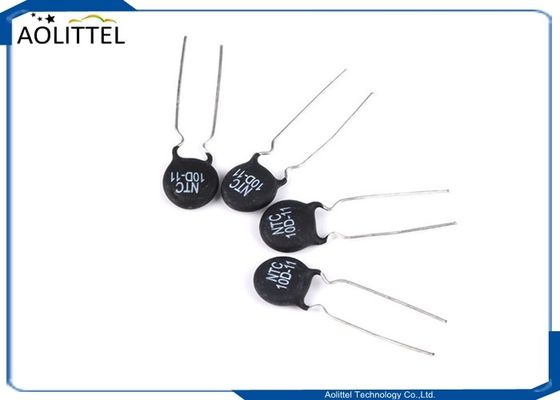

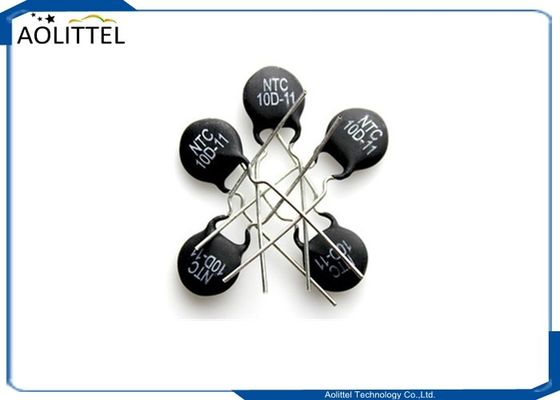

Einschaltstromunterdrücker 10D-11 Scheiben-NTC-Thermistor 11 mm 3A 10 Ohm +/-20 % 10D11 P7,5 mm
Parameter des Einschaltstrombegrenzer-Thermistors MF 72 NTC-Serie
| P/N |
R25(Ω) |
R-Toleranz |
Imax(A) |
IB(A) |
RS(Ω) |
δ(Mw/℃) |
τ(Sek) |
| 5D |
|
|
|
|
|
|
|
| 5D-5 |
5 |
±20 % |
1 |
2 |
0,353 |
6 |
20 |
| 10D-5 |
10 |
±20 % |
0,7 |
1.4 |
0,771 |
6 |
20 |
| 15D-5 |
15 |
±20 % |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 22D-5 |
22 |
±20 % |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 33D-5 |
33 |
±20 % |
0,5 |
1 |
1.2 |
6 |
20 |
| 47D-5 |
47 |
±20 % |
0,4 |
0,8 |
1.5 |
6 |
20 |
| 68D-5 |
58 |
±20 % |
0,4 |
0,8 |
2.1 |
6 |
20 |
| 200D-5 |
200 |
±20 % |
0,1 |
0,2 |
6.259 |
6 |
20 |
| 9D |
|
|
|
|
|
|
|
| 3D-9 |
3 |
±20 % |
4 |
8 |
0,12 |
11 |
35 |
| 4D-9 |
4 |
±20 % |
3 |
6 |
0,19 |
11 |
35 |
| 5D-9 |
5 |
±20 % |
3 |
6 |
0,21 |
11 |
34 |
| 6D-9 |
6 |
±20 % |
2 |
4 |
0,315 |
11 |
34 |
| 8D-9 |
8 |
±20 % |
2 |
4 |
0,4 |
11 |
32 |
| 10D-9 |
10 |
±20 % |
2 |
4 |
0,458 |
11 |
32 |
| 12D-9 |
1 |
±20 % |
1 |
2 |
0,652 |
11 |
31 |
| 16D-9 |
16 |
±20 % |
1 |
2 |
0,802 |
11 |
30 |
| 20D-9 |
20 |
±20 % |
1 |
2 |
0,864 |
11 |
30 |
| 22D-9 |
22 |
±20 % |
1 |
2 |
0,95 |
11 |
30 |
| 30D-9 |
30 |
±20 % |
1 |
2 |
1.022 |
11 |
30 |
| 33D-9 |
33 |
±20 % |
1 |
2 |
1.124 |
11 |
30 |
| 50D-9 |
50 |
±20 % |
1 |
2 |
1.252 |
11 |
30 |
| 60D-9 |
60 |
±20 % |
0,8 |
1.6 |
1.502 |
11 |
30 |
| 80D-9 |
80 |
±20 % |
0,8 |
1.6 |
2.01 |
11 |
30 |
| 120D-9 |
120 |
±20 % |
0,8 |
1.6 |
3.015 |
11 |
30 |
| 200D-9 |
200 |
±20 % |
0,5 |
1 |
5.007 |
11 |
32 |
| 400D-9 |
400 |
±20 % |
0,2 |
0,4 |
9.852 |
11 |
32 |
| 11D |
|
|
|
|
|
|
|
| 2,5D-11 |
2.5 |
±20 % |
5 |
10 |
0,095 |
13 |
43 |
| 3D-11 |
3 |
±20 % |
5 |
10 |
0,1 |
13 |
43 |
| 4D-11 |
4 |
±20 % |
4 |
8 |
0,15 |
13 |
44 |
| 5D-11 |
5 |
±20 % |
4 |
8 |
0,156 |
13 |
45 |
| 6D-11 |
6 |
±20 % |
3 |
6 |
0,24 |
13 |
45 |
| 8D-11 |
8 |
±20 % |
3 |
6 |
0,255 |
14 |
47 |
| 10D-11 |
10 |
±20 % |
3 |
6 |
0,275 |
14 |
47 |
| 12D-11 |
12 |
±20 % |
2 |
4 |
0,462 |
14 |
48 |
| 16D-11 |
16 |
±20 % |
2 |
4 |
0,47 |
14 |
50 |
| 20D-11 |
20 |
±20 % |
2 |
4 |
0,512 |
15 |
52 |
| 22D-11 |
22 |
±20 % |
2 |
4 |
0,563 |
15 |
52 |
| 30D-11 |
30 |
±20 % |
1.5 |
3 |
0,667 |
15 |
2 |
| 33D-11 |
33 |
±20 % |
1.5 |
3 |
0,734 |
15 |
52 |
| 50D-11 |
50 |
±20 % |
1.5 |
3 |
1.021 |
15 |
52 |
| 60D-11 |
60 |
±20 % |
1.5 |
3 |
1.212 |
15 |
52 |
| 80D-11 |
80 |
±20 % |
1.2 |
2.4 |
1.656 |
15 |
52 |
| 13D |
|
|
|
|
|
|
|
| 1.3D-13 |
1.3 |
±20 % |
7 |
14 |
0,062 |
13 |
60 |
| 1,5D-13 |
1.5 |
±20 % |
7 |
14 |
0,073 |
13 |
60 |
| 2,5D-13 |
2.5 |
±20 % |
6 |
12 |
0,088 |
13 |
60 |
| 3D-13 |
3 |
±20 % |
6 |
12 |
0,092 |
14 |
60 |
| 4D-13 |
4 |
±20 % |
5 |
10 |
0,12 |
15 |
67 |
| 5D-13 |
5 |
±20 % |
5 |
10 |
0,125 |
15 |
68 |
| 6D-13 |
6 |
±20 % |
4 |
8 |
0,17 |
15 |
65 |
| 7D-13 |
7 |
±20 % |
4 |
8 |
0,188 |
15 |
65 |
| 8D-13 |
8 |
±20 % |
4 |
8 |
0,194 |
15 |
60 |
| 10D-13 |
10 |
±20 % |
4 |
8 |
0,206 |
15 |
62 |
| 12D-13 |
12 |
±20 % |
3 |
6 |
0,316 |
16 |
62 |
| 15D-13 |
15 |
±20 % |
3 |
6 |
0,335 |
16 |
60 |
| 16D-13 |
16 |
±20 % |
3 |
6 |
0,338 |
16 |
60 |
| 20D-13 |
20 |
±20 % |
3 |
6 |
0,372 |
16 |
65 |
| 30D-13 |
30 |
±20 % |
2.5 |
5 |
0,517 |
16 |
65 |
| 47D-13 |
47 |
±20 % |
2 |
4 |
0,81 |
17 |
65 |
| 120D-13 |
120 |
±20 % |
1.5 |
3 |
2.124 |
16 |
65 |
| 15D |
|
|
|
|
|
|
|
| 1,5D-15 |
1.3 |
±20 % |
8 |
16 |
0,048 |
18 |
68 |
| 1,5D-15 |
1.5 |
±20 % |
8 |
16 |
0,052 |
19 |
69 |
| 3D-15 |
3 |
±20 % |
7 |
14 |
0,075 |
18 |
76 |
| 5D-15 |
5 |
±20 % |
6 |
12 |
0,112 |
20 |
76 |
| 6D-15 |
6 |
±20 % |
5 |
10 |
0,155 |
20 |
80 |
| 7D-15 |
7 |
±20 % |
5 |
10 |
0,173 |
20 |
80 |
| 8D-15 |
8 |
±20 % |
5 |
10 |
0,178 |
20 |
80 |
| 10D-15 |
10 |
±20 % |
5 |
10 |
0,18 |
20 |
75 |
| 12D-15 |
12 |
±20 % |
4 |
8 |
0,25 |
20 |
75 |
| 15D-15 |
15 |
±20 % |
4 |
8 |
0,268 |
21 |
85 |
| 16D-15 |
16 |
±20 % |
4 |
8 |
0,276 |
21 |
70 |
| 20D-15 |
20 |
±20 % |
4 |
8 |
0,288 |
17 |
86 |
| 30D-15 |
30 |
±20 % |
3.5 |
7 |
0,438 |
18 |
75 |
| 47D-15 |
47 |
±20 % |
3 |
6 |
0,68 |
21 |
86 |
| 120D-15 |
120 |
±20 % |
2.5 |
5 |
1.652 |
22 |
87 |
| 20D |
|
|
|
|
|
|
|
| 0,7D-20 |
0,7 |
±20 % |
12 |
24 |
0,018 |
25 |
89 |
| 1.3D-20 |
1.3 |
±20 % |
9 |
18 |
0,037 |
24 |
88 |
| 3D-20 |
3 |
±20 % |
8 |
16 |
0,055 |
24 |
88 |
| 5D-20 |
5 |
±20 % |
7 |
14 |
0,087 |
23 |
87 |
| 6D-20 |
6 |
±20 % |
6 |
12 |
0,113 |
25 |
103 |
| 8D-20 |
8 |
±20 % |
6 |
12 |
0,142 |
25 |
105 |
| 10D-20 |
10 |
±20 % |
6 |
12 |
0,162 |
24 |
102 |
| 12D-20 |
12 |
±20 % |
5 |
10 |
0,195 |
24 |
100 |
| 16D-20 |
16 |
±20 % |
5 |
10 |
0,212 |
25 |
100 |
Einführung
Leistungsthermistoren, auch Einschaltstromunterdrücker genannt, sind eine Unterkategorie von NTC-Thermistoren (Negative Temperature Coefficient). Leistungsthermistoren nutzen die Selbsterwärmungseigenschaften von NTC-Thermistoren, die sich mit dem Stromfluss selbst erwärmen und so den Widerstand drastisch verringern.
Leistungsthermistoren nutzen die Eigenschaften von NTC-Thermistoren, bei denen sich ein Gerät erwärmt, wenn Strom durch es fließt, und diese Selbsterwärmung führt zu einem drastischen Rückgang des Widerstands. Aufgrund der geringeren Herstellungskosten sind die Leistungsthermistoren von Aolittel im Vergleich zu herkömmlichen Leistungsthermistoren kostengünstiger
Spezifikation für den Einschaltstrombegrenzer-Thermistor MF72 NTC 10D11
| Null-Leistungswiderstand bei 25℃ |
10Ω±20% |
| Ca. Widerstand bei maximalem Strom |
3A |
| Koeffizient der thermischen Erholungszeit |
14 |
| Wärmeableitungskonstante |
47 |
| Betriebstemperatur |
-55~ +200 Grad |
| B-Wert |
2800k±10% |
Anwendung
Es dient zur Steuerung des Motorstroms, verschiedener Heizgeräte, eines Lampenspannungsstabilisators, einer elektronischen Energiesparlampe, eines elektronischen Gleichrichters und anderer elektronischer Anlagen.
Sicher, zuverlässig, stabil, mit umfassender Überstromkontrolle.
Kleine Größe, große Leistung, mit starker Kapazität zur Unterdrückung von Stoßströmen.
Große Materialkonstante (B-Wert) mit geringem Restwiderstand.
Temperaturwechselbeständig, mit großem Betriebstemperaturbereich.
Schaltnetzteile, Adapter, LCD-Fernseher, Plasma-Fernseher, Klimaanlagen, DVD-Player, Audiogeräte, LCD-Projektoren, Kopierer, PCs, Drucker, Büroautomationsgeräte, Netzteile für Spielautomaten usw.
Neu entwickelter Einschaltstrombegrenzungs-NTC-Thermistor erhöht max. Betriebsstrom.
| Teile-Nr. |
R25 (Ohm) |
Maximaler stabiler Strom (A) |
Ca. Widerstandswert bei maximalem Strom (Ω) |
Maximale Nennleistung Pmax.(W) |
Verlustfaktor (mW/oC) |
Thermische Zeitkonstante (s) |
Abmessungen (mm) |
| Dmax |
Tmax |
H |
H 0 |
D |
Pin-Formular |
| D15mm 2,5 Ohm/9,5A |
2,5 Ohm |
9,5A |
0,044 |
3,5 W |
22 Min |
75 max |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
innen geknickt |
| D15mm 5 Ohm/8A |
5 Ohm |
8A |
0,058 |
3,5 W |
22 Min |
75 max |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
innen geknickt |
| D15mm, 10 Ohm/7A |
10 Ohm |
7A |
0,098 |
3,5 W |
22 Min |
75 max |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
innen geknickt |
| D20mm 1 Ohm/16A |
1 Ohm |
16A |
0,027 |
5W |
28 Min |
110 max |
22.5 |
7 |
24.7 |
/ |
10 |
gerade |
| D20mm 5 Ohm/12A |
5 Ohm |
12A |
0,047 |
5W |
28 Min |
110 max |
22.5 |
7 |
24.7 |
/ |
10 |
gerade |
| D20mm, 10 Ohm/8A |
10 Ohm |
8A |
0,085 |
5W |
28 Min |
110 max |
22.5 |
7 |
24.7 |
/ |
10 |
gerade |
| D25mm, 1 Ohm/20A |
1 Ohm |
20A |
0,021 |
7W |
30 Min |
130 max |
29 |
8 |
33 |
/ |
10 |
gerade |
| D25mm, 5 Ohm/14A |
5 Ohm |
14A |
0,047 |
7W |
30 Min |
130 max |
29 |
8 |
33 |
/ |
10 |
gerade |
| D25mm, 10 Ohm/10A |
10 Ohm |
10A |
0,084 |
7W |
30 Min |
130 max |
29 |
8 |
33 |
/ |
10 |
gerade |
| D30mm, 1 Ohm/30A |
1 Ohm |
30A |
0,014 |
8W |
40 Min |
190 max |
36 |
8.5 |
40 |
/ |
18 |
gerade |
| D30mm, 10 Ohm/13A |
10 Ohm |
13A |
0,056 |
8W |
40 Min |
190 max |
36 |
8.5 |
40 |
/ |
18 |
gerade |
Vorsicht
• Wenn Kraft auf das Anschlusskabel ausgeübt wird, können die Beinverbindungen brechen oder es kann zu Absplitterungen kommen.
• Kann während des Gebrauchs heiß werden. Achten Sie bei der Gestaltung der Umgebung des Leistungsthermistors besonders auf die Anschlusskabel, die in der unmittelbaren Umgebung verwendeten Materialien und die Anordnung anderer elektrischer Komponenten.
• Verwenden Sie nicht zwei oder mehr Leistungsthermistoren hintereinander.
FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
Wir sind eine Fabrik, die im Jahr 2002 gegründet wurde.
F2: Kann ich kostenlose Kondensatorproben erhalten?
Natürlich! Muster sind verfügbar.
F3: Kann Aolittel OEM oder ODM für mich sein?
Natürlich sind OEM und ODM verfügbar. Sie müssen uns lediglich die Genehmigung erteilen,
Qualitätsabnahmekriterien und Anforderungen an die Kondensatorkonstruktion.
F4: Wie kann ich feststellen, ob der NTC-Thermistor gut oder schlecht ist?
Widerstand bei 25 °C, Durchmesser, thermische Zeit, max. Dauerstrom
F5: Hat Aolittel jemals solche elektronischen Kondensatoren in mein Land exportiert?
Wir haben erfolgreich nach Asien, Europa, Südamerika, in den Nahen Osten usw. exportiert.
F6: Wo befindet sich Ihre Fabrik? Wie kann ich es besuchen?
Wir haben fünf Fabriken. Unser Verkaufszentrum befindet sich in der Stadt Donggaun, Provinz Guangdong.
Einschaltstrombegrenzer, Überspannungsunterdrückung, Zuverlässigkeitsdaten des NTC-Thermistors
|
Prüfen
|
Standard
|
Testbedingungen
|
ΔR25/R25 (typisch)
|
Bemerkungen
|
| Lagerung bei trockener Hitze |
IEC 60068-2-2 |
Lagerung bei Temperaturen der oberen Kategorie. Temperatur: 125 °C. Zeit: 1000 Stunden |
<10 %
|
Kein sichtbarer Schaden |
| Lagerung bei feuchter Hitze, stabiler Zustand |
IEC 60068-2-3 |
Lufttemperatur: 40 °C Relative Luftfeuchtigkeit: 93 % Dauer: 21 Tage |
<5 %
|
Kein sichtbarer Schaden |
| Schnelle Temperaturwechsel |
IEC 60068-2-14 |
Untere Testtemperatur: -55 °C Obere Testtemperatur: 125 °C Anzahl der Zyklen: 10 |
<10 %
|
Kein sichtbarer Schaden |
| Ausdauer |
|
I=Imax t: 1000h |
<10 %
|
Kein sichtbarer Schaden |
| Zyklische Ausdauer |
|
I=Imax, 1000 Zyklen Einschaltzeit=1 Min. Abkühlzeit=6 Min |
<10 %
|
|
| Vorübergehende Belastung |
|
Kapazität = CT Anzahl der Zyklen: 1000 |
<5 %
|
Kein sichtbarer Schaden |
Vorsichtsmaßnahmen für die Anwendung von NTC-Thermistoren zur Einschaltstrombegrenzung und Überspannungsunterdrückung
1) Zur Einschaltstrombegrenzung muss der NTC-Thermistor in Reihe mit dem Lastkreis geschaltet werden. Für eine höhere Dämpfung können auch mehrere Einschaltstrombegrenzer in Reihe geschaltet werden. Einschaltstrombegrenzer dürfen nicht parallel geschaltet werden.
2) Im Allgemeinen benötigen Einschaltstrombegrenzer Zeit, um wieder in den kalten Zustand zu gelangen, in dem sie aufgrund ihres hohen Widerstands eine ausreichende Einschaltstrombegrenzung bieten können. Die Abkühlzeit hängt von den Umgebungsbedingungen ab.
3) Es ist zu berücksichtigen, dass die Umgebung des NTC-Thermistors sehr heiß werden kann. Stellen Sie sicher, dass die angrenzenden Komponenten einen ausreichenden Abstand von einem Thermistor haben, um eine ordnungsgemäße Abkühlzeit des Thermistors zu ermöglichen.
4) Stellen Sie sicher, dass angrenzende Materialien für den Betrieb bei Temperaturen ausgelegt sind, die mit der Oberflächentemperatur des Thermistors vergleichbar sind. Stellen Sie sicher, dass umliegende Teile und Materialien dieser Temperatur standhalten.
5) Stellen Sie sicher, dass die Thermistoren ausreichend belüftet sind, um eine Überhitzung zu vermeiden.
6) Vermeiden Sie eine Kontamination der Thermistoroberfläche.
7) Vermeiden Sie den Kontakt von NTC-Thermistoren mit Flüssigkeiten und Lösungsmitteln. Stellen Sie sicher, dass kein Wasser in einen NTC-Thermistor eindringt.
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
