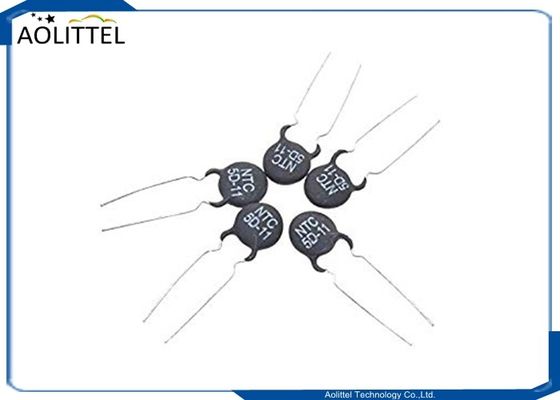

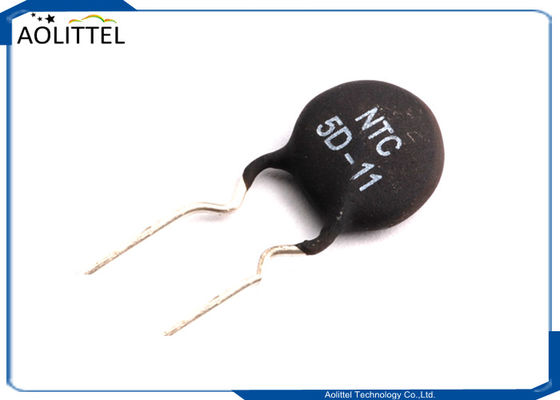

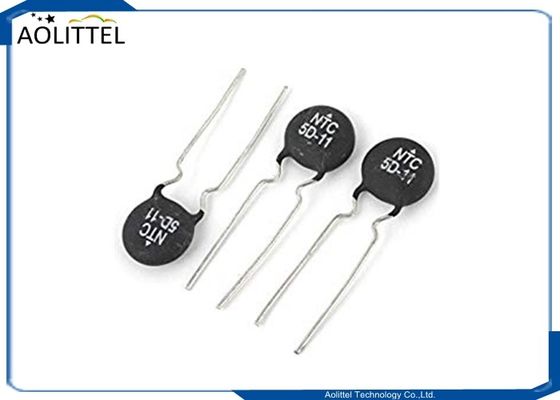

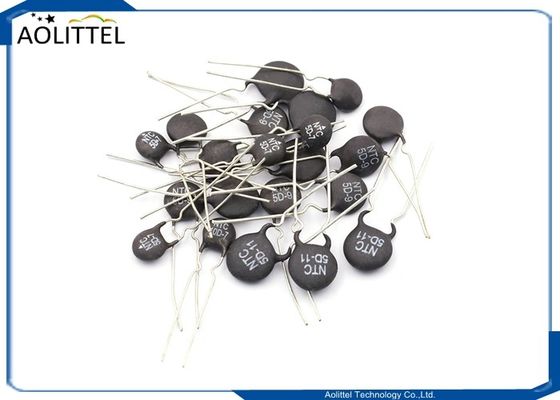

5 Ohm 4A durch Thermistor-die Überspannung der Loch-Energie-NTC, die MF72-5D-11 7.5mm Führungs-Abstand begrenzt

5 Ohm 4A Durch Lochleistung NTC Thermistor Überspannung Strombegrenzung MF72-5D-11 7,5 mm Blei Abstand

Beschreibung

* Die NTC-Thermistoren sind zuverlässig und stabil mit einer breiten Reichweite der Überstromsteuerung.
* Mit ihrer geringen Größe und ihrer großen Leistung haben sie eine starke Fähigkeit, Überspannungströme zu hemmen.
* Große Materialkonstante (B-Wert) mit geringem Restwiderstand.
* Wärmeschlagfestigkeit mit einem breiten Betriebstemperaturbereich.
* Zur Steuerung des Einstroms von Motoren, Heizungen, Bulbspannungsstabilisatoren, elektronischen Energiesparlampen, elektronischen Korrekturgeräten und anderen elektronischen Anlagen verwendet.

Anmerkung: Der Thermistor kann nicht parallel in der Schaltung verwendet werden.

Spezifikation

* Produktbezeichnung: NTC-Thermistor
* Farbe: Schwarz, Silberfarbe
* Material: Keramik, Metall
* Modell: 5D-11
* Null-Leistungswiderstand @ 25C: 5 Ohm
* B-Wert: >/=2700
* Wärmerückgewinnungszeitkoeffizient: 45 s
* Wärmeverlustkonstante: 13 MW/C
* Betriebstemperatur: -50-200 °C
* Maximal Steady-State-Strom: 4A
* 25C Isolierung Max Widerstand: = 0,139 Ohm
* Bleiart: Radialrichtung
* Schlüsselform: Informativ
* Steckenschnitt: 7,5 mm
* Größe (ca.): 0,7 x 25 mm / 0,03 x 1 Zoll (D*L)
* Körpergröße (ca.): 11 x 4,8 mm / 0,43 x 0,19 Zoll (D * T)

Wie wählt man den richtigen Typ des NTC-Thermistors, um den Einschlagstrom für kapazitive Anwendungen zu begrenzen?

Einströmung bezieht sich auf den maximalen, augenblicklichen Eingangsstrom, der entsteht, wenn Strom auf die Stromversorgung eines elektronischen Systems angewendet wird.Ein Gleichstromsystem hat einen Eingangskondensator und ein Wechselstrom-Eingangssystem hat einen Eingangsrichter und einen Kondensator, die hohen Einströmungsstrom aufweisen können, wenn die zugehörige Ausrüstung eingeschaltet wirdWenn nicht Maßnahmen ergriffen werden, um diesen Einbruchstrom zu minimieren, kann er Stromgeräte beschädigen und die Lebensdauer der Geräte verkürzen.Eine sichere und kostengünstige Methode zur Verringerung des Einlaufstroms ist die Verwendung eines Einlaufstrombegrenzers, ein spezieller Thermistor mit negativem Temperaturkoeffizient (NTC).

Der Einströmungsstrom tritt in dem Moment auf, in dem der Stromschalter gedrückt wird.Dies geschieht, weil der Eingang Filterkondensator als kurze und seine minimale gleichwertige Serie Widerstand (ESR) und Leitung Widerstand sind nur ein paar Milliohm, was zu einem hohen Einströmungsstrom führen kann.

Vier Faktoren können den Einlaufstrom beeinflussen:

1. Energie des Einlaufstroms
2. Mindestwiderstand des NTC-Thermistors (bei t = 0)
3. Steady-state-Strom
4. Umgebungstemperatur

Wir werden die Einzelheiten dieser vier Punkte darstellen. Zuerst werden wir uns die Energie des Einströmungsstroms ansehen, der durch Eingangskondensatoren verursacht wird, ausgedrückt als:

(Gleichung 1)

Wo:

E = Energie des Einströmungsstroms
C = Kapazitätswert (F)
VPEAK= Ergebnisspitzenspannung

Der für den NTC-Thermistor erforderliche Mindestwiderstand variiert von Anwendung zu Anwendung, je nach Leitungsspannung, Spitzenstrom,und die gewünschte Einschlagstrombegrenzung aufgrund von Sicherungs- und Leistungsschalter-NennwertenWenn der maximal zulässige Einschlagstrom nicht bekannt ist, ist es eine Faustregel.entweder die Diodenbrücken-Spezifikationen oder die Oszilloskopmessungen des Einströmungsstroms bestimmen den Mindestwiderstand, den der NTC-Thermistor erfordertIn der Regel ist ein Drittel des beobachteten Einschlagstroms aus den Messungen des Oszilloskops akzeptabel.

Zum Beispiel:

(Gleichung 2)

Wo:
RMin.= Mindestwiderstand des NTC-Thermistors bei t = 0 und Temperatur = 25 oC
Ich...Beschränkung= Wünschte Einschlagstromgrenze
Der Betriebsstrom muss dem NTC-Thermistor gleich oder niedriger sein als der Nennstrom im Steady-State.

Der maximale Steady-State-Strom kann durch

(Gleichung 3)

Wo:
Ich...Maximal= Höchststrom im Gleichzustand
Ausgangsleistung = Ausgangsleistung des Transformators
Effizienz = Effizienz des Transformators
Eingangsspannung = Mindesteingangsspannung

In manchen Anwendungen wird der NTC-Thermistor mit einem zeitgesteuerten Relais nach dem Einschubstrom umgangen.Es ist am besten, einen Thermistor auszuwählen, der im Falle eines Ausfalls des Relais mit Steady-State-Strom umgehen kann.

Die Umgebungstemperatur bestimmt, ob es erforderlich ist:

• Abgrenzung des Widerstands
• Abgrenzung von Gleichstrom

Der Nennwiderstand des NTC-Thermistors beträgt 25 oC, daher ist eine Abkürzung des Widerstands für Umgebungstemperaturen über 25 oC erforderlich, da der Widerstand des Thermistors niedriger ist.Ametherm (Widerstand/Zeit) R/T-Kurven werden bestimmen, wie viel De-Rating erforderlich ist.
