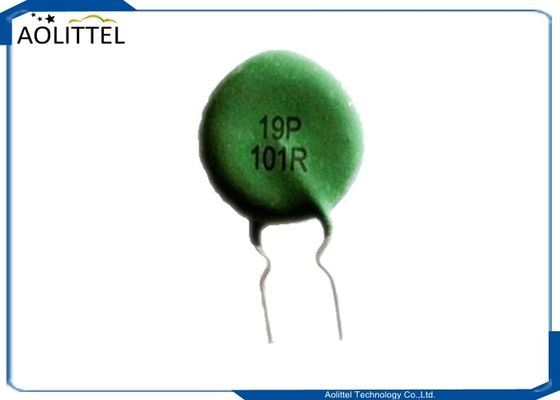

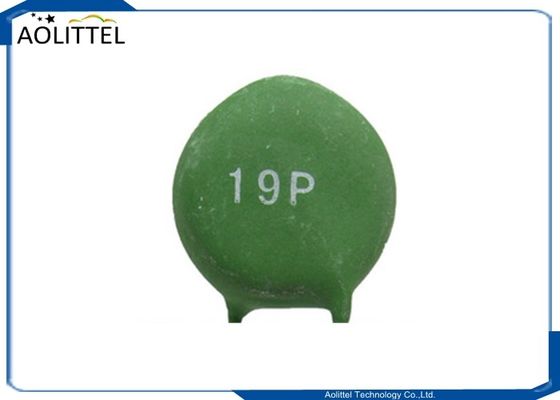

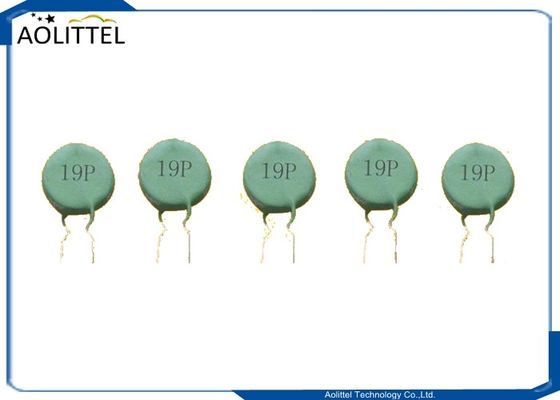

Scheiben-positiver Temperatur-Koeffizient-Thermistor 19P 18mm 100R 120C 600V MZ21 Seires für Schweißgerät

MZ21 Seires Disk Positivtemperaturkoeffizient Thermistor 19P 18mm 100R 120C 600V Für Schweißmaschine


Arbeitsprinzip

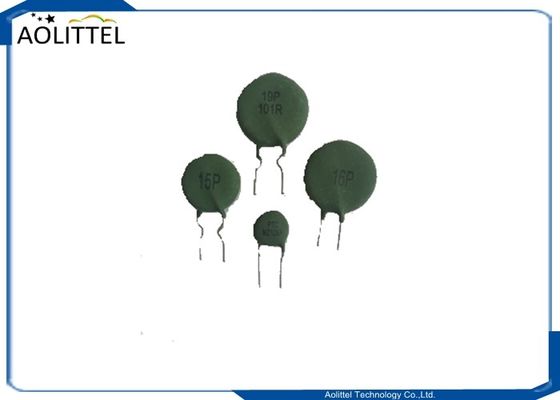

15P (100R) 16P (5R) 19P (100R) MZ 126A (12R)
Wenn der Stromkreis im normalen Betriebszustand ist, ist der Strom durch den PTC-Thermistor geringer als der Nennstrom.Der PTC-Thermistor ist im normalen Zustand und der Widerstand ist kleinWenn der Schaltkreis ausfällt, übersteigt der Strom den Nennstrom erheblich (2-fache des normalen Betriebsstroms),und der PTC-Thermistor erwärmt sich plötzlich, mit einem hohen Widerstandszustand, so daß die Schaltung zum Schutzzweck in einem relativ "ausgeschalteten" Zustand ist.Der PTC-Thermistor kehrt automatisch in einen niedrigen Impedanzzustand zurück und die Schaltung setzt den normalen Betrieb fort.


Anwendung

Schaltnetzteil
Transformator, Adapter, Ladung
Elektronische Spirale, Steuerung
Haushaltsgeräte (Klimaanlage, Ofen)
Elektrische Schaltung
Das Instrument



Anwendung - Sonstiger Teil

Inverter-Schweißmaschine ist immer beliebter in der Welt seit technoloy für die Herstellung erforderlich, aber ein guter Schutz kann inverter-Schweißmaschine gut funktionieren langfristig.Wir können alle Komponenten für den Überstromschutz / Überspannungsschutz liefern.

Abmessung(mm)

Elektrische Leistung

Nummern der Teile

MZ21 - P 101 R MN
① ② ③ ④ ⑤ ⑥ ⑦⑧

①: PTC-Thermistor
②: Produkttyp 2 - Strombegrenzer 3 - Verzögerungszeit
③: 1-Beschichtungsart 2-Kunststoffart 3-Leerform
④: Schaltentemperatur P 120C
⑤: Widerstandswert - 100 Ohm
⑥- Ich weiß nicht.
⑦:Toleranz K:±10%, M:±20%, N:±25%
⑧:Durchmesser des Chips N:Ф18mm


Widerstands-Temperaturkurve




Kurve der aktuellen Zeit





Herstellungsprozess

Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .


Produktionsszenen

Die Hauptproduktionslinie und die Inspektionsgeräte und -instrumente werden aus Japan, Amerika, Belgien und der Schweiz und Taiwan usw. importiert.Die jährliche Produktionskapazität der beiden führenden Produkte beträgt 5 Mio. Stück bzw. 150 Mio. Stück., mit einer Marktanteilquote in China von etwa 10% bzw. 30% durch kontinuierliche technische Innovation.Die vom Unternehmen hergestellten Varistoren und SPD genossen einen guten Ruf auf dem internationalen Markt., die in viele Länder und Gebiete wie Japan, die USA, Hongkong usw. exportiert werden, mit Kunden wie Philips India und GE in den USA. FBT werden bereits in großer Menge an LG in Korea verkauft,und auch nach Spanien und Indien usw..
