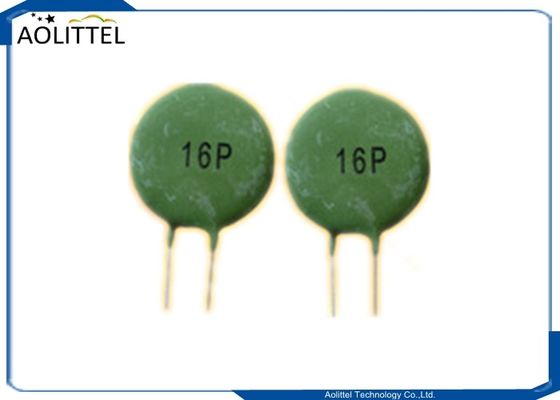

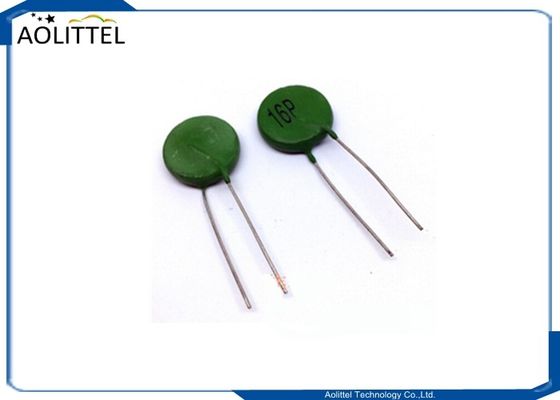

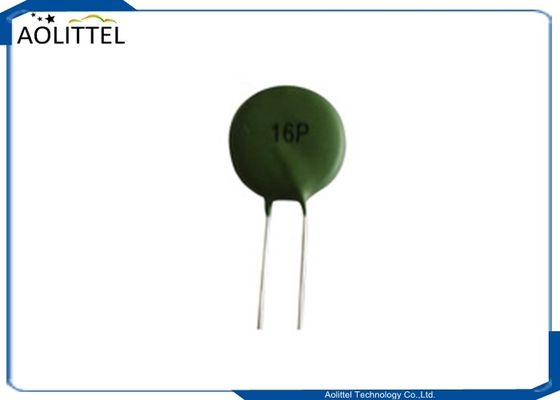

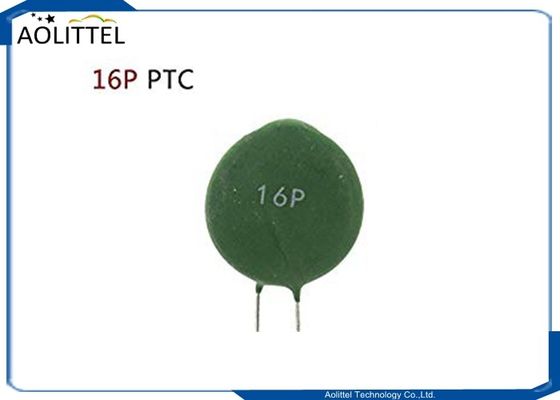

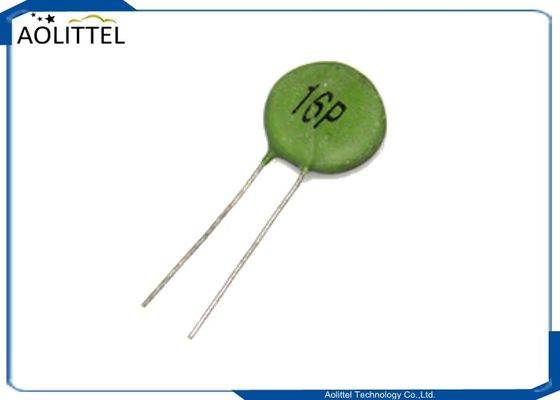

Überstromschutz PTC Thermistor SY 16P 5Ohm 265V MZ21 für Inverterschweißmaschine
Arbeitsprinzip
Wenn der Stromkreis im normalen Betriebszustand ist, ist der Strom durch den PTC-Thermistor geringer als der Nennstrom.Der PTC-Thermistor ist im normalen Zustand und der Widerstand ist kleinWenn der Schaltkreis ausfällt, übersteigt der Strom den Nennstrom erheblich (2-fache des normalen Betriebsstroms),und der PTC-Thermistor erwärmt sich plötzlich, mit einem hohen Widerstandszustand, so daß die Schaltung zum Schutzzweck in einem relativ "ausgeschalteten" Zustand ist.Der PTC-Thermistor kehrt automatisch in einen niedrigen Impedanzzustand zurück und die Schaltung setzt den normalen Betrieb fort.
Anwendung
Inverter-Schweißmaschine ist immer beliebter in der Welt seit technoloy für die Herstellung erforderlich, aber ein guter Schutz kann inverter-Schweißmaschine gut funktionieren langfristig.Wir können alle Komponenten für den Überstromschutz / Überspannungsschutz liefern.
| Verstärker |
0D361K
10D471K 10D681K
14D330K 14D151K
20D820K 20D102K 20D121K 20D121K 20D391K
25D431K 25D751K 25D681K 25D821K
32D431K 25D751K 32D681K 32D821K
|
| PTC-Thermistor |
Die Anwendungsbereiche sind die folgenden:
|
| NTC-Thermistor |
2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| Sicherung |
Glas-/Keramikverschluss 3,6x10mm/5x20mm/6,35x31,8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU
Mikrofuse MTS/MFS/NTS/NFS/TMS/FMS 8x4x8mm
Die Prüfung ist auf der Grundlage der in Anhang I der Richtlinie 2008/57/EG genannten Verfahren durchzuführen.
|
Abmessung(mm)
|
Teil Nr.
|
DMAX |
W±1.0 |
TMAX |
Fd±0.05 |
| 16P ((MZ21-P500RMN) |
18.0 |
5.0 |
5.0 |
0.8 |
Elektrische Leistung
|
Teil Nr.
|
Bewertet
Widerstand
(25°C±1°C)
|
Wechseln
Temperatur
(± 7°C)
|
Widerstand leisten.
Spannung
Zwischenzeit
|
Strom ohne Betriebsstrom
(bei 40°C)
|
Typischer Durchlaufstrom
|
Betriebstemperaturbereich
|
| MZ21-P500RMN |
5Ω±20% |
120°C |
300 V |
450 mA |
900 mA |
-10°C bis +45°C |
Nummern der Teile
MZ 21 - P 5 R M N
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①: PTC-Thermistor
②: Produkttyp 2 - Strombegrenzer 3 - Verzögerungszeit
③: 1-Beschichtungsart 2-Kunststoffart 3-Leerform
④: Schaltentemperatur P 120C
⑤: Widerstandswert - 5 Ohm
⑥- Ich weiß nicht.
⑦:Toleranz K:±10%, M:±20%, N:±25%
⑧:Durchmesser des Chips N:Ф16mm
Widerstands-Temperaturkurve
Kurve der aktuellen Zeit
Herstellungsprozess
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
Produktionsszenen
Ersatz der Querschnittsnummer
MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265 SPMZB-9H25RH265,SPMZB-9Z1R0H15,SPMZB-9Z1R2H15,SPMZB-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145Die Anwendungsbereiche sind folgende:WMZ12A-39RM100"MZ23-40RM080, WMZ12A-47RM055, WMZ12A-47RM090, WMZ12A-50RM060, MZ23-50RM070, MZ23-50RM075, WMZ12A-55RM060-MZ23-55RM070, WMZ12A-62RM050, WMZ12A-62RM075, WMZ12A-68RM045, WMZ12A-68RM050, WMZ12A-68RM055,WMZ12A-68RM060"WMZ12A-75RM045,WMZ12A-82RM040,WMZ12A-68RM060,WMZ12A-101M030,WMZ12A-101M035,WMZ12A-101M035,WMZ12A-101M040,WMZ12A-101M045,WMZ12A-101M050,WMZ12A-101M055,WMZ12A-121M030,WMZ12A-121M035,WMZ12A-121M050,WMZ12A-151M025,WMZ12A-151M030"WMZ12A-151M035,WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,WMZ12A-102M004,WMZ12A-152M003,WMZ12A-222M002
