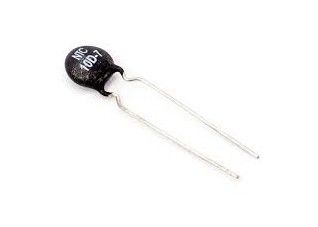

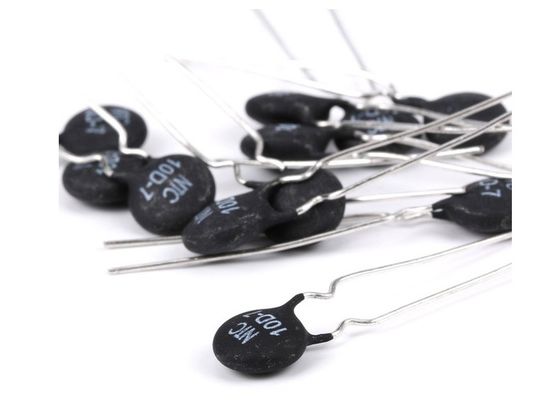

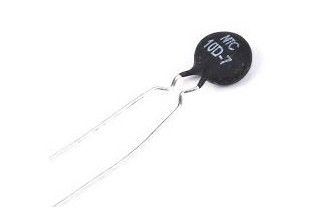

Überspannung, die MF72 der Energie-NTC thermischer Widerstand Posistor-Unterdrückung Thermistor-Widerstand-der Disketten-NTC 10D-7 10D7 begrenzt
Beschreibung
Dieses Produkt unterdrückt effektiv Überspannungen, die wenn Schaltleistungsregler erzeugt werden
werden eingeschaltet.
NTC-Thermistor muss in der Reihe an den Energiequellenstromkreis geschaltet werden, um die Überspannung am Moment zu vermeiden, als die elektronischen Schaltungen eingeschaltet werden. Das Gerät kann die Überspannung effektiv unterdrücken, und sein Widerstand und Leistungsaufnahme können groß nachher verringert werden, die durch den ununterbrochenen Effekt des Stroms damit den normalen Arbeitsstrom nicht beeinflussen. Deshalb ist der Thermistor der Energie NTC das bequemste und leistungsfähigste Instrument, die Überspannung zu bändigen und die elektronischen Geräte vor beschädigt werden zu schützen.
Eigenschaften
1. Führung wird nicht im keramischen Element, in den Beendigungen, im Lötmittel für innere Verbindung und im Beschichtungsharz enthalten.
2. Am passendsten für Stromversorgung von kleiner als die ausgezeichneten Eigenschaften der Wiederaufnahme 100W 3. wegen der Harzbeschichtung mit ausgezeichneten Hitzeeigenschaften
4. in hohem Grade zuverlässig
Anwendungen
1. Schaltnetzteile
2. CRT-Monitoren
3. Farbfernsehen
4. Videorekorderstromversorgung
5. Andere Energiestromkreise
Hauptparameter und Maß
P/N |
Bewertet Widerstand |
(a) | D | L | F |
Maße (Einheit: Millimeter) |
|
Max. Steady Zustands-Strom |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
Anwendungs-Stromkreis
Bestimmung des zulässigen Stroms
ROBUSTHEIT VON BEENDIGUNGEN
Die Führungen erfüllen die Bedingungen von Iec 60068-2-21.
Test | Testbedingungen | Anmerkungen |
Dehnfestigkeit | Test Ua1: Befestigen Sie Körper mit einer Kraft zugetroffen auf jede Führung 10 [N] für 10 [s] |
Kein sichtbarer Schaden |
Biegefestigkeit | Test Ub: Befestigen Sie Körper mit zwei 90°-bends herein entgegengesetzte Richtung an einer Kraft von 10 [N] |
Kein sichtbarer Schaden (Ziehen Sie weg von der Beschichtung entlang ab führen Sie angenommen) |
Mechanische Anforderungen
Einzelteil | Anforderungen | Prüfmethode |
1.Solder-ability | Die Anschlüsse werden gleichmäßig und sein area≥95% konserviert | TheNTC Anschlüsse zu einer Tiefe von 15mm in einem lötenden Bad von 245±5℃ und zum Ort von 6mm weit von NTC-Körper für 3±0.5s eintauchen (sehen Sie IEC68-2-20 /GB2423.28 Ta) |
2.Resistance zu lötender Hitze |
Nicht sichtbarer mechanischer Schaden. ΔR/RN ≤20% (ΔR-=∣RN-RN'∣) |
Die NTC-Anschlüsse zu einer Tiefe von 15mm in einem lötenden Bad von 260±5℃ und zum Platz für 6mm von NTC-Körper für 3±0.5s.After recovering4-5h unter 25±2℃ unten eintauchen. Der bewertete Widerstandswert RN der nullenergie wird gemessen. (Sehen Sie IEC68-2-20 /GB2423.28 TB) |
3.Strength des Führungsanschlusses |
Kein brechen Sie aus ΔR/RN ≤20% (ΔR-=∣RN-RN'∣) |
Befestigen Sie den Körper und wenden Sie eine Kraft allmählich an jeder Führung bis 10N auf und dann halten Sie für 10sec, halten Sie Körper und wenden Sie eine Kraft an jeder Führung bis 90°slowly an 5N in Richtung der Führungsachse auf und halten Sie dann für 10sec und tun Sie dies in der gegenüberliegenden Richtungswiederholung für anderen Anschluss. Nach der Wiederherstellung von 4~5h unter 25±2℃, wird der bewertete Widerstandswert RN der nullmacht gemessen. (Sehen Sie IEC68-2-21/GB2423.29 MA/Ub) |
Zuverlässigkeitsprüfung
Einzelteil | Anforderungen | Prüfmethode |
1.Temp. Radfahrenprüfung |
Nicht sichtbarer mechanischer Schaden. ΔRN/RN ≤20% (ΔR-=∣RN-RN'∣) |
Ta: - 40±3℃/30min→25±2℃/5min→ TB: Zyklen 160±3℃/30min→25±2℃/5min: 5times Nach der Wiederherstellung 4~5 h unter 25±2℃, wird der bewertete Widerstandswert RN der nullenergie gemessen. |
Radfahrenprüfung 2.Electrical |
Umgebender Temp. Strecke: 25℃±2℃. Zyklen: 2,000times AN/AUS: s 5 s/55 Prüfstrom: 7A Nach der Wiederherstellung von 4~5h unter 25±2℃, wird der bewertete Widerstandswert RN der nullenergie gemessen. |
|
Prüfung 3.LoadLife (Ausdauer) |
Umgebender Temp. Strecke: 25℃±2℃; 7A/1,000±24h Nach der Wiederherstellung 4~5 h unter 25±2℃, wird der bewertete Widerstandswert RN der nullenergie gemessen. |
|
4. Feuchtigkeits-Prüfung |
Nicht sichtbarer mechanischer Schaden. ΔRN/RN ≤20% (ΔR-=∣RN-RN'∣) |
Umgebender Temp. Strecke: 40℃±2℃ R.H: 93±3%, angezogen Zeit: 1000±24 h Nach der Wiederherstellung 4~5 h unter 25±2℃, wird der bewertete Widerstandswert RN der nullenergie gemessen. |
