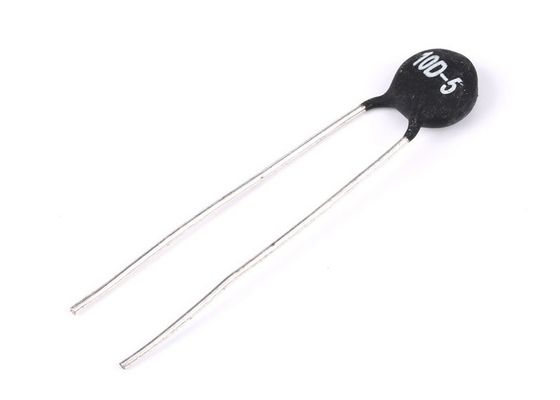

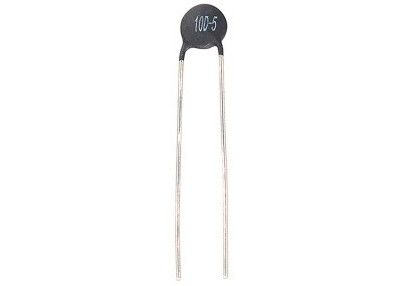

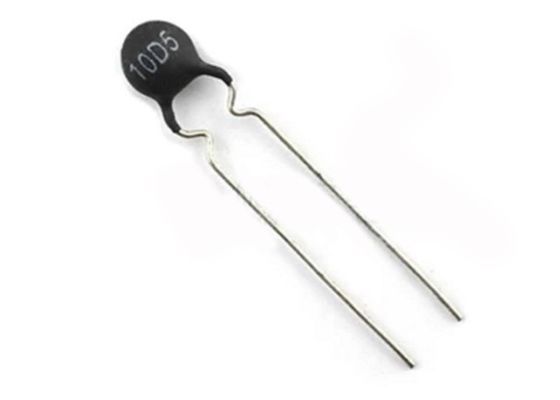

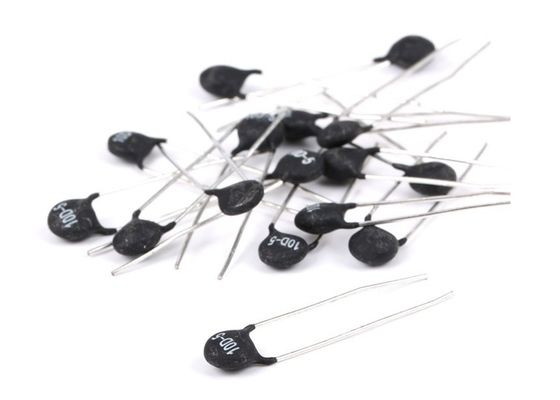

Durch Thermistor-Chip MF72 10D-5 10Ohm 5mm der Loch-Energie-NTC werfen 0.7A 5mm negativen Koeffizient-Widerstand Temperatur-6mW
ENTWURF
Dieses ist ein negativer Temperatur-Koeffizient-Widerstand, dessen Widerstand mit umgebenden Temperaturwechseln ändert. Thermistor enthält 2 oder 4 Arten von den Metalloxiden des Eisens, des Nickels, des Kobalt, des Mangans und des Kupfers und ist geformt und gesintert an der hohen Temperatur (1200 bis 1500)
Anwendungen
Umwandlungsstromversorgung, Schalterenergie, UPS-Energie, Arten des elektrischen heter, elektronische energiesparende Lampen, elektronischer Ballast usw. alle Arten Energie cicuit proterction von elektronischen Ausrüstungen, Faden proterction von CRT, Birne und andere Beleuchtungslampen.
Maß und Leistungen
Art |
Bewertet Widerstand |
(a) | D | L | F |
Maße (Einheit: Millimeter) |
|
Max. Steady Zustands-Strom |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
Was ist ein NTC-Thermistor?
Ein Thermistor ist im Wesentlichen ein Widerstand, der seinen elektrischen Widerstand bei unterschiedlichen Temperaturen ändert. Der Name wird von einer Mischung von Thermal- und von Widerstand abgeleitet. Sie werden in den Waschmaschinen, in den Sturztrocknern und in den sogar Kühlschränken und in den Gefrierschränken benutzt, während Thermostate oder temperaturempfindliche Sicherheit Geräte herausschneiden. Weil ihr elektrischer Widerstand bei den verschiedenen Temperaturen bekannt, ist es einfach für das Gerät, einen Thermistor zu überwachen und zu ermitteln, wann bestimmte Temperaturen erreicht werden.
Wie man einen NTC-Thermistor prüft
Es sei denn, dass Sie sehen können, ist ein Draht lose Sie sind unwahrscheinlich, alles physikalisch falsch zu sehen gekommen. Diagnose wird erfolgt, indem man den Widerstand mit einem Meter der Kontinuität (oder multi) misst. Ich kann Lesungen für alle Thermistoren nicht geben, weil sie, besonders in verschiedene Arten des Gerätes schwanken, aber Sie in der Lage sein sollten, eine Lesung über beiden Anschlüssen zu erhalten. Wenn es vollständig offener Stromkreis ist, ist es wahrscheinlich, fehlerhaft zu sein.
Lesungen auf das NTC-Thermistor einer Waschmaschine zum Beispiel sind möglicherweise etwas wie 12000 Ohm an 25°C oder 3243 Ohm bei 60 ° C. Der Widerstand bei 0 ° C ist möglicherweise eher wie 36000 Ohm. Jedoch ist möglicherweise es möglich für Lesungen, anwesend aber falsch zu sein. Zum Beispiel qualifizieren die Widerstandzahlen, die ich in einem alten Hotpoint-Waschmaschinenhandbuch sehen kann, die Widerstandlesungen, indem sie plus oder minus 6% für den Widerstand an 0° unten zum Plus oder minus 2% für den Widerstand an 60° sagen, das bedeutet, dass Lesungen außerhalb dieser Parameter falsch sind. Deshalb ohne die genaue Lesung, die für irgendeinen einzelnen Thermistor können Sie erwartet wird, nicht sicher sein, wenn er oder nicht korrekt ist.
Wenn Sie keine Widerstandlesung an allen erhalten (offener Stromkreis) dann es ist vermutlich fehlerhaft aber, Sie sollten es bei den verschiedenen Temperaturen mindestens überprüfen, indem Sie ein in eine Untertasse warmes Wasser zum Beispiel und sorgfältig hinzufügend frisch gekocht legen. Das heißer die Temperatur weniger Widerstand sollte gemessen werden.
Für was steht NTC?
NTC steht für negativen Temperatur-Koeffizienten, der im Allgemeinen bedeutet, dass ihr elektrischer Widerstand bei Zunahme der Temperatur sich verringert.
