Kundengebundener U-Art Sonden-medizinischer Gerät-Oberflächentemperatur-Sensor 100K 1% 3950 NTC Thermistor-Gabel-Verbindungsstück-Schrauben-Berg

Beschreibung

Es gibt vier Haupttypen von Temperatursensoren: Thermoelemente, Thermistoren, Widerstandstemperatursensoren (RTD) und IC-Temperatursensoren. Der IC-Temperatursensor umfasst auch einen analogen Ausgang und einen digitalen Ausgang.
Die Verwendung von Temperatursensoren: Haushaltsgeräte, Reiskocher, Heizungen, Autos, Elektroautos, Sojabohnen-Milch-Hersteller, Kaffeemaschine, Brenner, Geschirrspüler, Desinfektionsmaschine, Waschmaschine, Auto Temperaturkontrollsystem, medizinische Geräte, neue Körpertemperaturmessung , Kommunikationsausrüstung Klimaanlage, elektrische Wasserkocher, Gefrierschrank, Handy-Akku, Ladegerät, Induktionsherd, Wasserkocher, Klimaanlage, elektrische Wasserkocher, Gefrierschrank, Elektroschrauber, Desinfektionsschrank, Elektro-Backofen, Feuermelder, Lagerung von Lebensmitteln, Marine, tief Gut, Gletscher Temperaturmessung, Militär und anderen Bereichen.

Dimension (mm)

Eigenschaften

Neue Technologie, stabile Leistung, langfristige Arbeit
Parameterbereich: R25: (1,0 bis 1000) KΩ, B25 / 85: (2000 bis 4500) K
Hohe Präzision
Double Seal Prozess, mit guter Isolierung und anti-mechanischen Auswirkungen, Anti-Biege-Fähigkeit, hohe Zuverlässigkeit
Weit verbreitet in Klimaanlagen, Kühlschränken, Wasserkocher, Wasserkocher, Elektroherd, Reiskocher, Mikrowelle und anderen Produkten

Spezifikationen

Widerstand (R25 ° C) Bereich (KΩ): 0,1 bis 1000 KΩ
Widerstand (R25 ℃) Zulässige Abweichung (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
B-Wertebereich (K): 3100 bis 4500K
B-Wert ermöglicht Fehler (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Verwenden Sie den Temperaturbereich (℃): - 30 ℃ bis 120 ℃ (-22 bis 248 ℉)
Verlustfaktor (in ruhender Luft) (mW / ° C): ≥ 2,0 mW / ° C
Thermische Zeitkonstante: (in ruhender Luft) (S): ≤ 30S

ANWENDUNG

1, Klimaanlagen, Kühlschränke, Gefrierschränke.
2, Warmwasserbereiter, Trinkwassererwärmer, Luftwärmer, Unterlegscheiben, Desinfektionsbehälter.
3, Waschmaschinen, Trockner, Thermotanks.

4, medizinische Geräte

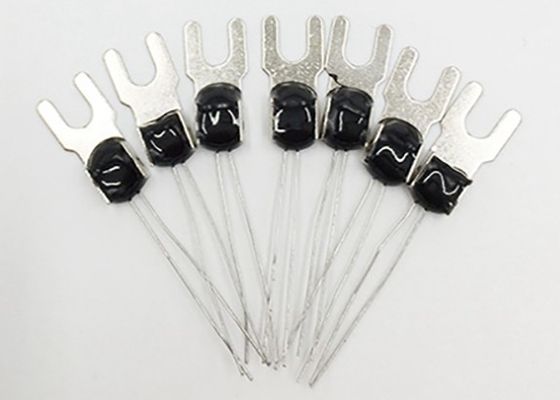

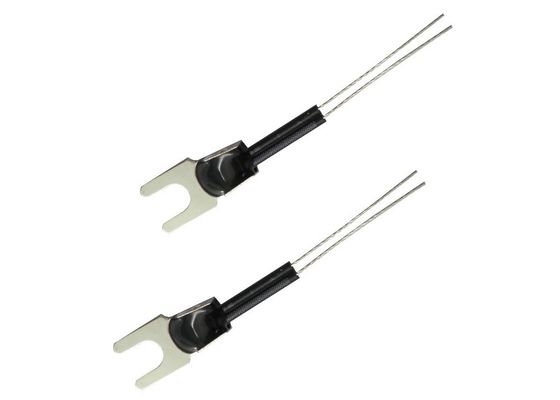

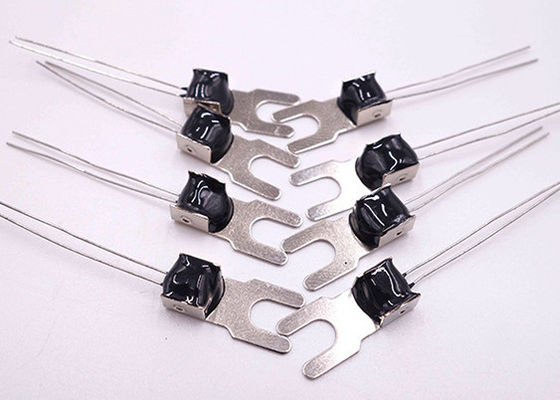

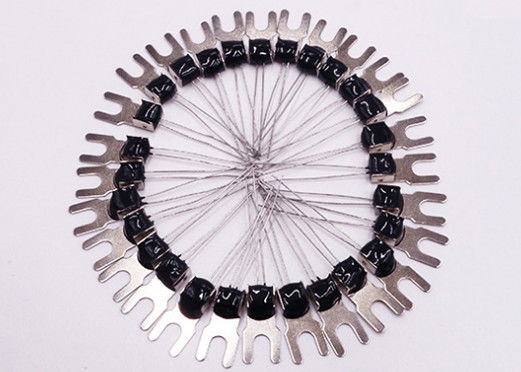

Produktfotos

4 Häufigste Arten von Temperatursensoren

Ein Temperatursensor spielt in vielen Anwendungen eine wichtige Rolle. Zum Beispiel ist das Aufrechterhalten einer spezifischen Temperatur für Ausrüstung wichtig, die verwendet wird, um medizinische Arzneimittel herzustellen, Flüssigkeiten zu erhitzen oder andere Ausrüstung zu reinigen. Für Anwendungen wie diese kann das Ansprechverhalten und die Genauigkeit der Erkennungsschaltung für die Qualitätskontrolle entscheidend sein.

Häufiger jedoch ist die Temperaturerfassung ein Teil der vorbeugenden Zuverlässigkeit. Während beispielsweise ein Gerät möglicherweise keine Hochtemperaturaktivitäten ausführt, kann das System selbst einem Überhitzungsrisiko ausgesetzt sein. Dieses Risiko ergibt sich aus spezifischen externen Faktoren wie einer rauen Betriebsumgebung oder internen Faktoren wie der Selbsterwärmung der Elektronik. Durch Erkennen, wenn eine Überhitzung auftritt, kann das System vorbeugende Maßnahmen ergreifen. In diesen Fällen muss die Temperaturerfassungsschaltung über den erwarteten Betriebstemperaturbereich für die Anwendung zuverlässig sein.

Temperatursensortypen

Die Temperaturerfassung ist die Grundlage für alle fortgeschrittenen Formen der Temperaturregelung und -kompensation. Die Temperaturerfassungsschaltung selbst überwacht die Umgebungstemperatur. Es kann dann dem System entweder die tatsächliche Temperatur mitteilen oder, wenn die Detektionsschaltung intelligenter ist, wenn ein Temperatursteuerungsereignis auftritt. Wenn eine bestimmte Hochtemperaturschwelle überschritten wird, kann das System eine vorbeugende Maßnahme ergreifen, um die Temperatur zu senken. Ein Beispiel dafür ist das Einschalten eines Lüfters.

In ähnlicher Weise kann eine Temperaturerfassungsschaltung als Kern einer Temperaturkompensationsfunktion dienen. Betrachten Sie ein System wie Flüssigkeitsmessgeräte. Die Temperatur wirkt sich in diesem Fall direkt auf das gemessene Volumen aus. Unter Berücksichtigung der Temperatur kann das System wechselnde Umweltfaktoren kompensieren und zuverlässig und konsistent arbeiten. Es gibt vier häufig verwendete Temperatursensortypen:

1. Thermistor mit negativem Temperaturkoeffizienten (NTC)

Ein Thermistor ist ein wärmeempfindlicher Widerstand, der eine große, vorhersehbare und präzise Widerstandsänderung aufweist, die mit Temperaturschwankungen korreliert. Ein NTC-Thermistor bietet einen sehr hohen Widerstand bei niedrigen Temperaturen. Mit steigender Temperatur sinkt der Widerstand schnell. Da ein NTC-Thermistor eine so große Widerstandsänderung pro ° C erfährt, werden kleine Temperaturänderungen sehr schnell und mit hoher Genauigkeit (0,05 bis 1,5 ° C) reflektiert. Aufgrund seiner exponentiellen Natur erfordert der Ausgang eines Heißleiters eine Linearisierung. Der effektive Betriebsbereich ist -50 bis 250 ° C für gasgekapselte Thermistoren oder 150 ° C für Standard.

2. Widerstandstemperaturfühler (RTD)

Ein RTD, auch als Widerstandsthermometer bekannt, misst die Temperatur, indem der Widerstand des RTD-Elements mit der Temperatur korreliert wird. Ein RTD besteht aus einem Film oder, genauer gesagt, einem Draht, der um einen Keramik- oder Glaskern gewickelt ist. Die genauesten RTDs werden mit Platin hergestellt, aber kostengünstigere RTDs können aus Nickel oder Kupfer hergestellt werden. Nickel und Kupfer sind jedoch nicht so stabil oder wiederholbar. Platin-RTDs bieten eine ziemlich lineare Ausgabe, die hochgenau (0,1 bis 1 ° C) zwischen -200 und 600 ° C ist. RTDs bieten zwar die größte Genauigkeit, sind aber auch die teuersten Temperatursensoren.

3. Thermoelement

Dieser Temperatursensortyp besteht aus zwei Drähten aus unterschiedlichen Metallen, die an zwei Punkten verbunden sind. Die variierende Spannung zwischen diesen beiden Punkten spiegelt proportionale Temperaturänderungen wider. Thermoelemente sind nichtlinear und erfordern eine Umwandlung, wenn sie zur Temperatursteuerung und -kompensation verwendet werden, was typischerweise unter Verwendung einer Nachschlagetabelle erreicht wird. Die Genauigkeit ist niedrig, von 0,5 bis 5 ° C. Sie arbeiten jedoch über den breitesten Temperaturbereich von -200 bis 1750 ° C.

4. Halbleiterbasierte Sensoren

Ein Halbleiter-basierter Temperatursensor ist auf integrierten Schaltungen (ICs) platziert. Diese Sensoren sind effektiv zwei identische Dioden mit temperaturempfindlichen Spannungs-Strom-Charakteristiken, die verwendet werden können, um Temperaturänderungen zu überwachen. Sie bieten eine lineare Antwort, haben aber die niedrigste Genauigkeit der grundlegenden Sensortypen bei 1 bis 5 ° C. Sie haben auch die langsamste Reaktionszeit (5 bis 60 s) über den engsten Temperaturbereich (-70 bis 150 ° C).
