Rot Standard-DER ATC-ATO-Regular-19x19x4mm Automobilart-Selbstblatt-Sicherungs-10A 32V für Selbstsicherungs-Halter-Hahn-Adapter
Einrichtungs-Informationen

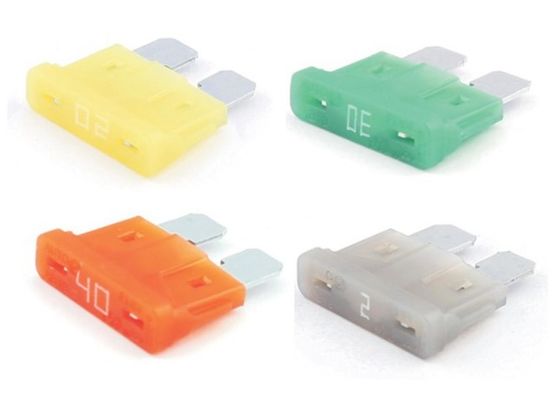

Teilnummer | Ampere (a) | Spannung (VDC) | Körper-Farbe |
AB19U001 | 1A | 32V | Schwarzes |
AB19U002 | 2A | 32V | Grau |
AB19U003 | 3A | 32V | Violett |
AB19U004 | 4A | 32V | Rosa |
AB19U005 | 5A | 32V | Tan |
AB19U075 | 7.5A | 32V | Brown |
AB19U010 | 10A | 32V | Rot |
AB19U015 | 15A | 32V | Blau |
AB19U020 | 20A | 32V | Gelb |
AB19U025 | 25A | 32V | Natürlich |
AB19U030 | 30A | 32V | Grün |
AB19U035 | 35A | 32V | Purpurrot |
AB19U040 | 40A | 32V | Orange |
Geblasene/schmelzende Eigenschaften
In | 1.1In | 1.35In | 2.0In | 3.5In | 6.0In | ||||
1-40A | >100Hours | Min. | Maximum. | Min. | Maximum. | Min. | Maximum. | Min. | Maximum. |
0,75 s | s 1800 | 0,15 s | 5 s | 0,04 s | 0,5 s | 0,02 s | 0,1 s |
Struktur-Maß
Andere Spezifikation
Schnelles Fungieren, Niederspannung für bis zu DC 32v | |
Material | *Body: Plastik. *Metal: Zink-Legierung mit Verzinnen. |
Standard | Entsprechend SAE J1284 |
Stromkreis-Schutz, zum des schmelzbaren Drahtes ODER der schmelzbaren Verbindung zu ersetzen. | |
Sicherungen sind für einfache Stromstärke Identification.Listed durch bescheinigtes UL farbunterlegt |
Anwendungs-Beispiele -- 16AWG addieren einen Stromkreis Standard-Blatt-Art-Sicherungs-Halter-Hahn ATC-ATO regelmäßigen
a. Hinzufügen-ein-Stromkreisminiartblatt-Sicherungshalter. Drehungen ein Sicherungsschlitz in zwei!
b., erlaubt einfache Installation von zusätzlichen Stromkreisen, ohne zu schneiden, zu verstärken oder zu löten.
c., drücken Sie in einen vorhandenen Sicherungshalter. Schützt ursprünglichen Stromkreis und stellt eine Leitung für den neuen Stromkreis zur Verfügung.
d., stellt einen Sicherungshalter zur verfügung, um vorhandenen Stromkreis zu schützen und einen zweiten Sicherungshalter, um neuen Stromkreis zu schützen.
e., idealer Ersatzsicherungshalter für Auto, Auto, LKW, Boot, etc.
f. Dieser Doppelschlitz Hinzufügen-EIN-Stromkreis/Hinzufügen-EIN-Line-/Sicherungs-Sockel stellt einen Sicherungsschlitz für den vorhandenen Soem-Stromkreis und einen zweiten Schlitz für einen neuen Stromkreis für mobile elektronische Geräte/Zusätze wie ein Handy, ein Radio, mobilen Zusätze, ein etc. zur Verfügung.
Installations-Führer:
I. Turn Off das Zündschloss und lokalisieren Ihr verwendet zu werden fusebox und bestimmte Sicherung.
II. entfernen Sie die Sicherung vom Schlitz, den Sie benutzen werden.
III. Einsatzsicherung von vorhandenem Schlitz in Unterseite des Sicherungshahns.
IV. Einsatzsicherungshahn in den ursprünglichen Sicherungsschlitz, der Energie zu Ihrem neuen Zusatz/zu Geräten zur Verfügung stellt.
V. Power Ihre neuen devides, indem er das offene und der Sicherung connceting, klopfen zu Ihrem neuen Zusatz/zu Geräten.
MITTEILUNG: Ersetzen Sie bitte die Sicherung entsprechend dem Nennstromwert, der auf der Sicherungskastenabdeckung angezeigt wird. Benutzen Sie keine Sicherung mit einem höheren Nennstrom. Wenn die neue Sicherung schmolz, nach installiert, dann sollte der Stromkreissystembedarf geprüft zu werden und so bald wie möglich repariert werden.
