Samsung Kühlschrank Ersatzteil Entfroren Mikrotemperatursensor 5KOhm 3218 Mit ABS Gehäuse 7x25mm Stecker 35965-020
Allgemeine
Der weltweite Markt zeigt, dass das DA32-00006W-Teil teuer und lang lieferbar ist.Bitte beachten Sie, dass es mit der gleichen Leistung auf dem Thermistor gleichwertig ist.Kabel, Steckverbinder usw., aber kein Originalteil von Samsung.
Samsung Kühlschrank Ersatzteil Entfroren Temperatur Sensor. Der Entfroren Temperatur Sensor erkennt die Temperatur im Inneren des Kühlschranks und sendet Informationen an die elektronische Steuerung.
Bitte beachten Sie: Dies ist nur als Leitfaden gedacht, da andere Produkte die gleichen Symptome verursachen können.
Dieser Teil wird auch als Thermistor bezeichnet.
Siehe auch:
Herunterladen- Was ist?
Eigenschaften
Samsung OEM Teil DA32-00006W gleichwertig
Alle unsere Glieder sind für eine angemessene Anpassung geeignet
Ganz neu in Originalverpackung
DA32-00006W Ersatzteil für Temperatursensor
Die Teilnummer DA32-00006W ersetzt DA32-00006B, DA32-00006C, DA32-00006D, DA32-00006L, DA32-00006M, DA32-00006U, DA32-10105R.
Anwendung
Mögliche Reparaturlösung für:
Der Kühlschrankbereich ist zu warm, der Kühlschrankbereich ist zu kalt, der Gefrierschrankbereich ist zu warm, der Gefrierschrankbereich ist zu kalt, Frostbildung, Leckage von Wasser.
Abmessung
Material
| Nein |
Name des Materials |
Artikel/PN |
| 2-1. Wir sind hier. |
Elemente |
R0=13,251KΩ±2% B0/50=3218±1% |
| Zwei gegen zwei. |
Wohnungen |
Φ7×25 ABS (weiß) |
| Zwei, drei. |
Beschichtung |
Epoxy |
| Zwei, vier. |
Bleitraht |
UL2651 AWG26# 105°C 300V (gelb) |
| 2 und 5. |
Terminal |
Anschluss 35965-0200 (weiß/blau) |
Auftritte
| Nein |
Artikel |
Zeichen |
Prüfbedingungen |
- Ich weiß nicht. |
Normalwert |
Max, du bist ein guter Mann. |
Einheit |
| 4-1. Wir haben es geschafft. |
Widerstand bei 0°C |
R0 |
Ta=25 ± 0,05°C
PT¥0,1mw
|
13.015 |
13.251 |
13.514 |
kΩ |
| Widerstand bei 25°C |
R25 |
4.95 |
5 |
5.05 |
| 4-2. Ich bin hier. |
B-Wert |
B0/50 |
|
3185.82 |
3218.0 |
3250.18 |
k |
| 4 bis 3. |
Dissipationsfaktor |
σ |
Ta=25±0,5°C |
¥3.0 |
mW/°C |
| 4 bis 4. |
Zeitkonstante |
τ |
Ta=25±0,5°C |
¥2 |
Sekunde |
| Vier bis fünf. |
Betriebstemperaturbereich |
/ |
/ |
- 40 |
/ |
+80 |
°C |
| 4 bis 6 |
Isolierwiderstand |
/ |
500 V Gleichstrom |
> 100 |
MΩ |
| 4 bis 7. |
Widerstandsspannung |
/ |
1000V Wechselstrom, 1mA, 1min |
Keine Anomalien |
Sekundär |

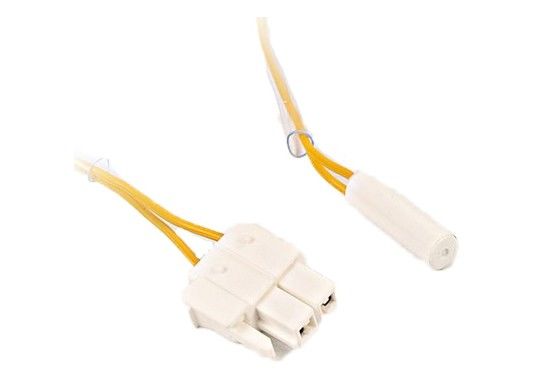

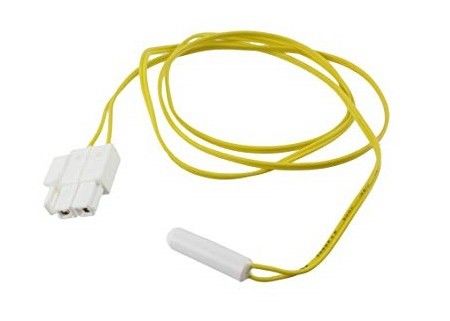

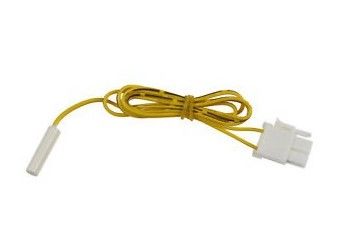

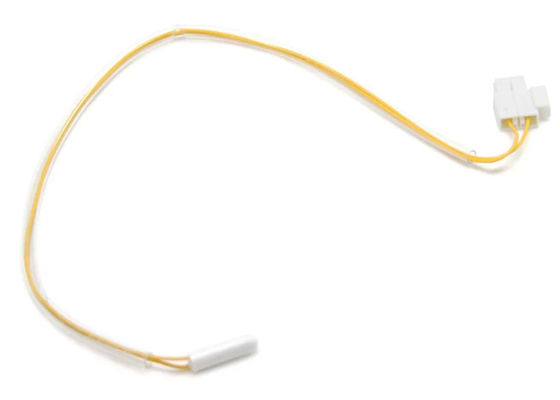

tatsächliche Produktfotos
Widerstand gegen Temperaturdiagramm
| R-T Umrechnungstabelle |
| R0=13,251KΩ±2% B0/50=3218±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - 40 |
85.953 |
89.360 |
92.894 |
-2 |
14.122 |
14.416 |
14.715 |
| - 39 |
81.456 |
84.640 |
87.939 |
- Nein. |
13.543 |
13.819 |
14.100 |
| - 38 Jahre. |
77.225 |
80.200 |
83.281 |
0 |
13.015 |
13.251 |
13.514 |
| - 37 Jahre. |
73.241 |
76.022 |
78.901 |
1 |
12.464 |
12.708 |
12.956 |
| - 36 |
69.489 |
72.089 |
74.779 |
2 |
11.962 |
12.191 |
12.424 |
| - 35 Jahre. |
65.954 |
68.386 |
70.900 |
3 |
11.483 |
11.698 |
11.916 |
| - 34 Jahre. |
62.621 |
64.896 |
67.247 |
4 |
11.026 |
11.228 |
11.432 |
| - 33 |
59.479 |
61.608 |
63.806 |
5 |
10.590 |
10.779 |
10.971 |
| - 32 Jahre. |
56.514 |
58.507 |
60.563 |
6 |
10.173 |
10.351 |
10.531 |
| -31 Jahre. |
53.716 |
55.581 |
57.506 |
7 |
9.775 |
9.942 |
10.110 |
| - 30 |
51.075 |
52.821 |
54.622 |
8 |
9.395 |
9.551 |
9.709 |
| - 29 |
48.580 |
50.215 |
51.901 |
9 |
9.031 |
9.178 |
9.326 |
| - 28 Jahre. |
46.222 |
47.755 |
49.333 |
10 |
8.687 |
8.824 |
8.963 |
| - 27 Jahre. |
43.994 |
45.430 |
46.908 |
11 |
8.352 |
8.481 |
8.611 |
| - 26 Jahre. |
41.887 |
43.233 |
44.617 |
12 |
8.034 |
8.155 |
8.277 |
| - 25 Jahre. |
39.894 |
41.156 |
42.453 |
13 |
7.730 |
7.844 |
7.958 |
| - 24 Jahre. |
38.008 |
39.191 |
40.406 |
14 |
7.440 |
7.546 |
7.653 |
| - 23 Jahre. |
36.223 |
37.332 |
38.471 |
15 |
7.161 |
7.261 |
7.361 |
| - 22 Jahre. |
34.533 |
35.573 |
36.641 |
16 |
6.895 |
6.988 |
7.082 |
| - 21 Jahre. |
32.932 |
33.908 |
34.908 |
17 |
6.640 |
6.727 |
6.815 |
| - 20 |
31.415 |
32.330 |
33.269 |
18 |
6.396 |
6.477 |
6.559 |
| - 19 |
29.977 |
30.836 |
31.716 |
19 |
6.162 |
6.238 |
6.315 |
| - 18 Jahre. |
28.613 |
29.419 |
30.245 |
20 |
5.938 |
6.009 |
6.080 |
| - 17 Jahre. |
27.320 |
28.076 |
28.851 |
21 |
5.723 |
5.790 |
5.856 |
| - 16 Jahre. |
26.093 |
26.803 |
27.529 |
22 |
5.518 |
5.579 |
5.641 |
| - 15 Jahre. |
24.928 |
25.595 |
26.276 |
23 |
5.320 |
5.378 |
5.436 |
| - 14 Jahre |
23.822 |
24.448 |
25.088 |
24 |
5.131 |
5.185 |
5.238 |
| - 13 Jahre. |
22.772 |
23.360 |
23.960 |
25 |
4.950 |
5.000 |
5.050 |
| - 12 |
21.774 |
22.326 |
22.889 |
26 |
4.772 |
4.822 |
4.872 |
| - 11 |
20.826 |
21.344 |
21.873 |
27 |
4.602 |
4.651 |
4.701 |
| - 10 |
19.925 |
20.411 |
20.908 |
28 |
4.438 |
4.488 |
4.538 |
| - 9 |
19.068 |
19.525 |
19.990 |
29 |
4.282 |
4.331 |
4.381 |
| -8 |
18.253 |
18.682 |
19.119 |
30 |
4.131 |
4.180 |
4.230 |
| - Sieben |
17.477 |
17.880 |
18.290 |
31 |
3.987 |
4.036 |
4.085 |
| -6 |
16.739 |
17.117 |
17.502 |
32 |
3.848 |
3.897 |
3.946 |
| - 5 |
16.036 |
16.391 |
16.753 |
33 |
3.715 |
3.764 |
3.812 |
| - 4 |
15.367 |
15.701 |
16.040 |
34 |
3.588 |
3.636 |
3.684 |
| -3 |
14.729 |
15.043 |
15.361 |
35 |
3.465 |
3.512 |
3.560 |
| R-T Umrechnungstabelle |
| R0=13,251KΩ±2% B0/50=3218±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| 36 |
3.347 |
3.394 |
3.441 |
74 |
1.019 |
1.045 |
1.072 |
| 37 |
3.234 |
3.280 |
3.327 |
75 |
0.990 |
1.016 |
1.043 |
| 38 |
3.125 |
3.171 |
3.217 |
76 |
0.963 |
0.988 |
1.014 |
| 39 |
3.021 |
3.066 |
3.112 |
77 |
0.936 |
0.961 |
0.987 |
| 40 |
2.920 |
2.965 |
3.010 |
78 |
0.910 |
0.935 |
0.960 |
| 41 |
2.823 |
2.868 |
2.912 |
79 |
0.885 |
0.910 |
0.934 |
| 42 |
2.730 |
2.774 |
2.818 |
80 |
0.861 |
0.885 |
0.909 |
| 43 |
2.641 |
2.684 |
2.728 |
81 |
0.838 |
0.861 |
0.885 |
| 44 |
2.555 |
2.597 |
2.641 |
82 |
0.815 |
0.838 |
0.862 |
| 45 |
2.472 |
2.514 |
2.557 |
83 |
0.793 |
0.816 |
0.839 |
| 46 |
2.392 |
2.433 |
2.476 |
84 |
0.772 |
0.794 |
0.817 |
| 47 |
2.315 |
2.356 |
2.398 |
85 |
0.751 |
0.773 |
0.796 |
| 48 |
2.241 |
2.282 |
2.323 |
86 |
0.731 |
0.753 |
0.775 |
| 49 |
2.170 |
2.210 |
2.250 |
87 |
0.712 |
0.733 |
0.755 |
| 50 |
2.100 |
2.140 |
2.180 |
88 |
0.693 |
0.714 |
0.736 |
| 51 |
2.035 |
2.074 |
2.113 |
89 |
0.675 |
0.696 |
0.717 |
| 52 |
1.971 |
2.010 |
2.048 |
90 |
0.658 |
0.678 |
0.698 |
| 53 |
1.910 |
1.948 |
1.986 |
91 |
0.641 |
0.660 |
0.681 |
| 54 |
1.851 |
1.888 |
1.925 |
92 |
0.624 |
0.644 |
0.664 |
| 55 |
1.794 |
1.830 |
1.867 |
93 |
0.608 |
0.627 |
0.647 |
| 56 |
1.739 |
1.775 |
1.811 |
94 |
0.593 |
0.611 |
0.631 |
| 57 |
1.686 |
1.721 |
1.757 |
95 |
0.578 |
0.596 |
0.615 |
| 58 |
1.635 |
1.669 |
1.705 |
96 |
0.563 |
0.581 |
0.600 |
| 59 |
1.585 |
1.619 |
1.654 |
97 |
0.549 |
0.567 |
0.585 |
| 60 |
1.537 |
1.571 |
1.605 |
98 |
0.535 |
0.553 |
0.570 |
| 61 |
1.491 |
1.525 |
1.558 |
99 |
0.522 |
0.539 |
0.557 |
| 62 |
1.447 |
1.480 |
1.513 |
100 |
0.509 |
0.526 |
0.543 |
| 63 |
1.404 |
1.436 |
1.469 |
101 |
0.496 |
0.513 |
0.530 |
| 64 |
1.363 |
1.394 |
1.426 |
102 |
0.484 |
0.500 |
0.517 |
| 65 |
1.323 |
1.354 |
1.385 |
103 |
0.472 |
0.488 |
0.505 |
| 66 |
1.284 |
1.315 |
1.346 |
104 |
0.461 |
0.476 |
0.493 |
| 67 |
1.247 |
1.277 |
1.307 |
105 |
0.449 |
0.465 |
0.481 |
| 68 |
1.211 |
1.240 |
1.270 |
106 |
0.439 |
0.454 |
0.469 |
| 69 |
1.176 |
1.205 |
1.234 |
107 |
0.428 |
0.443 |
0.458 |
| 70 |
1.142 |
1.171 |
1.200 |
108 |
0.418 |
0.432 |
0.448 |
| 71 |
1.110 |
1.138 |
1.166 |
109 |
0.408 |
0.422 |
0.437 |
| 72 |
1.078 |
1.106 |
1.134 |
110 |
0.398 |
0.412 |
0.427 |
| 73 |
1.048 |
1.075 |
1.103 |
|
|
|
|
Wie man einen Auftauschsensor in einem Kühlschrank ersetzt
In diesem Leitfaden zur Reparatur von Kühlschränken sind Schritt für Schritt Anweisungen zum Ersetzen des Auftauschsensors in einem Nebenkühlschrank enthalten.Der Auftauschsensor, auch Auftausch-Bimetall-Thermostat genannt, schaltet die Auftauschheizung aus, wenn die Heizung heiß genug wird, um den Verdampfer zu beschädigenWenn der Auftauschsensor ausfällt, das Heizungselement nicht eingeschaltet wird, und sich Frost auf dem Verdampfer ansammelt, was zu warmen Temperaturen im Kühlschrank führt.ersetzt durch das vom Hersteller genehmigte Ersatzteil.
Zeitbedarf: weniger als 45 Minuten.
Reparaturschwierigkeit: 3
Erforderliche Teile: Entfrost-Sensor, Kabelbindungen, Siliziumdichtungsmittel, Drahtmuttern
Erforderliche Teile: Entfrostsensor.Kabelbindungen,Silicondichtungsmittel,Drahtmuttern
Bevor Sie anfangen
Tragen Sie Arbeitshandschuhe, um Ihre Hände zu schützen.
Anweisungen
Warnung: Reparaturen von Geräten können gefährlich sein. Verwenden Sie die in der Anleitung aufgeführten geeigneten Werkzeuge und Sicherheitsvorrichtungen und befolgen Sie alle Anweisungen.Verwenden Sie nicht, bis Sie sicher sind, dass Sie alle Schritte verstehen und in der Lage sind, die Reparatur abzuschließenEinige Reparaturen sollten nur von einem qualifizierten Techniker durchgeführt werden.
Schritt 1: Trennen Sie den Strom
Trennen Sie die Steckdose aus dem Kühlschrank oder schalten Sie den Schalter für den Kühlschrank aus.
Schritt 2: Entfernen Sie die Regale aus dem Gefrierschrank
Entfernen Sie die Regale und Körbe aus dem Gefrierraum, entfernen Sie die Schrauben von den Regalstützen an der rechten Innenwand des Gefrierschranks und ziehen Sie die Stützen heraus.
Tipp: Wenn nötig, lesen Sie in der Gebrauchsanleitung, wie Sie Körbe und Regale aus dem Gefrierschrank nehmen.
Entfernen Sie die Regale und Körbe.
Entfernen Sie die rechtsliegenden Regalstützen.
Schritt 3: Entfernen Sie die Rückseite
Entfernen Sie die Anschraubschrauben, die das Innere der Rückseite des Gefrierschranks befestigen.
Entfernen Sie die Rückschrauben.
Entfernen Sie die Rückseite.
Schritt 4: Entklemmen des Entfrostsensors vom Verdampfer
Beobachten Sie die Position des Auftauchsensors und lassen Sie den Metallklemm, der den Auftauchsensor hält, an die Kältemittelleitung über dem Verdampfer los.
Tipp: Machen Sie ein digitales Foto des Auftauschsensors, damit Sie den Ersatz richtig positionieren können.
Lassen Sie den Clip los, der den Auftauschsensor an die Kältemittelleitung befestigt.
Schritt 5: Entfernen Sie den Entfrostsensor
Schneiden Sie die braunen und rosa Drähte in der Nähe des Auftauschsensors ab und ziehen Sie den Auftauschsensor aus dem Gefrierschrank.
Schritt 6: Installieren Sie den neuen Auftauschsensor
Entfernen Sie die Isolierung an den Enden des rosa Drahtes und des braunen Drahtes des neuen Sensors mit einem Drahtstripper.Verwenden Sie Drahtmuttern, um die passenden Drähte zu verbinden.
Um die Verbindung trocken zu halten, drücken Sie Silikondichtungsmittel in die offenen Enden der Drahtmuttern.
Schritt 7: Schließen Sie den Entfrostsensor an die Kühlmittelleitung an
Der neue Entfrostsensor wird auf die Kältemittelleitung über dem Verdampfer geklebt und auf die gleiche Weise wie der ursprüngliche Entfrostsensor positioniert.
Verwenden Sie ein Kabelband, um die Drähte an andere Drähte im Gurt zu befestigen, um sie aus dem Weg zu halten.
Schritt 8: Installieren Sie die Rückseite neu
Die Rückseite wird neu eingebaut und die Schrauben ausgetauscht.Drehen Sie die Schrauben, bis sie anhalten und dann schnallen Sie sie mit einem letzten WendungInstallieren Sie die Körbe und Regale neu.
Schritt 9: Strom wiederherstellen
Stecken Sie den Kühlschrank an oder schalten Sie den Schalter an, um den Strom wiederherzustellen.
