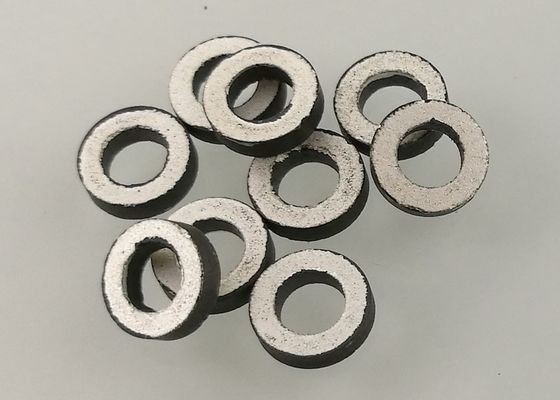

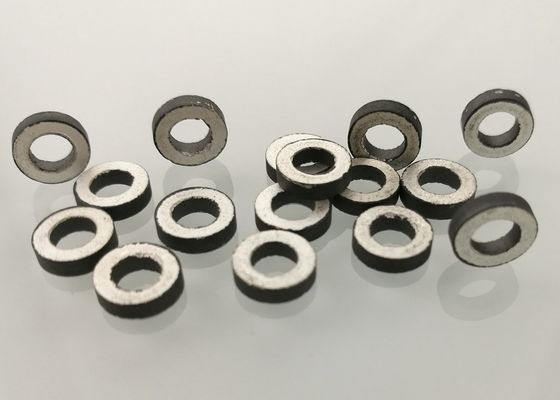

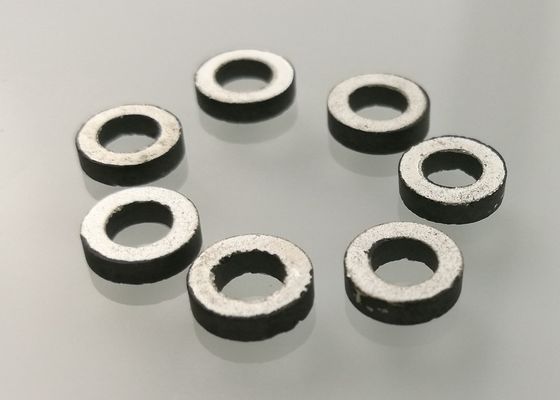

Maßgeschneiderter MF57 Bleifreier Ring NTC Thermistor Chip 516 Ohm für Automobil AEC-Q200 Motor Kühlmittel Temperatursensor

Merkmale und Vorteile

Vollmetallisierte bleifreie Scheibe
Mehrfache Temperaturstabilitätsoptionen
Maßgeschneiderte Lösungen, normalerweise nach Abmessungen, Temperatur, Widerstand und Toleranz.

Hohe Präzision.

Ausgezeichnete Konsistenz und Austauschbarkeit

Siehe auch: Herunterladen- Was ist?

Allgemeine

Aolitel-bleitlose NTC-Diskthermistoren bieten eine hervorragende thermische und elektrische Stabilität mit einer breiten Palette von Widerstandswerten, die anhand der Materialeigenschaften und der Kundenanforderungen angepasst werden können.Diese Teile eignen sich für verschiedene Anwendungen im Allzweckbereich und in der Automobilindustrie (AEC-Q200). Erhältlich in kundenspezifischen Scheibengrößen und mehreren Temperaturstabilitätsoptionen.

Diese Art von Produkten wird in der Automobilindustrie und bei Verbrauchern weit verbreitet. Die Metallisierung bedeckt die Oberflächen des Thermistors komplett.Die besonders flachen und glatten Oberflächen sorgen für einen hervorragenden elektrischen und thermischen Kontakt unter Druck.

Typische Anwendungen

Temperatursensoren und Temperaturmessungen in Kälteanlagen von Fahrzeugen, Verbrennungsmotoren, Elektrofahrzeugen mit größerer Leistung, Öltransformatoren usw.

Umgebungstemperaturmessung, Steuerung und Kompensation
Temperaturkontrolle und Überwachung von Flüssigkeiten oder Gasen
Montage in Sonden
Automobilindustrie (Klimaanlage, Temperaturüberwachung, beheizter Sitz, Öltemperaturregelung, andere)
Feuererkennungssysteme
Chemische Industrie

Abmessung der Struktur (mm)

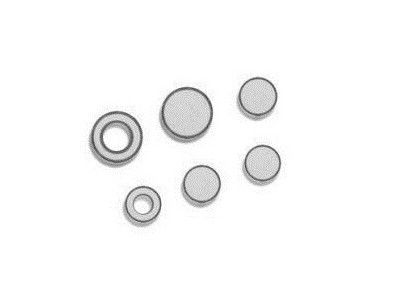

Konstruktion des Thermistors

Wahl der Widerstände Wenn die Anwendung die Temperatur um einen definierten Punkt herum messen soll, kann ein einzigartiger Nennwiderstand gewählt werden (z. B.unter den Standardwerten der auf den Seiten 20 bis 24 dargestellten ND-Produkte.

Wenn die Temperatur über ausgewählte Bereiche T1 T2, T2 T3 gemessen werden muss, ..., der entsprechende Widerstand R1, R2, R3, ... müssen so sein, dass sie sich an der R (T) -Eigenschaft eines vorhandenen NTC-Materials befinden können (z. B. unter Standardmaterialien, deren R (T) auf den Seiten 29 bis 33 angegeben ist).

Die Widerstände müssen auch mit dem Widerstand des Materials und den Abmessungen des Thermistors vereinbar sein.

Leitlinien für die Katalogserie

Anmerkungen: Maßgeschneiderte Konstruktion für verschiedene RT-Kurven und Montagekonfigurationen verfügbar

Auswahl der Toleranzen

Die Präzision der Temperaturmessung bestimmt die Berechnung der Toleranz des Widerstands: R/R = (%/°C).

Zum Beispiel benötigt der NTC NR55--3049-99, der ein Material mit der Kennzeichnung N5 (R (T) auf Seite 31) verwendet, eine Genauigkeit von 1 °C im Temperaturbereich 110 °C - 120 °C.

Die Toleranzen können berechnet werden: R110°C /R110°C = 1°C* 2,91%/°C = 2,91% R120°C /R120°C = 1°C* 2,76%/°C = 2,76%

*Für Ihre spezifischen Anforderungen wenden Sie sich bitte an uns.
