Startseite /Produkte/NTC-Thermistor/MF52 schwärzen Thermistor 3KOhm 3950 des Epoxidharz-Verkapselungs-thermischen Widerstand-NTC für Miniaturtemperaturfühler

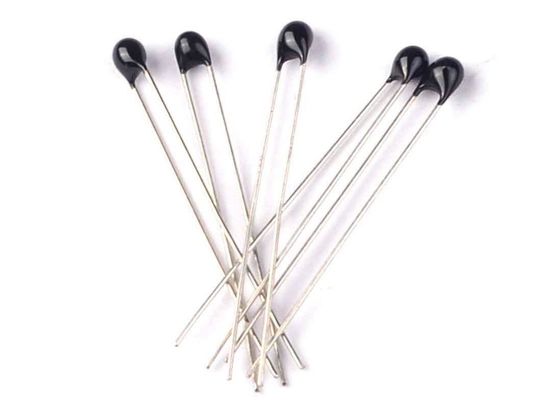

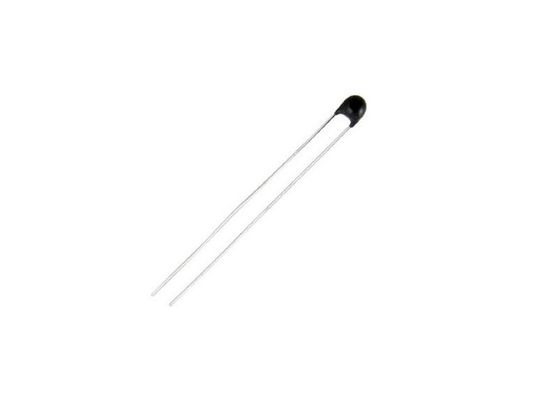

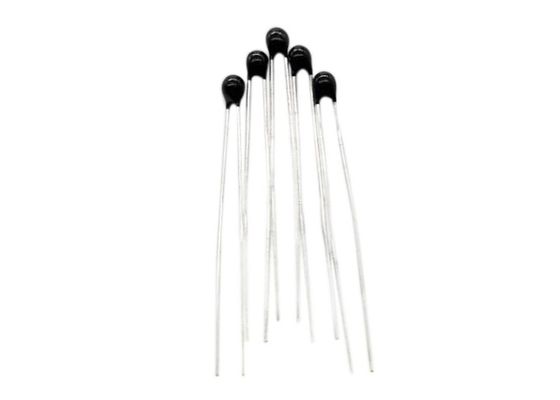

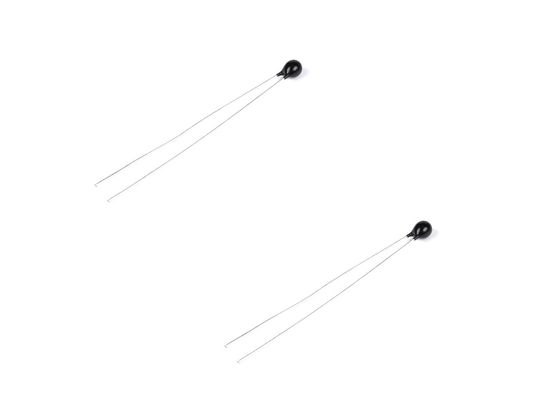

MF52 schwärzen Thermistor 3KOhm 3950 des Epoxidharz-Verkapselungs-thermischen Widerstand-NTC für Miniaturtemperaturfühler

1000 Stk.
MOQ
Verhandlungsfähig
Preis
MF52 schwärzen Thermistor 3KOhm 3950 des Epoxidharz-Verkapselungs-thermischen Widerstand-NTC für Miniaturtemperaturfühler
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Guter Name: NTC-Thermistor 3KOhm 3950
Widerstand @25C: 3KOHM±1%
B25/50: 3950±1%
Leistungsbewertung: 25mW
Endungsstil: Radial
Funktionierendes temp.range: -40~+125C
Hervorheben:

negativer Temperaturkoeffizientthermistor

,

ntc Thermistorhohe temperatur
Grundinformation
Markenname: Aolittel
Modellnummer: MF52A-3KF3950B1
Zahlung und Versand AGB
Verpackung Informationen: Masse, 500pcs pro Tasche
Lieferzeit: 2 Wochen
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 10.000.000 PC pro Monat
Produkt-Beschreibung

MF52 Schwarzer Epoxidharzverkapselungswärmwiderstand NTC-Thermistor 3KOhm 3950 für Miniaturtemperatursensoren

Eigenschaften

• Lange und flexible Leitungen für spezielle Montage- oder Montageanforderungen

• qualifiziert für die AEC-Q200

• Uni-Kurvensensor

• Kurze Reaktionszeit

• Hohe Temperaturgenauigkeit

• Ausgezeichnete langfristige Stabilität

• Epoxyverkapselung

Siehe auch:MF52 schwärzen Thermistor 3KOhm 3950 des Epoxidharz-Verkapselungs-thermischen Widerstand-NTC für Miniaturtemperaturfühler 0 Herunterladen- Was ist?

Anwendungen

Temperaturmessung, -erkennung und -steuerung in Automobil-, Industrie- und Verbraucherelektronik.

Abmessungen (mm)

MF52 schwärzen Thermistor 3KOhm 3950 des Epoxidharz-Verkapselungs-thermischen Widerstand-NTC für Miniaturtemperaturfühler 1

Eine

B

C

D

L

Maximal 30

Maximal vier.5

Maximal zwei.5

0.33 ± 0.05

33 ± 3

Material

Nein

Name des Materials

Artikel/PN

E. Ich weiß nicht.

Elemente

R25=3KΩ±1% B25/50=3950±1%

B

Beschichtung

Epoxidharz

D.

Bleitraht

0.33mm CP Draht

Auftritte

Nein

Artikel

Zeichen

Prüfbedingungen

- Ich weiß nicht.

Normalwert

Max, du bist ein guter Mann.

Einheit

4-1. Wir haben es geschafft.

Widerstand bei 25°C

R25

Ta=25 ± 0,05°C

PT ¥0,1mw

2.97

3.0

3.03

kΩ

4-2. Ich bin hier.

B-Wert

B25/50

3910.5

3950

3989.5

k

4 bis 3.

Dissipationsfaktor

σ

In ruhiger Luft

≥ 09

Mw/°C

4 bis 4.

Zeitkonstante

τ

In ruhiger Luft

¢8

Sekunde

Vier bis fünf.

Betriebstemperaturbereich

/

/

- 40

/

+125

°C

4 bis 6

Isolierwiderstand

/

100 V Gleichspannung 1 Minute

≥ 100

MΩ

4 bis 7.

Nennleistung

Pmax

/

≤ 25

mW

Zuverlässigkeitsprüfung

Nein

Artikel

Technische Anforderungen

Prüfbedingungen und Verfahren

5-1. Wir sind hier.

Schweißbarkeit

R25 △R/R≤±2%

Temperatur: 260°C±5°C, Zeit:2-3 Sekunden

5-2! - Ich weiß.

Widerstandsfähigkeit gegen Lötwärme

R25 △R/R≤±2%

Zinnkofentemperatur: ≤260±5°C, Eintauchdiefe ≤6mm Entfernung vom Körper, Zeit:5±1 Sek.

5 bis 3

Steady-State Temperatur

R25 △R/R≤±2%

Temperatur: 40 ± 2 °C; Luftfeuchtigkeit: 93 ± 2%, Zeit: 300 Stunden

5 bis 4

Temperaturzyklusprüfung

R25 △R/R≤±2%

MF52 schwärzen Thermistor 3KOhm 3950 des Epoxidharz-Verkapselungs-thermischen Widerstand-NTC für Miniaturtemperaturfühler 220 ± 3 °C × 30 min 120 ± 3 °C × 30 min × 50 Zyklen

- Ich bin hier.

Speicherung bei hoher Temperatur

R25 △R/R≤±2%

Temperatur: 120 ± 5°C; Zeit: 300 Stunden

5 bis 6

Lagerung bei niedrigen Temperaturen

R25 △R/R≤±2%

Temperatur: -20°C; Zeit: 300 Stunden

5 bis 7

Fallprüfung

Keine sichtbaren Schäden

Freier Sturz in den Betonboden von einer Höhe von 1 m, 5 Zyklen.

5 bis 8

Biegungstest

90° biegen Sie das Bindungsfeld aus Draht und Epoxidharz.Drei Mal hin und her

5 bis 9

Zugprüfungen

Feststehende Widerstände an beiden Enden, Zug: 10±1N, Zeit: 5±1 Sek.

R-T-Tabelle

R-T Umrechnungstabelle
R25=3±1% B25/50=3950±1%
T ((°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ) T ((°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ)
- 40 87.2093 91.1817 95.2604 - 5 12.3253 12.6319 12.9411
- 39 82.1071 85.7943 89.578 - 4 11.7125 11.9976 12.285
- 38 Jahre. 77.3288 80.752 84.2628 -3 11.1331 11.3982 11.6654
- 37 Jahre. 72.8525 76.0313 79.2895 -2 10.5852 10.8317 11.08
- 36 68.6572 71.6095 74.6339 - Nein. 10.0669 10.296 10.5267
- 35 Jahre. 64.7238 67.4663 70.2742 0 9.5765 9.7895 10.0039
- 34 Jahre. 61.0349 63.583 66.1904 1 9.1063 9.3041 9.503
- 33 57.574 59.9419 62.3636 2 8.6618 8.8454 9.03
- 32 Jahre. 54.3258 56.5266 58.7761 3 8.2417 8.4121 8.5834
-31 Jahre. 51.2763 53.3221 55.4121 4 7.8444 8.0026 8.1615
- 30 48.4125 50.3145 52.2565 5 7.4685 7.6153 7.7627
- 29 45.6655 47.4313 49.2333 6 7.1128 7.249 7.3857
- 28 Jahre. 43.0892 44.7289 46.4012 7 6.7761 6.9024 7.0292
- 27 Jahre. 40.6723 42.1951 43.7474 8 6.4573 6.5744 6.6919
- 26 Jahre. 38.4038 39.8184 41.2596 9 6.155 6.2636 6.3725
- 25 Jahre. 36.274 37.5882 38.9265 10 5.869 5.9696 6.0705
- 24 Jahre. 34.2734 35.4946 36.7375 11 5.5976 5.6908 5.7843
- 23 Jahre. 32.3939 33.5288 34.6833 12 5.3405 5.4268 5.5133
- 22 Jahre. 30.6271 31.682 32.7545 13 5.0966 5.1765 5.2566
- 21 Jahre. 28.9659 29.9465 30.943 14 4.8651 4.9391 5.0132
- 20 27.4035 28.3152 29.2412 15 4.6455 4.7139 4.7824
- 19 25.9275 26.7749 27.6352 16 4.4369 4.5001 4.5634
- 18 Jahre. 24.5387 25.3265 26.1258 17 4.239 4.2974 4.3558
- 17 Jahre. 23.2316 23.9641 24.7069 18 4.051 4.1049 4.1588
- 16 Jahre. 22.0011 22.6822 23.3725 19 3.8721 3.9218 3.9715
- 15 Jahre. 20.8422 21.4755 22.1171 20 3.7025 3.7483 3.7941
- 14 Jahre 19.7502 20.3392 20.9356 21 3.5409 3.5831 3.6253
- 13 Jahre. 18.721 19.2687 19.8231 22 3.3874 3.4262 3.465
- 12 17.7507 18.2601 18.7755 23 3.2413 3.277 3.3127
- 11 16.8357 17.3095 17.7886 24 3.1024 3.1351 3.1678
- 10 15.9725 16.4132 16.8587 25 2.97 3 3.03
- 9 15.1569 15.5668 15.9809 26 2.8414 2.8714 2.9014
-8 14.3871 14.7683 15.1533 27 2.7179 2.7478 2.7777
- Sieben 13.6605 14.015 14.3729 28 2.6003 2.6301 2.6599
-6 12.9739 13.3036 13.6363 29 2.4886 2.5182 2.5478
R-T Umrechnungstabelle
R25=3±1% B25/50=3950±1%
T ((°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ) T ((°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ)
30 2.3825 2.4119 2.4413 65 0.6084 0.6244 0.6405
31 2.2815 2.3106 2.3397 66 0.5876 0.6032 0.619
32 2.1853 2.2142 2.2431 67 0.5675 0.5828 0.5983
33 2.0938 2.1224 2.151 68 0.5481 0.5631 0.5782
34 2.0068 2.035 2.0633 69 0.5296 0.5443 0.5591
35 1.9238 1.9517 1.9796 70 0.5119 0.5262 0.5407
36 1.845 1.8725 1.9001 71 0.4947 0.5087 0.5229
37 1.7696 1.7968 1.824 72 0.4783 0.492 0.5059
38 1.6978 1.7246 1.7514 73 0.4626 0.476 0.4896
39 1.6295 1.6559 1.6823 74 0.4472 0.4604 0.4737
40 1.5642 1.5902 1.6162 75 0.4327 0.4456 0.4586
41 1.502 1.5276 1.5532 76 0.4186 0.4312 0.444
42 1.4427 1.4678 1.493 77 0.4051 0.4174 0.4299
43 1.386 1.4107 1.4355 78 0.3919 0.404 0.4162
44 1.3318 1.3561 1.3805 79 0.3795 0.3913 0.4033
45 1.2803 1.3042 1.3282 80 0.3674 0.379 0.3907
46 1.2308 1.2542 1.2777 81 0.3558 0.3671 0.3786
47 1.1838 1.2068 1.2299 82 0.3445 0.3556 0.3668
48 1.1386 1.1612 1.1839 83 0.3338 0.3446 0.3556
49 1.0955 1.1177 1.14 84 0.3234 0.334 0.3448
50 1.0544 1.0761 1.098 85 0.3133 0.3237 0.3342
51 1.0148 1.0361 1.0575 86 0.3039 0.314 0.3243
52 0.977 0.9979 1.0189 87 0.2945 0.3044 0.3145
53 0.9408 0.9613 0.9819 88 0.2855 0.2952 0.3051
54 0.9061 0.9262 0.9464 89 0.2769 0.2864 0.2961
55 0.873 0.8927 0.9125 90 0.2687 0.278 0.2875
56 0.8413 0.8606 0.88 91 0.2607 0.2698 0.2791
57 0.8108 0.8297 0.8487 92 0.2529 0.2618 0.2709
58 0.7817 0.8002 0.8188 93 0.2453 0.254 0.2629
59 0.7537 0.7718 0.7901 94 0.2381 0.2467 0.2554
60 0.7269 0.7447 0.7626 95 0.2311 0.2395 0.248
61 0.7012 0.7186 0.7361 96 0.2244 0.2326 0.241
62 0.6765 0.6935 0.7107 97 0.2179 0.2259 0.2341
63 0.6528 0.6695 0.6863 98 0.2116 0.2195 0.2275
64 0.6303 0.6466 0.6631 99 0.2057 0.2134 0.2212
R-T Umrechnungstabelle
R25=3±1% B25/50=3950±1%
T ((°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ) T ((°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ)
100 0.1998 0.2073 0.215 　 　 　 　
101 0.1942 0.2016 0.2091 　 　 　 　
102 0.1886 0.1958 0.2032 　 　 　 　
103 0.1833 0.1904 0.1976 　 　 　 　
104 0.1781 0.185 0.1921 　 　 　 　
105 0.1733 0.1801 0.187 　 　 　 　
106 0.1685 0.1752 0.182 　 　 　 　
107 0.1639 0.1704 0.1771 　 　 　 　
108 0.1593 0.1657 0.1722 　 　 　 　
109 0.1549 0.1612 0.1676 　 　 　 　
110 0.1507 0.1568 0.1631 　 　 　 　
111 0.1465 0.1525 0.1586 　 　 　 　
112 0.1426 0.1485 0.1545 　 　 　 　
113 0.1387 0.1445 0.1504 　 　 　 　
114 0.1351 0.1407 0.1465 　 　 　 　
115 0.1314 0.1369 0.1426 　 　 　 　
116 0.1279 0.1333 0.1388 　 　 　 　
117 0.1246 0.1299 0.1353 　 　 　 　
118 0.1212 0.1264 0.1317 　 　 　 　
119 0.118 0.1231 0.1283 　 　 　 　
120 0.1149 0.1199 0.125 　 　 　 　
121 0.1119 0.1168 0.1218 　 　 　 　
122 0.1092 0.114 0.1189 　 　 　 　
123 0.1064 0.1111 0.1159 　 　 　 　
124 0.1037 0.1083 0.113 　 　 　 　
125 0.101 0.1055 0.1101 　 　 　 　
