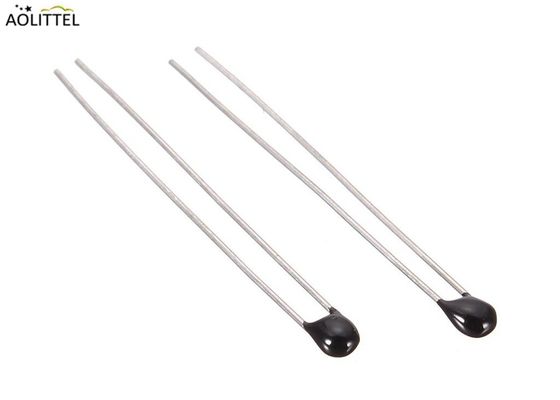

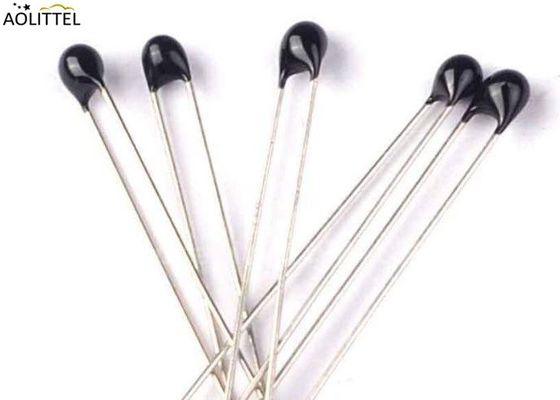

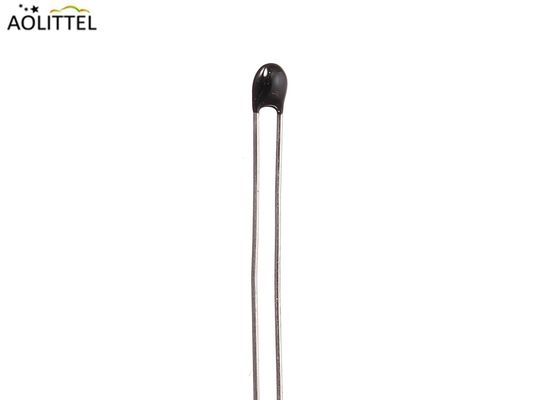

Universal-Perlenförmiger Präzisions-Epoxy-Harz-beschichteter NTC-Thermistor MF52A1 103F3950F 10KOhm Für Temperaturmessung
Beschreibung
Der NTC-Thermistor der Ao littel MF52-Serie ist klein, mit hoher Präzision und schneller Reaktion mit Ethoxylharz beschichtet.für normale Temperatursensoren geeignet, die aufgrund ihrer starken Bleihäufigkeit und des breiten Temperaturbereichs auf Basis von Chips NTC selbsttragend sind.
Siehe auch:
Herunterladen- Was ist?
| Mitglied der NTC-Thermistor-Familie |
| Nein |
Reihe |
Beschreibung |
| 1 |
MF72 |
Leistung ICL |
| 2 |
MF73T-1 |
Hohe Leistung |
| 3 |
MF73/MF74 |
Super-hohe Leistung |
| 4 |
MF57 |
Für den Automobil |
| 5 |
MF11 |
Entschädigung |
| 6 |
CMF |
Oberflächenbefestigung |
| 7 |
MF51 |
mit einer Breite von nicht mehr als 20 mm |
| 8 |
MF51E |
Stahldraht für Thermometer |
| 9 |
MF52 |
Temperaturmessung des Perlentypes |
| 10 |
MF54 |
Kunststoffharz-Doide-Typ |
| 11 |
MF55 |
Dünnschichtart |
| 12 |
MF58 |
mit einer Breite von nicht mehr als 50 mm |
| 13 |
MF59 |
MELF SMD-Glasschalen |
| 14 |
CWF |
Präzisions-NTC-Temperatursensor |
Eigenschaften
Langzeitstabilität und Zuverlässigkeit
Hoher B-Wert
Schöne Konsistenz und Austauschbarkeit
Breiter Widerstandsbereich:0.1 ~ 500KΩ
Breiter Betriebstemperaturbereich: -55 ~ +125°C
Bietet eine extrem präzise Temperaturmessung.
Kompatibel mit einem NTC-Thermistor in der Größe 1005 (1,0 mm x 0,5 mm).
Hergestellt mit einer Automatisierungslinie, die vom Blei bis zur Verpackung konsistent war, so dass ein Produkt gleicher Qualität zu geringen Kosten in großen Mengen gewonnen werden kann.
Da dieses Produkt eine starke Bleiintensität mit Original-Blei-Anbautechnik aufweist, wird es beim Gebrauch gebogen und kann Bearbeitung usw. leicht aushalten.
Auswahl von mehrfachen Vormaterialien, darunter eingelagertes Kupferdraht, emailliertes Cu-Draht, Florin-Kunststoffdraht, PVC-Draht usw.
Persönliche Längenwahl
Anwendungen
Haushaltsgeräte wie Klimaanlage, Kühlschrank, Tiefkühlschrank, Sojamilchmaschine, Brotmaschine, Trinkmaschine.
Temperaturregelung und -messung
Elektrische Thermometer
Flüssigkeitsspiegelmessung
Medizinische Ausrüstung und Apparate
Temperaturregelungsgerät.
Elektronische Geschenke.
Elektronisches Temperaturfeuchtigkeitsmessgerät.
Fahrzeugtemperaturmessung.
Elektronischer Tischkalender.
Batteriepack und Batterieladegerät.
Spezifikation
B25/50:3950K ((3380K ~ 4150K)
Montageart:Durch Loch
Betriebstemperatur: -55 °C ~ 125 °C
Verpackung / Gehäuse: Bead
Verpackung: in großen Mengen
Leistung - maximal 50 mW
Widerstand in Ohm @ 25°C: 10KOhm (1.5k ~ 220k)
| Teil Nr. |
Nennwiderstand
R25
(KΩ) |
B-Wert
(25/50)°C)
(K) |
Nennleistung (mw) |
- Das ist nicht wahr.
(mW/°C) |
Wärmezeit Konstante (S) |
Betriebstemperatur.°C) |
MF523100
MF523270
MF523380
MF523470
MF523600
MF523950
MF524000
MF524050
MF524150
MF524300
MF524500 |
0.1 bis 20
0.2-20
0.5-50
0.5-50
1 bis 100
5 bis 100
5 bis 100
5 bis 200
10 bis 250
20 bis 1000
20 bis 1000 |
3100
3270
3380
3470
3600
3950
4000
4050
4150
4300
4500 |
≤ 50 |
≥ 2.0
In stiller Luft |
≤ 7
In stiller Luft |
- 55°C- +125°C |
Anmerkung:
* B-Wert (25/50 °C) Fehler beträgt ± 1% für Komponenten mit einer Nennwiderstandstoleranz von ± 1% und ± 2% für alle anderen.
Hinweis:* Die beiden Enden des Bleitrahtes können wegen der geringen Größe und des in MF52-Serien gelöteten Flecks keinen zu starken Zug ertragen.* Löt mindestens 5 mm vom Boden des Drahtes entfernt.
Abmessungen (Einheit: mm)
A: Zinn.
| Code |
D
maximal |
L1
maximal |
L2
Min. |
d
+/- 005 |
F
+/- 05 |
| A1 |
2.5 |
4.0 |
25 |
0.3 |
1.7 |
| A2 |
3 |
4.5 |
25 |
0.45 |
2.2 |
B: Verglasung von Cu-Draht
| Code |
D
maximal |
L1
maximal |
L2
Min. |
L3+/- 1 |
d
+/- 005 |
| B1 |
2 |
3.5 |
Der Kunde ist angegeben |
3 |
0.2 |
| B2 |
3 |
4 |
Der Kunde ist angegeben |
3 |
0.3 |
C: Hochtemperatur-Fluor-Kunststoffdraht
| Code |
D
maximal |
L1
maximal |
L2
Min. |
L3+/- 1 |
d
+/- 005 |
| C1 |
3 |
7.5 |
Der Kunde ist angegeben |
5 |
0.26 |
| C2 |
4 |
7.5 |
Der Kunde ist angegeben |
5 |
0.32 |
E: Blei und Kopf nach Spezifikation
| Code |
D
maximal |
L1
maximal |
L2
Min. |
L3+/- 1 |
d
+/- 005 |
| E1 |
Der Kunde ist angegeben |
Der Kunde ist angegeben |
Der Kunde ist angegeben |
5 |
Der Kunde ist angegeben |
| E2 |
Der Kunde ist angegeben |
Der Kunde ist angegeben |
Der Kunde ist angegeben |
5 |
Der Kunde ist angegeben |
F: Bleiframme im Stil von Tin
| Code |
D
maximal |
L1
maximal |
L2 +/- 15 |
d
maximal |
F
+/- 05 |
Tmax |
| F |
3.8 |
9.5 |
17 |
0.5 |
2.5 |
3.5 |
Mechanische Anforderungen
| Artikel 1 |
Anforderungen |
Prüfmethode |
| 1.Soldatenfähigkeiten |
Die Anschlüsse müssen einheitlich eingelagert sein, und ihre Fläche ≥ 95% |
Die NTC-Endgeräte werden in einem Lötbad von 245 ± 5 °C und 6 mm vom NTC-Körper entfernt für 3 ± 0,5 s in eine Tiefe von 15 mm getaucht (siehe IEC68-2-20 / GB2423.28 Ta). |
| 2.Widerstandsfähigkeit gegen Lötwärme |
Keine sichtbaren mechanischen Schäden.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Die NTC-Endgeräte werden in einem Lötbad von 260 ± 5 °C bis zu einer Tiefe von 15 mm und 6 mm unterhalb des NTC-Körpers für 3 ± 0,5 s eingetaucht.Nach 4-5 h Erholung bei 25 ± 2 °C.Der Nennwert des Nullleistungwiderstands RN" ist zu messen..
(siehe IEC68-2-20 /GB2423.28 Tb)
|
| 3.Stärke des Bleianschlusses |
Kein Ausbruch.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Der Körper wird befestigt und auf jede Leitung bis zu 10 N allmählich eine Kraft ausgeübt und dann für 10 Sekunden gehalten.Halten Sie den Körper und üben Sie eine Kraft auf jede Leitung bis 90° langsam bei 5N in Richtung der Leitungsachse und dann halten für 10sec, und wiederholt dies in entgegengesetzter Richtung für das andere Endgerät. Nach einer Erholung von 4 bis 5 Stunden bei 25 ± 2 °C wird der Nennwert des Null-Leistungswiderstands RN' gemessen.
(siehe IEC 68-2-21/GB 2423.29 Ua / Ub)
|
Zuverlässigkeitsprüfung
| Artikel 1 |
Anforderungen |
Prüfmethode |
| 1.Temp. Fahrradprüfung |
Keine sichtbaren mechanischen Schäden.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Ta:-40±3°C/ 30min→25±2°C/ 5min→ Tb:160±3°C/ 30min→25±2°C/ 5min Zyklen: 5mal
Nach 4 bis 5 Stunden Erholung bei 25 ± 2 °C ist der Nennwert des Nullleistungswiderstands RN' zu messen.
|
| 2.Elektrische Fahrradprüfung |
Umgebungstemperaturbereich: 25 °C ± 2 °C.
Zyklen: 2.000 Mal Ein / Ausschalten: 5 s / 55 s
Prüfstrom: 7A
Nach einer Erholung von 4 bis 5 Stunden bei 25 ± 2 °C ist der Nennwert des Nullleistungswiderstands RN' zu messen.
|
| 3.LastLife (Ausdauer) Prüfung |
Umgebungstemperaturbereich:25°C±2°C; 7A/1.000±24h
Nach 4 bis 5 Stunden Erholung bei 25 ± 2 °C ist der Nennwert des Nullleistungswiderstands RN' zu messen.
|
| 4. Feuchtigkeitsprüfung |
Keine sichtbaren mechanischen Schäden.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Umgebungstemperaturbereich: 40°C±2°C
R.H.:93±3%, Energiezeit:1000±24 h
Nach 4 bis 5 Stunden Erholung bei 25 ± 2 °C ist der Nennwert des Nullleistungswiderstands RN' zu messen.
|
Paket
Massenverpackung:
| Verpackung |
Verpackungsart |
| Schüttgut |
500 Stück pro Polybag |
Aufbewahrungsbedingungen:
- Temperatur: -10°C+40°C
- Luftfeuchtigkeit: ≤ 70% RH
- Dauer: ≤ 6 Monate (Erst ein/Erst aus)
- Ort:
Die Komponenten dürfen nicht den folgenden Bedingungen ausgesetzt werden, da dies zu einer Verschlechterung der Eigenschaften führen kann.
1) Korrosives oder entoxidantes Gas.
2) Entflammbare und explosive Gase.
3) Öl, Wasser und chemische Flüssigkeit.
4) Im Sonnenlicht
