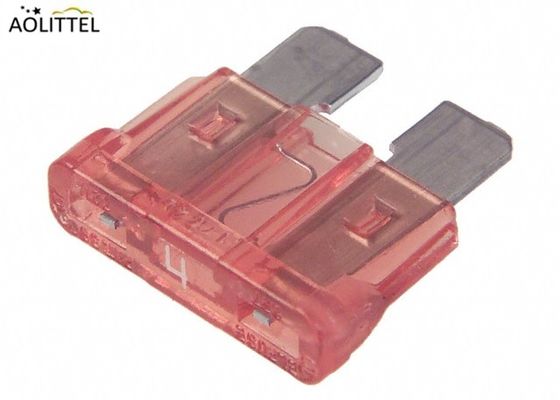

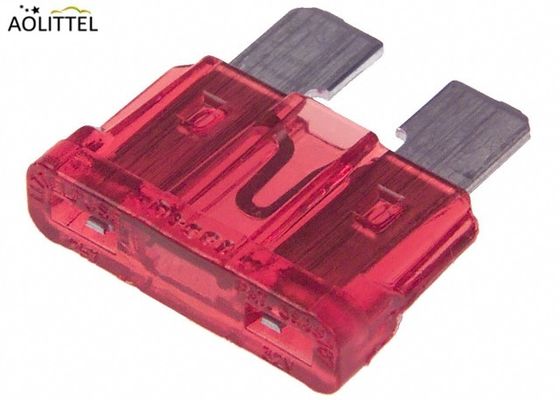

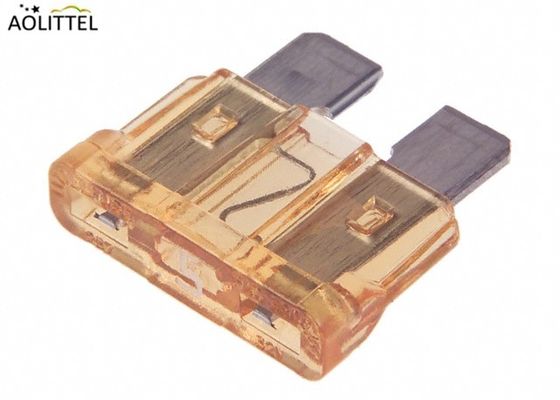

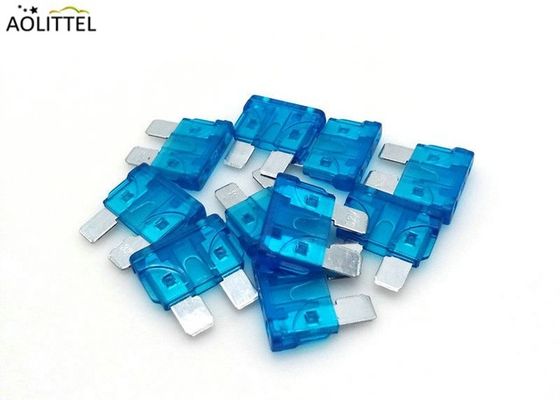

Fahrzeug-Plug-in-Typ Kunststoffgehäuse 10A Rot Mittelgroße ATC Auto Blatt Sicherung mit Zink oder Aluminiumlegierung
Beschreibung
Für die Automobilindustrie ist die ATC-Sicherung zur ursprünglichen Schaltkreissicherung für ausländische und inländische Autos und Lastwagen geworden.
Die Standard-Little-Medium-Blade-Sicherheiten sind seit 40 Jahren die stabilste und kostengünstigste elektrische Lösung für den Schaltkreislaufschutz von Fahrzeugen.Die Zuverlässigkeit und der Preis der Autoblade Sicherung stellen sicher, dass sie für mehrere Jahre herum sein wird kommen. Automobil-Schaufelblatt Sicherungen verwendet, um eine geblasene Sicherung zu ersetzen und einen einzelnen Schaltkreis Belastung Schutz oder eine Bank von schützenden In-line Sicherungen zu schaffen.
Schnellwirkende ATC-Schildschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutz
| Au littel Blade Fuse Familienmitglied |
| Nein, nicht wirklich. |
Größe |
Reihe |
Abstimmungszahl |
| 1 |
Mini-Fahrzeug |
Geldautomaten |
32V/48V/58V |
| 2 |
Mittelfristig |
Flugsicherungseinrichtungen |
32V/48V/58V |
| 3 |
Maximal |
APX/APS |
32V/48V/58V |
Merkmale und Vorteile
• Industrieübliche Farbcodierung zur schnellen Identifizierung der Ampereinstufung
• Zinkplatten für Korrosionsbeständigkeit und verbesserte Leitfähigkeit
• UL für die Verwendung in Niederspannungssteuerungsschaltungen anerkannt
• Ein breiter Betriebstemperaturbereich von -40°C bis +100°C erfüllt die Anforderungen extremer Umgebungen
• Bleifrei, halogenfrei und RoHS-konform
• Prüfstellen mit bestimmten Teil-/Verpackungsnummern können die Fehlerbehebung von Schaltkreisen beschleunigen
• Leicht erkennbar und leicht zu ersetzen
• Bauwesen - Kunststoffgehäuse mit Zinkverschlusselementen und -terminals.
Typische Anwendungen
- Automobilindustrie
- Niederspannungssteuerungsschaltkreise
Abmessung(Einheit: mm, Toleranz ± 0,4 mm)
Spezifikation
| Unterbrechende Beurteilung |
Einheitliche Antriebsströme
|
| Nennspannung |
32/48/58 VDC
|
|
Betriebstemperaturbereich
|
-40 ̊C bis +125 ̊C
|
|
Endgeräte
|
Zinklegierung (Standard) oder Aluminiumlegierung
|
|
Baumaterialien
|
PC
Entflammbarkeit des Gehäuses, UL94
|
| Agentur |
Erfüllt die SAE J2077
ISO 8820
UL 248 Sicherungen für spezielle Zwecke
|
Umwelt
• Betriebstemperaturbereich -40°C bis 125°C, 95% RH nicht kondensierend.
• Lagertemperaturbereich -5°C bis 35°C oder niedriger, 85% RH nicht kondensierend.
Zeitliche Merkmale
| % des Ratings |
Öffnungszeit |
| MINI |
Maximal |
| 110 |
4H |
/ |
| 135 |
0.75S |
10 Minuten. |
| 200 |
0.15S |
5S |
| 350 |
0.080S |
0.250S |
| 600 |
0.030S |
0.100S |
Elektrische Eigenschaften
| Teilnummer |
Aktuelles Rating |
Nennspannung (VDC) |
Typ. Spannungsabfall |
Kaltwiderstand |
I2t |
Farbe des Gehäuses |
| Flugsicherung |
1A |
32/48/58 |
176 mV |
600,88 mΩ |
9.7A2s |
Schwarz |
| Flugsicherungsdienste |
2A |
32/48/58 |
171 mV |
55.60mΩ |
2.8A2s |
Braun |
| Flugsicherung |
3A |
32/48/58 |
153 mV |
33.75mΩ |
9.4A2s |
Weiß |
| Flugsicherungsdienste |
4A |
32/48/58 |
121 mV |
23.48mΩ |
17A2s |
Rosa |
| Flugsicherung |
5A |
32/48/58 |
129 mV |
17.75mΩ |
25A2s |
Orangen |
| Das ist ATC-07.5 |
7.5A |
32/48/58 |
135 mV |
10.85mΩ |
68A2s |
Braun |
| Flugsicherung |
10A |
32/48/58 |
108 mV |
7.42mΩ |
93A2s |
Rot |
| Flugsicherung |
15A |
32/48/58 |
98 mV |
4.58mΩ |
270A2s |
Blau |
| Flugsicherung |
20A |
32/48/58 |
96 mV |
3.21mΩ |
380A2s |
Gelb |
| Flugsicherung |
25A |
32/48/58 |
86 mV |
2.36mΩ |
625A2s |
Natürliche |
| Flugsicherung für die Luftfahrt |
30A |
32/48/58 |
87 mV |
1.85mΩ |
1130A2s |
Grün |
| Flugsicherung für die Luftfahrt |
35A |
32/48/58 |
85 mV |
1.5mΩ |
1430A2s |
Purpurrot |
| Flugzeuge |
40A |
32/48/58 |
85 mV |
1.35mΩ |
1750A2s |
Lila/Orange
|
Anmerkung: Der Kältewiderstand ist der Referenzwert mit einem Fehler von ± 6%.
Temperatur-Rerating-Kurve
Zeitliche Charakteristikkurven
Wie identifiziert man eine kleine Autoschutzfeuerung?
Wir werfen einen Blick auf die verschiedenen Arten und wie man den identifiziert, den man braucht.
Moderne Blattsicherungen haben ältere Glasrohrsicherungen an Fahrzeugen und Maschinen ersetzt. Blattsicherungen sind in drei Größen erhältlich: Low-Profile Mini, Mini, Regular und Maxi. Größere Typen haben höhere Ampereinheiten.
Vielleicht finden Sie es schwer, ein neues Fahrzeug oder eine Landmaschine zu finden, die noch Glasrohr-Elektrosicherungen verwendet, obwohl es noch viele ältere Arbeitsmaschinen mit ihnen ausgestattet gibt;und einige andere elektrische Geräte verwenden sie immer nochNeue Fahrzeuge und landwirtschaftliche Maschinen verwenden mittlerweile fast ausschließlich Sicherungen im Blatt-Stil.
Viele Leute sind es gewohnt, nach der Ampereinstufung zu suchen, die in die nickelbeschichteten Enden von Glasröhrenschutzschutzschlägen gestempelt ist.Je nach Hersteller, kann diese Kennzahl in den Kunststoff geprägt oder nur darauf gedruckt werden.Das lässt Sie sich fragen, was für eine Bewertung eine geblasene Blatt Sicherung hatte, wenn Sie es ersetzen müssen.
Glücklicherweise sind die Blattsicherungen auch farbcodiert, sodass Sie die Sicherung nach der standardisierten Körperfarbe (siehe unten) feststellen können, auch wenn die Ampereinstufungsnummer verschwunden ist.
Es gibt drei gängige Blattsicherungsgrößen: die kleinen Mini (ATM), die mittelgroßen regulären (ATC/ATO) und die großen Maxis (APX).die das gleiche universelle Amp-Farbcodierungssystem verwendet.
Die ATC-Sicherung ist in der Regel häufiger als die ATO. Die ATC hat ein Sicherungselement, das innerhalb des Kunststoffgehäuses geschlossen ist.Verdichtung von der Umgebung, um zu verhindern, dass sich Korrosion entwickeltDie ATO-Zünder sind am Boden offen, wodurch das Sicherungselement zwischen den Klingen freigelegt wird.Die hohe Wahrscheinlichkeit einer Korrosionsansammlung könnte schließlich den Stromfluss auf einem ATO-Typ beeinträchtigen, der Feuchtigkeit ausgesetzt ist.
