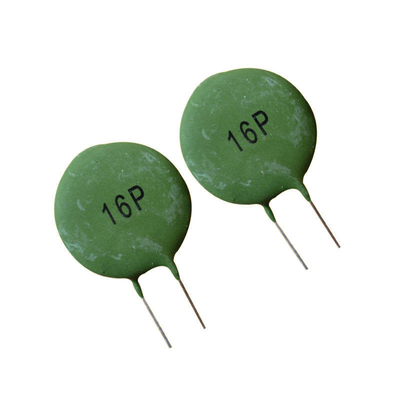

MZ31 16P positiver Thermistor-Widerstand MZ21- P500RMN des Temperatur-Koeffizient-Thermistor-18MM PTC

Modellnummer:MZ31 der Baureihe 15P, 16P, 19P

Funktion:PTC-Thermistor speziell für den Schutz von Schweißmaschinen vor Überstrom und Überlast.

Technische Parameter des PTC-Thermistors zum Schutz vor Überlastung der Schweißmaschine:

16P Nennwiderstand R25: herkömmlicher 6 Ω, auch 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

15P, 19P Nennwiderstand: herkömmlicher 15P 101R-100Ω, 19P 101R-100Ω, auch 39 Ω, 50 Ω, 120 Ω

Zulässige Abweichung des Widerstands R25: 100 Ω ± 30%, andere: ± 25 %

Nennleistung: 0,5 W

Die oben genannten drei Modelle werden alle für den Überstromüberlastschutz von Schweißmaschinen verwendet, nur unterschiedliche Schweißmaschinengrößen verwenden unterschiedliche PTC-Thermistormodelle.

Die MZ31-Serie 15P, 16P, 19P PTC-Thermistor sind Millionenfach Sicherheits-Thermistor mit automatischem Schaltkreislaufschutz, Wiederherstellbarkeit, wiederholtem Gebrauch und ohne Auslöser,Geräusche oder Schutzelemente, die automatisch vor abnormaler Temperatur und Strombelastung schützen und wiederherstellen können,die als "Auto-Restore-Sicherung" und "Zehntausendmal-Sicherung" bezeichnet wird. Wiederherstellbarkeit, wiederholte Verwendung, und kein Auslöser, Lärm oder Funken.

Wenn der Stromkreis im Normalzustand ist, ist der Strom, der durch den PTC-Thermistor fließt, geringer als der Nennstrom, und der PTC-Thermistor ist normal und der Widerstand klein.Beeinträchtigt nicht den normalen Betrieb des geschützten StromkreisesWenn die Schaltung ausfällt und der Strom den Nennstrom stark übersteigt, erwärmt sich der PTC-Thermistor plötzlich und befindet sich in einem hohen Widerstandszustand.Der Schaltkreis ist abgeschaltet, um den Schaltkreis vor Schäden zu schützen. Wenn der Ausfall beseitigt ist, kehrt der PTC-Thermistor automatisch in einen Niedrigwiderstandszustand zurück und der Stromkreis kehrt zum normalen Betrieb zurück.

IV Gesamtgröße des MZ31 MZ32 PTC-Thermistors SY 16P

V Eigenschaften Kurve des MZ31 MZ32 PTC Thermistors SY 16P

VII Vorteil des MZ31 MZ32 PTC Thermistors SY 16P

1.Automatischer Schaltkreislaufschutz, kann stetig wieder aufgenommen werden,

2.kontaktlos, geräuschlos und flammlos,

3. reagiert schnell,

4. mit einer besseren Überspannungsschutzleistung,

5.weiter Betriebsspannungsbereich,

6.ein geringer stetiger Widerstand,

7.niedriger Nennstrom,

8.kleiner Widerstand, kleine Größe,

9.stabil für eine lange Zeit,

10.die Versorgung nach dem Überlastschutz nicht neu eingestellt werden muss,

11.weiter Betriebstemperaturbereich, 0 ~ +60°C (V=Vmax), -25 ~ +125°C (V=0),

12.RoHS-konform.

Spezieller PTC-Thermistor zum Schutz vor Überlastung der Schweißmaschine

Aussehen und Abmessungen ((In: mm)

15P Thermistor:

Der Durchmesser des fertigen Produkts beträgt 15,5-16,0 mm, die Formgröße beträgt 16 mm.

Der Fußabstand beträgt 7,5 ± 0,5 mm.

Fußlänge: Die Länge des geschnittenen Fußes beträgt 5 mm.

16P-Thermistor: Durchmesser des fertigen Produkts 17-17.5 mm, Formgröße 20 mm.

Der Fußabstand beträgt 5 ± 0,5 mm.

Fußlänge: Die Länge des geschnittenen Fußes beträgt 8 mm.

19P Thermistor:

Der Durchmesser des fertigen Produkts beträgt 17,5 bis 18,0 mm, die Formgröße 20 mm.

Der Fußabstand beträgt 7,5 ± 0,5 mm.

Fußlänge: Die Länge des geschnittenen Fußes beträgt 6 mm.

16P ist dünner als 15P und 19P ist dicker als 15P und 16P.


VIII Anwendung des MZ31 MZ32 PTC Thermistors SY 16P

Die Schweißmaschine mit Wechselrichter wird in der Welt immer beliebter, da für die Herstellung eine Technologie erforderlich ist. Ein guter Schutz kann jedoch die langfristige Funktionsfähigkeit der Schweißmaschine mit Wechselrichter gewährleisten.Wir können alle Komponenten für den Überstromschutz liefernHier ist eine Liste unserer Kunden für Sie:

VIIII Herstellungsverfahren des MZ31 MZ32 PTC-Thermistors SY 16P

Wiegen ⇒ Kugelmühlen ⇒ Präsinter ⇒ Granulieren ⇒ Formen ⇒ Sintern ⇒ Elektroden hinzufügen ⇒ Widerstand
Sortierung ⇒ Druckleitung ⇒ Isolierung des Pakets ⇒ Montage ⇒ Widerstand gegen Spannungsdetektion ⇒ Widerstand
Inspektion ⇒ Endkontrolle ⇒ Verpackung ⇒ In Lager.


X Sonstige Teilenummer des MZ31 MZ32 PTC Thermistors SY 16P

MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,
WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,
Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt.
WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.
MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Die Anwendungsberechtigung für die Bereitstellung der erforderlichen Daten ist in Anhang I der Verordnung (EG) Nr. 765/2008 festgelegt.
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Die Anwendungsberechtigung für die Bereitstellung von Daten über die Anwendungsberechtigung für die Bereitstellung von Daten über die Anwendungsberechtigung für die Bereitstellung von Daten über die Anwendungsberechtigung für die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten über die Bereitstellung von Daten
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
WMZ12A-102M004, WMZ12A-152M003, WMZ12A-222M002
