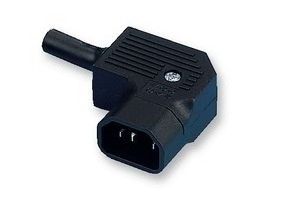

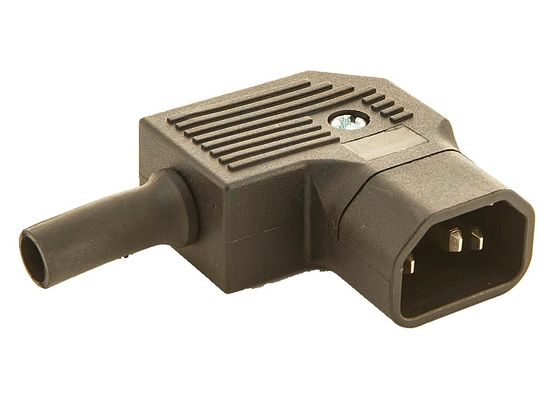

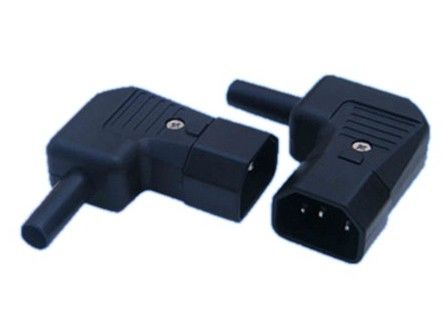

IEC 60320 Kabelmontage Wechselstromstecker JA-2233-2 10A 250VAC 3PIN-Schraubeneingangs-Wiederverkabelbarer männlicher Stromanschluss
Abmessung (mm)
Beschreibung
- Kabelanschlüsse (wiederverkabbar):
- 1 Funktion
- Einlass des Geräts, Pinnentemperatur 70 °C, Schutzklasse I
- Kabel.
Hauptmerkmale
Nennwert: 10A 250V Wechselstrom
Isolierwiderstand: 100MΩ 500V Gleichspannung/1 Minute
Dielektrische Leistung: 2000 V AC/1 Minute
Gehäuse: Thermoplast 94V-2~V-0
IEC 60320 Steckerliste
R-304P Stecker |
R-304P(41) Steckverbinder |
R-304P(38) Gleichspannstecker |
R-331(B00) Wechselstromstecker |
R-332(B00) Stecker für die elektrische Verbindung |
JA-2231-2 IEC E Stecker |
JA-2233-2 Elektrische Steckdosen und Steckdosen |
JA-2231-A Steckverbinder |
AC-Einläufe und Ausläufe
IEC 60320 Stecker-Eingangs-Ausgang
Die Verwendung von IEC 60320-Komponenten in elektrischen Produktentwürfen kann bei der Ausfuhr auf globale Märkte von Vorteil sein.mit einer Breite von mehr als 20 mm, und Verkaufsstellen.
Es gibt eine Reihe von Vorteilen, die für einen Ausrüstungsdesigner erzielt werden können, wenn er die IEC 60320-Standards befolgt.Es vereinfacht die Aufgabe der Angabe eines Steckers für ein Kabel-Set zusammen mit einem länderspezifischen SteckerDie IEC 60320 bietet auch einen Standardrahmen für die Produktgestaltung und -prüfung.Sie bieten einen einheitlichen Stecker für ähnliche SpannungenEin weiterer Vorteil ist, dass die IEC 60320-Normen weltweit anerkannt sind.
Die IEC 60320 Wechselstromquelle ist das am häufigsten verwendete Mittel, um ein abnehmbares Kabel-Set an elektrische oder elektronische Geräte anzuschließen.Der Hersteller kann ein Kabel-Set (e) befestigen..z.B. eine länderspezifische Steckdose an einem Ende und ein IEC-Anschluss am anderen Ende) kurz vor dem Versand.
IEC-60320 (IEC320) Referenzkarte
IEC-60320 Stecker und Steckverbinder | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Ratings | Typ | |||||||||
Ausstattung Weiblich/Männlich |
Internationale | Nordamerika | Kabel | Polnisch | Schnur | Stecker | Einlass | Anschluss | Ausgang | Adapter |
C1/C2 |
250 Volt 2.5 Ampere |
125 Volt 10 Ampere |
2 Leitungen | 2 Polen | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
C3/C4
|
250 Volt 2.5 Ampere |
125 Volt 10 Ampere |
2 Leitungen | 2 Polen | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
C5/C6 |
250 Volt 2.5 Ampere |
125 Volt 10 Ampere |
3 Drähte | 2 Polen | C14 - C5 5-15 - C5 |
- Ich weiß. | C6 | - Ich weiß. | - Ich weiß. | C6 |
C7/C8 |
250 Volt 2.5 Ampere |
125 Volt 10 Ampere |
2 Leitungen | 2 Polen | C14 - C7 1-15 - C7 |
- Ich weiß. | C8 | C7 | - Ich weiß. | C8 |
C9/C10 |
250 Volt 6 Ampere |
- Ich weiß. - Ich weiß. |
2 Leitungen | 2 Polen | - Ich weiß. | C10 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
C11/C12 |
250 Volt 10 Ampere |
125/250 Volt 15 Ampere |
2 Leitungen | 2 Polen | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
C13/C14 |
250 Volt 10 Ampere |
125/250 Volt 15 Ampere |
3 Drähte | 2 Polen | C14 - C13 C14 - C15 C14 - C19/21 5-15 - C13 |
C14 | C14 | C13 | C13 | C14 |
C15/C16 |
250 Volt 10 Ampere |
125/250 Volt 15 Ampere |
3 Drähte | 2 Polen | 5-15 - C15 C14 - C15 C20 - C15 |
- Ich weiß. | C16 | C15 | - Ich weiß. | Gewohnheit |
C15A/C16A |
250 Volt 10 Ampere |
125/250 Volt 15 Ampere |
3 Drähte | 2 Polen | C15A C16A |
- Ich weiß. | C16A | C15A | - Ich weiß. | Gewohnheit |
C17/C18 |
250 Volt 10 Ampere |
125/250 Volt 15 Ampere |
2 Leitungen | 2 Polen | 1-15 - C17 | - Ich weiß. | - Ich weiß. | C17 | - Ich weiß. | - Ich weiß. |
C19/C20 |
250 Volt 16 Ampere |
125/250 Volt 20 Ampere |
3 Drähte | 2 Polen | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
C20 | C20 | C19 | C19 | C20 |
C21/C22 |
250 Volt 16 Ampere |
125/250 Volt 20 Ampere |
3 Drähte | 2 Polen | C14 - C21 C20 - C21 |
- Ich weiß. | C22 | C21 | - Ich weiß. | Gewohnheit |
C23/C24 |
250 Volt 16 Ampere |
125/250 Volt 20 Ampere |
2 Leitungen | 2 Polen | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
Anmerkung
Die Internationale Elektrotechnische Kommission (IEC) veröffentlichte die IEC 60320, um die Kopplungen für Haushaltsgeräte und ähnliche allgemeine Zwecke zu spezifizieren.Diese sind zu einem de facto Standard für die elektrische Schnittstelle zwischen dem Gerät und dem Kabel auf den meisten abnehmbaren Stromversorgungskabeln gewordenAuch Stromverteilstreifen verwenden diese elektrische Schnittstelle zwischen Quelle und Ausgangsleitung.
Im Gegensatz zur NEMA, die für männliche und weibliche Enden dieselbe Identifikationsserienummer verwendet, d. h.(5-15P bis 5-15R) Die IEC 320 verwendet eine sequentielle gerade Zahl für das männliche Ende und eine ungerade Zahl für das paarende weibliche Ende i.e (C14 bis C13).
