Kundengebundener Mini-blatt-Sicherungs-Halterc$hinzufügen-ein-stromkreis Sicherungs-Adapter 32V ATMs APM Selbstfür japanisches Auto-LKW-Motorrad SUV DIY

Custom Mini ATM APM Auto Blade Sicherung Halter Schaltkreislauf Adapter 32V für japanische Autos Lkw Motorrad SUV DIY

Beschreibung

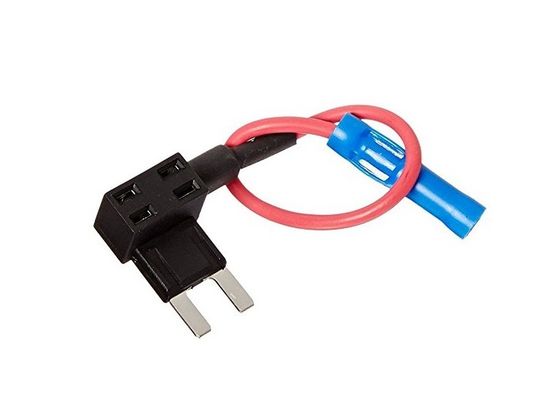

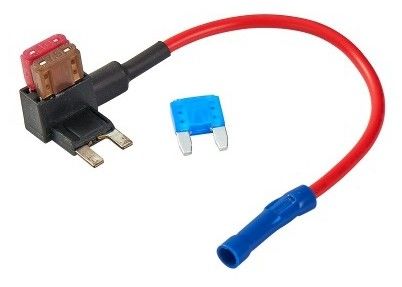

001 Auto-Blade-Sicherheitshalter - Zugabe eines Schaltkreislauf-Sicherheitsadapters, Verwandeln Sie einen Sicherungsschlitz in zwei Ganzen, die Schutz für beide Schaltkreise bieten.Dieser Doppelslot Add-A-Circuit/Add-A-Line/Fuse Plug stellt einen Sicherungsslot für die bestehende OEM-Schaltung und einen zweiten Slot für eine neue Schaltung für ein mobiles elektronisches Gerät/Zubehör zur Verfügung

Grundlegende Spezifikationen

Isolierkörper: Nylon
Anwendbar: für ATM APM 1A bis 30A
Draht: UL 1015 # 16 AWG, Länge 127 mm, rot

Anwendungsbereich: Japanische Autos Lkw Motorräder SUV DIY, sowie andere Länder,

Hauptmerkmale

UL-Zertifizierungen

Aus Sicherheitsgründen müssen die technischen Parameter auf dem UL-zertifizierten Kabel gedruckt werden.16AWG Isolationsschicht,Wärmebeständigkeit bis zu 105°C, Flammschutz bis zu V W-1.Ausreichend zum Einsatz bei einer allgemeinen Fahrzeugwiederherstellung für die Verbindung mit Hochleistungsgeräten.

Abmessungen (mm)

Installationsleitfaden

Wie man einem Auto einen Stromkreis hinzufügt

Schritt 1: Materialien und Werkzeuge

Für dieses Projekt brauchst du nur ein paar Dinge.
Die Materialien sind folgende:

ein Add-a-Fuse-Adapter + eine geeignete Sicherung (Es gibt verschiedene Größen. Verwenden Sie die Größe, die Ihre Sicherungen haben.)
ein Draht mit dem richtigen Querschnitt (siehe unten)
Isolierband und Reißverschlussband
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
ein Schalter, der den Strom, den Sie benötigen, oder einen kleineren Schalter + ein Relais (magnetischer Schalter) verarbeiten kann
Ihr neues Gerät (in meinem Fall ein Telefonladegerät)

Außerdem benötigen Sie ein grundlegendes Set an Werkzeugen, einschließlich:

Ein Multimeter
eine Zange und ein Drahtschneider
mit einer Breite von nicht mehr als 20 mm
ein Schraubendreher + verschiedene Stücke und Muttern
Kunststoffwerkzeuge
eine Taschenlampe
ein Bohrer
Wenn du alles abgeholt hast, geh in dein Auto und fang an zu arbeiten.

Die Wahl der richtigen Drahtgröße ist sehr wichtig. Wenn die Drähte zu dünn sind, werden sie überhitzt und können zu einem Brand führen. Eine einfache Formel, um die erforderliche Größe zu bestimmen, ist diese:

(I x L x 0,018) / U = A

Ich: der Strom, der durch deine Kabel fließt.

L: die Gesamtlänge der Drähte in Metern (in diesem Fall von der Sicherungskiste bis zur Erdung)

U: Der maximale Spannungsverlust, den Sie in Ihrer Verkabelung haben möchten (Ich empfehle 0,5 V)

A: der rechte Querschnitt in mm^2 (für Amerikaner gibt es Tabellen, um das AWG-Äquivalent zu finden)

Schritt 2: Messen der Sicherungsschleusen

Das erste, was Sie tun müssen, ist Ihre Sicherungskiste zu finden. Sie kann unter der Haube oder in Ihrem Armaturenbrett oder beides sein, viele moderne Autos haben mehr als eine Sicherungskiste.Ihr Handbuch wird Ihnen sagen, wo es ist..

Schließen Sie den negativen Draht Ihres Multimeters an den Körper Ihres Autos an, stellen Sie ihn auf 20 V Gleichspannung ein und messen Sie die Spannung beider Pins.Erste Maßnahme ohne Schlüssel.
Wenn der Pin eines Spielautomaten 12 V zeigt, bedeutet das zwei Dinge:

Dieser Schlitz hat immer Strom. Sie würden einen solchen Schlitz für Geräte wie ein Alarmsystem oder unser Ladegerät verwenden, das in der Lage sein sollte, ein Telefon zu laden, während das Auto geparkt ist.
Es ist der Eingang, der andere Stift ist der Ausgang und sollte ~ 0V mehr in dem nächsten Schritt messen.
Stecken Sie die Sicherung wieder ein und markieren Sie den Schlitz mit einem Aufkleber oder Klebeband.
Wenn Sie einen Schlitz brauchen, der angetrieben wird, wenn der Schlüssel in Position 1 ist, für Geräte wie ein Radio, suchen Sie nach einem Schlitz, der keinen Strom hat, wenn der Schlüssel nicht eingesetzt wird,aber wird angetrieben, wenn es in Position eins ist. Wenn Sie mehr als ein Gerät anschließen, markieren Sie es in einer anderen Farbe.
Wenn Sie wollen, dass ein Gerät nur in Schlüsselposition zwei Strom hat, folgen Sie einem ähnlichen Verfahren.
Messen Sie weiter, bis Sie den richtigen Schlitz für Ihre Anwendung gefunden haben.

Schritt 3: Wie funktioniert ein Add-a-Fuse-Adapter?

Schritt 4: Finden Sie einen Weg für Ihre Drähte (Corsa C spezifisch)

Schritt 5: Das Ziehen der Kabel durch Ihr Auto (etwas spezifisch für Corsa)

Schritt 6: Klemmen der Steckverbinder

Schritt 7: Das Gerät anschließen

Schritt 8: Nutzen Sie die erweiterten Funktionen
