Standard-PCB-Mount Quick Insert Nylon Stapelbare mittlere ATC ATO Auto Sicherung Halter Block für Stecksicherung 1A-30A
Abmessungen (mm)
Beschreibung

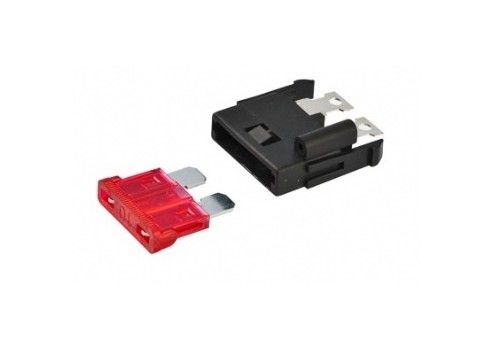

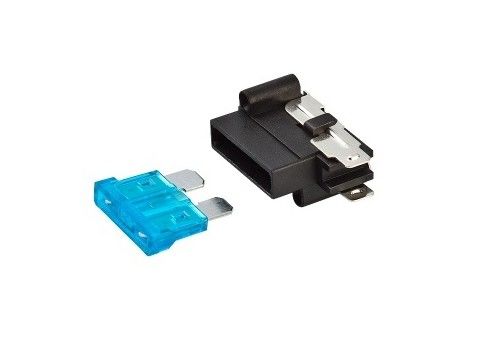

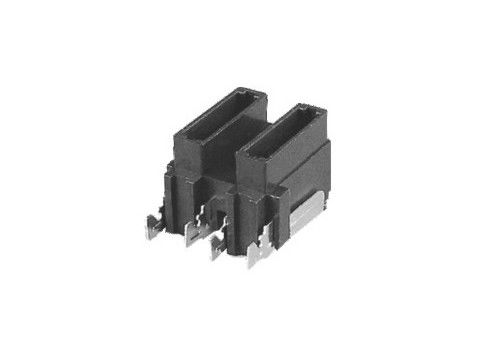

Vormontierte Sicherungshalter für Mini-, Standard- und Maxi-Schildsicherungsgrößen, leicht montiert und an der Leiterplatte gelötet,Der Mini-Size-Halter ist mit ATO 297 und ATM Fahrzeugblattsicherungen kompatibelDer Halter in Standardgröße ist kompatibel mit ATO 257 und Bussman ATC Fahrzeugblattsicherungen. Der Halter in Maxi Größe ist kompatibel mit Maxi 297 und Max-Seriensicherungen.Halterungen, die vertikal auf dem PCB montiert werden.
Anwendung
Sicherungshalter für 42V PowerNet mit Coding für TAC Sicherungsverbindungen. Anschließbar in X-Richtung. Nennspannung 58V; Krempterminals
Sicherungshalter für ATO-/FKS-Größe Sicherungsverbindungen. Anschließbar in X-Richtung. Nennspannung 80V; Krümmterminals.
Sicherungshalter für ATO/FKS-Fuse-Verbindungen. 90° gebogene, löstbare, mit Zinn beschichtete Kontakte. Nennspannung 80V.
Ich empfehle Auto Blade Fuse
Spezifikationen
Ein- und Abtriebskraft | 1 kg. Min. |
Dielektrische Festigkeit für 60 Sekunden | Wechselstrom 1500 V Min |
Geeigneter Nennstrom | 30A max. |
Isolierwiderstand bei 500 V Gleichstrom | 100 M Min. |
Temperaturanstieg | 50 Max. |
Körpermaterial | Nylon mit Glasfasern |
Spannungsabfall | Maximal 20 mV |
Endgeräte | mit einer Breite von nicht mehr als 20 mm |
P.C. Board Snap-In Typ | WGP20, WGP29; |
P.C. BOARD Schnellsteckterminal Typ |
#WGP21, #WGP22, #WGP23, #WGP24, #WGP25, #WGP26, #WGP27, #WGP28, #WGS01, #WGS02; |
Weitere Modelle
WGP20 ATC Sicherungshalter |
WGP21 Autoschutzschutzhalter |
WGP22 Mittelblatt Sicherungshalter |
WGP23 Mittlerer Autoschutzschutzhalter |
WGP24 Fahrzeugschutzschutzhalter |
WGP25 Autoschutzschutzhalter |
WGP26 Autoschutzspalter |
WGP27 Autoschutzschutz |
WGP28 Mini Blade Sicherungshalter |
WGP29 Blade Fuse Halter |
Kennen Sie Ihre Sicherungen
Zur Auswahl der richtigen Schutzeinrichtung sind folgende Parameter und Kriterien zu berücksichtigen:
1Wie hoch ist der normale Betriebsstrom der Schaltung?
2Was ist die Betriebsspannung?
3Ist der Stromkreis AC oder DC?
4Wie ist die Betriebstemperatur?
5. Wird das Gerät für Kurzschluss verwendet
Schutz, Überlastschutz oder beides?
6Was sind die physischen Größenbeschränkungen?
7- Muss die Sicherung "auf dem Feld ersetzbar" sein?
8Ist die Wiederherstellbarkeit ein Problem?
9Wie soll ich das Gerät montieren?
10Was sind die Kosten?
Wie wird die Sicherung montiert?
Eine der sorgfältigsten Überlegungen ist die Montage der Sicherung in den Stromkreis.
1. Direktlöten: Bei dieser Methode wird die Sicherung direkt in oder auf das Leiterplattenplatten (PCB) gelötet.Der Nachteil dieses Designs ist der Mangel an ersetzbaren Teilen, wie im obigen Abschnitt ausführlich erläutert, aber die Kosten können mit dieser Montagemethode erheblich reduziert werden.
2. Sicherungsklips: Sicherungsklips sind relativ preiswert und ermöglichen eine Feldersatzbarkeit.Sicherungsklippen sind in der Regel auf einem PCB montiert, so dass jeder Versuch, die Sicherung zu ersetzen, das Gerät vom Endbenutzer öffnen mussDarüber hinaus könnte das Entfernen einer Sicherung aus einer Sicherungsklemme ohne Abschaltung der Stromquelle zu einem elektrischen Schock beim Berühren der Sicherung führen.Sicherungsklemmen sind für alle "Rohr" Sicherungen sowie Mikrofuse erhältlich. Typischerweise sind Sicherungsklips auf 20A des normalen Stroms begrenzt (auch in 30A erhältlich).
3. Panellmontierte Sicherungshalter: Panellmontierte Sicherungshalter ermöglichen dem Endbenutzer einen einfachen Zugang zum Ersatz der Sicherung im Feld.Die Panelleinstellungs Sicherungshalter ist stoßsicher, was bedeutet, dass die Sicherung sicher entfernt wird, wenn die Kappe der Sicherungshalter entfernt wird die Möglichkeit von elektrischen Schocks verhindert. Sicherungshalter werden in der Regel von Sicherheitsbehörden wie UL und CSA getestet und zugelassen.
4. Sicherungsblöcke: Sicherungsblöcke sind wie Sicherungsklemmen, müssen jedoch nicht auf dem PCB montiert werden.Sicherungen, die in Sicherungsblöcken montiert sind, sind in der Regel nur durch Öffnen der Ausrüstung zugänglich, was zu elektrischen Schocks führen könnte, wenn die Ausrüstung nicht von der Stromquelle getrennt wird. Sicherungsblöcke sind eine der wenigen Methoden zur Montage von Sicherungen mit großer Leistung.Inline Sicherungshalter werden typischerweise als Bestandteil einer Drahtgurt-Anlage verwendet oder wenn keine Oberfläche zur Verfügung steht, um eine andere Art von Sicherungsbefestigung zu befestigenInline-Verteilerhalter sind in der Regel bis zu 100A bei niedrigeren Spannungsanwendungen und bis zu 30A bei höheren Spannungsanwendungen erhältlich.
