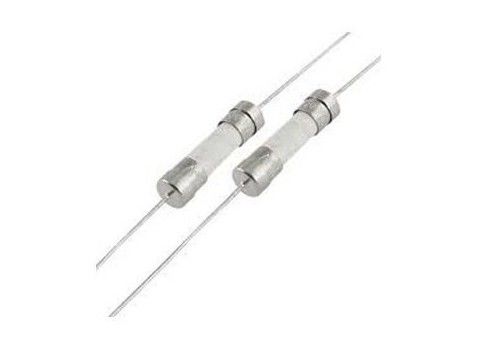

Einmalige 5x20mm langsam schlagende Keramikröhre Sicherung 250V 125V 250mA T mit Bruchkapazität 1000A für Hochstromanwendungen
Beschreibung
5x20mm langsam schlagende Keramik-Kartusche Sicherung für große Stromanwendungen, mit UL, cUL Zertifikat geehrt, geeignet für verschiedene Arten von elektronischen GerätenWeit verbreitet in der Industrie von Beleuchtung, Stromversorgung und Adapteranwendungen usw.
Siehe auch:
Herunterladen- Was ist?
Anwendung
Als zusätzlicher Schutz in Geräten oder Ausrüstungen zur individuellen Absicherung von Komponenten oder internen Schaltungen verwendet.
Eigenschaften
• Konzipiert nach UL/CSA/ANCE 248
• Erhältlich in Patronenform und axiale Bleiformate
• RoHS-konform und bleifrei
• Breiter Strombereich
• Mehrspannung geeignete globale Leistungsanwendung
Elektrische Leistung
A = 250 V/B = 125 V
|
Teil
- Nein. Ich weiß nicht.
|
Ampere
Ratings
|
Spannung
Ratings
|
Aufbrechen
Kapazität
|
Ich...2Schmelzen
Integral ((A)2.S)
|
Genehmigungen der Agentur
|
| UL |
cUL |
PSE
|
| 5.250BTC0100A/B |
100 mA |
250 V/125 V |
Einheitliche Antriebe für die Bereitstellung von Antrieben für die Bereitstellung von Antrieben für die Bereitstellung von Antrieben für die Bereitstellung von Antrieben
35A@250V Wechselstrom (200mA~1A);
100A@250V Wechselstrom (1.25A~3.5A);
200A@250V Wechselstrom (4A~10A).
|
0.002 |
○ |
○ |
○ |
| 5.250BTC0125A/B |
125 mA |
250 V/125 V |
0.003 |
○ |
○ |
○ |
| 5.250BTC0160A/B |
160 mA |
250 V/125 V |
0.005 |
○ |
○ |
○ |
| 5.250BTC0200A/B |
200 mA |
250 V/125 V |
0.01 |
● |
● |
○ |
| 5.250BTC0250A/B |
250 mA |
250 V/125 V |
0.02 |
● |
● |
○ |
| 5.250BTC0300A/B |
300 mA |
250 V/125 V |
0.04 |
● |
● |
○ |
| 5.250BTC0315A/B |
315 mA |
250 V/125 V |
0.045 |
● |
● |
○ |
| 5.250BTC0350A/B |
350 mA |
250 V/125 V |
0.055 |
● |
● |
○ |
| 5.250BTC0400A/B |
400 mA |
250 V/125 V |
0.07 |
● |
● |
○ |
| 5.250BTC0500A/B |
500 mA |
250 V/125 V |
0.1 |
● |
● |
○ |
| 5.250BTC0630A/B |
630 mA |
250 V/125 V |
0.2 |
● |
● |
○ |
| 5.250BTC0750A/B |
750 mA |
250 V/125 V |
0.35 |
● |
● |
○ |
| 5.250BTC0800A/B |
800 mA |
250 V/125 V |
0.45 |
● |
● |
○ |
| 5.250BTC1100A/B |
1A |
250 V/125 V |
0.9 |
● |
● |
○ |
| 5.250BTC1125A/B |
1.25A |
250 V/125 V |
1.3 |
● |
● |
○ |
| 5.250BTC1150A/B |
1.5A |
250 V/125 V |
1.6 |
● |
● |
○ |
| 5.250BTC1160A/B |
1.6A |
250 V/125 V |
2.5 |
● |
● |
○ |
| 5.250BTC1200A/B |
2A |
250 V/125 V |
5.8 |
● |
● |
○ |
| 5.250BTC1250A/B |
2.5A |
250 V/125 V |
7.6 |
● |
● |
○ |
| 5.250BTC1300A/B |
3A |
250 V/125 V |
8.1 |
● |
● |
○ |
| 5.250BTC1315A/B |
3.15A |
250 V/125 V |
11 |
● |
● |
○ |
| 5.250BTC1350A/B |
3.5A |
250 V/125 V |
19 |
● |
● |
○ |
| 5.250BTC1400A/B |
4A |
250 V/125 V |
28 |
● |
● |
○ |
| 5.250BTC1500A/B |
5A |
250 V/125 V |
40 |
● |
● |
○ |
| 5.250BTC1600A/B |
6A |
250 V/125 V |
50 |
● |
● |
○ |
| 5.250BTC1630A/B |
6.3A |
250 V/125 V |
64 |
● |
● |
○ |
| 5.250BTC1700A/B |
7A |
250 V/125 V |
107 |
● |
● |
○ |
| 5.250BTC1800A/B |
8A |
250 V/125 V |
133 |
● |
● |
○ |
| 5.250BTC2100A/B |
10A |
250 V/125 V |
242 |
● |
● |
○ |
| 5.250BTC2150A/B |
15A |
250 V/125 V |
368 |
● |
● |
○ |
| 5.250BTC2200A/B |
20A |
250 V/125 V |
442 |
● |
● |
○ |
| 5.250BTC2250A/B |
25A |
250 V/125 V |
568 |
● |
● |
○ |
| 5.250BTC2300A/B |
30A |
250 V/125 V |
715 |
● |
● |
○ |
AbmessungEinheit: mm
Ohne Blei
mit Blei
Ausgeblasene Standards
|
% der Ampere (in)
|
Zeit für den Blasen
|
| 100%* In |
4 Stunden Min |
| 135%* In |
Maximal 1 Stunde |
| 200%* In |
Maximal 120 Sekunden |
Wie man eine Mikrowellen-Keramikverschlusserin testet und ersetzt
Werkzeuge:
Kunststoff- oder Gummihandschuhe
Ersatzsicherung
Schraubendreher
Trockenes Tuch
Voltmeter
Meter
Zusammen mit GlasschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzEin Mikrowellenofen ist anfällig für Kurzschlüsse durch starke Spannungsschwankungen.
Die Vorhandensein einer Keramik Sicherung stellt sicher, dass eine elektrische Überspannung nicht in der Lage ist, die inneren Komponenten der Mikrowelle zu beschädigen.Normalerweise.Wenn ein starker elektrischer Strom versucht, die Sicherung zu überschreiten, bricht der überhitzte Sand in der Sicherung durch und bricht den elektrischen Stromkreis.Das liegt daran, dass Sand ein sehr schlechter Stromleiter ist.Außerdem haben die mit Sand gefüllten keramischen Sicherungen einen höheren Bruchpunkt, da der Sand die zusätzliche Hitze in größerem Maße aufrechterhalten kann.Eine Sicherung bläst oder schmilzt.Ein solcher Keramikverschluss muss ersetzt werden. Dies kann leicht mit den folgenden Informationen erledigt werden.
Schritt 1 - Einstieg: Grundlegende Vorsichtsmaßnahmen und Suche nach einem Keramikverschlusshalter
Verwenden Sie Gummihandschuhe, stellen Sie sicher, dass die Oberfläche um die Mikrowelle herum völlig trocken ist, entfernen Sie alle Anschlussleitungen der Mikrowelle.Sie sollten die Hauptstromversorgung ausschalten.Wenn der Raum etwas dunkel ist, benutze eine Taschenlampe. Drehe den Mikrowellenofen so um, dass der Hintergrund zugänglich ist. Hier findest du wahrscheinlich eine mit Schrauben befestigte Metallplatte.
Bei einigen älteren Modellen befindet sich eine spezielle Sicherungskiste direkt unter der unteren Platte der Mikrowelle.Verfolgen Sie das Stromkabel, das Sie zu den Hauptverbindungen führt.Normalerweise befindet sich der Mikrowellensicherungshalter in der Nähe des Ortes, an dem das Stromkabel intern angeschlossen ist.
Schritt 2 - Ermittlung und Prüfung von Mikrowellen-Keramikverschlüssen
Die Sicherungshalterklemmen bestehen aus einem milden Federstahl und dürfen nicht gebogen werden.Hierzu benutzen Sie eine Zange.Sie müssen jedoch nicht zu viel Druck ausüben, da dies die leitfähige Oberfläche der Sicherung beschädigen könnte.
Dies ist für keramische Sicherungen notwendig, da sie nicht wie geblasene Glassicherungen schwarz werden.
Der Voltmeter zeigt den Widerstand der Sicherung an und sollte einen Wert von null oder annähernd geben.mit einer Breite von mehr als 20 mm,, sind die Messwerte viel höher oder unendlich.
Schritt 3 - Beschaffung neuer Mikrowellen-Keramikverschlüsse
Einige Sicherungen tragen möglicherweise keine Spannungs- oder Amperage-Kennzeichnung. Dies erschwert die Entschlüsselung des geeigneten Ersatzes.Es ist besser, dass Sie die geblasene Sicherung zu einem Stromversorgungsgeschäft bringen, um einen genauen Ersatz zu bekommenIm Idealfall sollten Sie für die nahe Zukunft ein paar zusätzliche Sicherungen kaufen.
Schritt 4 - Ersatz der Mikrowellen-Keramikverschlüsse
Sie benötigen keine Werkzeuge, um die neue Sicherung zu installieren. Sie müssen sie einfach in den speziellen Schlitz in den Sicherungshalter einfügen.Dafür..., verwenden Sie ein trockenes Tuch, das um die Spitze eines Schraubendrehers mit flachem Kopf gewickelt ist.Verriegeln Sie die Mikrowellenrückdecke und ziehen Sie die Schrauben an..
