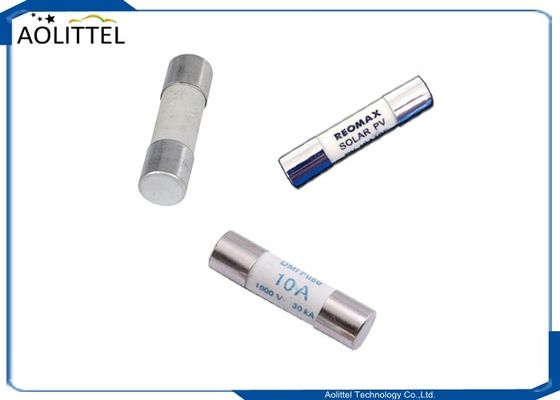

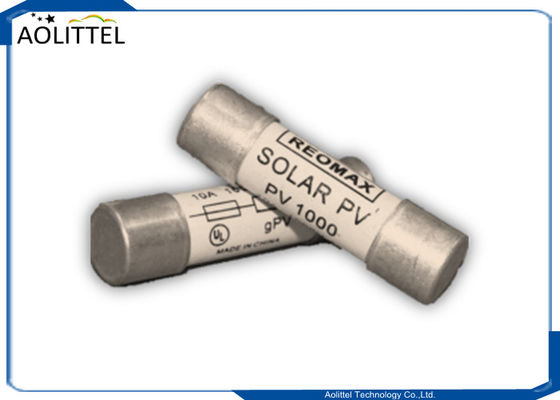

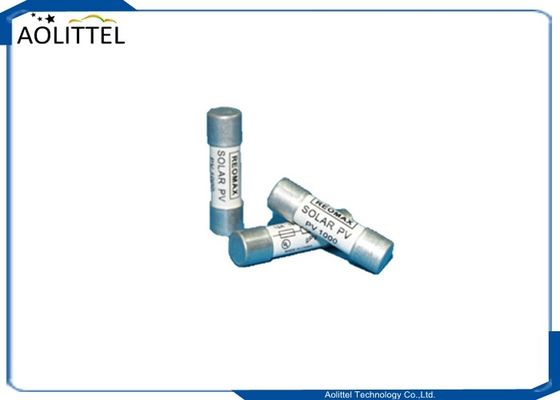

5AG 10x38mm Zylinder Zwergverbindung Photovoltaik Keramikröhre Sicherung 10A 1000V gPV Für digitale Multimeter Solarpaneel
Beschreibung
Die PV1000 Solar Protection Fuse Links-Serie wurde speziell für den Schutz von Photovoltaikanlagen entwickelt.Diese Familie von Midget-Stil Sicherungen (10 x 38 mm) kann PV-Module und Leiter sicher vor umgekehrter Überströmung schützenDa die Photovoltaiksysteme größer geworden sind, sind auch die entsprechenden Spannungsanforderungen gestiegen.Diese Erhöhung der Systemspannung wurde typischerweise dazu gedacht, Stromverluste im Zusammenhang mit langen Leitungsläufen zu minimieren. Standardschutzvorrichtungen sind nicht so konzipiert, dass sie Photovoltaik-Panels vollständig schützen..
AOLITTEL bietet mehr als 11 Ampere an, um spezifischen Anforderungen in einer Vielzahl von Anwendungen gerecht zu werden.
Die PV1000-Serie mit 10x38mm, 1000Vdc PV-Sicherheiten dient zum Schutz und zur Isolierung von Photovoltaik-Strings.bei hohem Zyklus und niedrigem Fehlerstrom (Umkehrstrom)Vier Arten sind für die Flexibilität der Anwendung verfügbar
10 x 38 mm, 10 Ampere, 1000 V Keramik Sicherung. Häufig in Schutzschaltungen von digitalen Multimetern verwendet.
10x38mm Zwerg Sicherungen helfen, zusätzlichen Überstromschutz zu bieten und haben die Fähigkeit, Ströme mit schneller Wirkung zu begrenzen.10x38mm Zwerg Sicherungen können in einer Vielzahl von Anwendungen verwendet werdenWählen Sie eine der folgenden Reihen aus, basierend auf den elektrischen Anforderungen Ihres Systems.
Eigenschaften
• Erfüllt die UL- und IEC-Standards für Photovoltaik für die weltweite Akzeptanz
• Niedrige Leistung bei Energieeffizienz
• Niedrige Temperaturerhöhungsleistung für eine präzisere Größe
• Inline-Crimp-Terminal-Version ist leicht in Drahtgurtbau anzuwenden
Typische Anwendungen
• Kombinationsboxen
• Umrichter
• Photovoltaik-Drahtgurt
Größe (mm)
Spezifikation
|
Teil Nr.
|
Bewertet
Strom
|
Bewertet
Spannung
|
Aufbrechen
Kapazität
|
I2t (A2S)
|
Wattverlust ((W)
|
| Vorbogenbau |
Gesamtleistung bei 1000 V |
0.8In |
1.0In |
| PV1000.1A |
1A |
1000 V
(DC)
|
10kA,
Zeitkonstante
< 1 ms
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2A |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3A |
4 |
12 |
0.8 |
1.3 |
| PV1000.3.5A |
3.5A |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4A |
10 |
28 |
1.1 |
1.4 |
| PV1000.5A |
5A |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6A |
32 |
93 |
1.2 |
1.8 |
| PV1000.8A |
8A |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10A |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12A |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15A |
60 |
230 |
1.8 |
3 |
Installationsempfehlungen
Die Installationsart ist wie auf dem folgenden Bild dargestellt.
A.Einbau von Sicherungsklemmen
B.Mehrpole-Halter-Montage-Kit (1/2/3/4 Pole)
Verpackung
Schüttgut
10 Stück pro Poly-Tasche; 1 Poly-Tasche pro Innenkarton; 18 Innenkartons pro Außenkarton ((6 * 3 Ebenen)
A. Innenkarton: 54x42x23 mm B. Außenkarton: 24x17x11 cm
geeigneter Sicherungshalter
