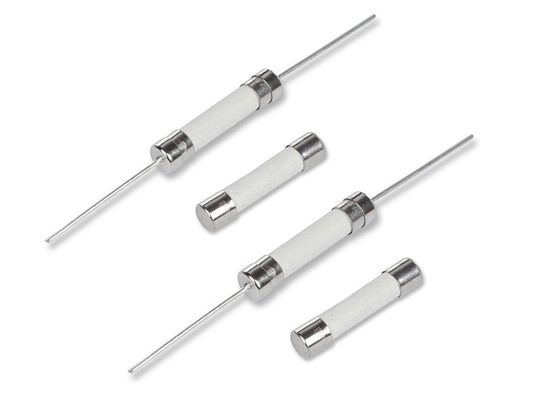

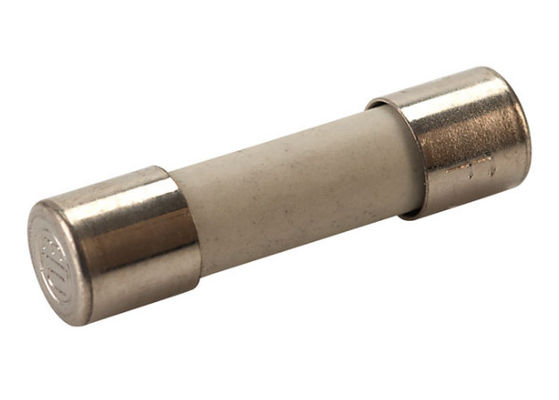

UL cUL zertifiziert 5x20mm schnelle Keramikröhrchen Sicherung 1.25A 250V F zylindrische Miniatur Sicherung Link für Adapter
Eigenschaften
Nennstrom 1,25A
Bei 250 V Wechselstrom
mit einer Breite von nicht mehr als 50 mm
Einzeln geliefert
UL,cUL aufgeführt
Die professionelle Palette der Schurter Sicherungen der SP-Serie ist in verschiedenen Leistungsbereichen erhältlich.
Typ Schweinsschwanz
mit einer Breite von mehr als 30 mm
aus Keramik
Zylindrisch
Montageart - Halter/Clip
Sehr hohe Bruchfähigkeit
Gute Mechanik
Eigenschaften der Hebung
Keramikpatronenkörper sind mit Sand gefüllt
Siehe auch: Herunterladen- Was ist?
Spezifikation
A = 250V, B = 125V
|
Teil
- Nein. Ich weiß nicht.
|
Ampere
Ratings
|
Spannung
Ratings
|
Aufbrechen
Kapazität
|
Ich...2Schmelzen
Integral ((A)2.S)
|
Genehmigungen der Agentur
|
| UL |
cUL |
PSE
|
| BFC0100A/B |
100 mA |
250 V/125 V |
Einheitliche Antriebe für die Bereitstellung von Antrieben für die Bereitstellung von Antrieben für die Bereitstellung von Antrieben für die Bereitstellung von Antrieben
35A@250V Wechselstrom (200mA~1A);
100A@250V Wechselstrom (1.25A~3.5A);
200A@250V Wechselstrom (4A~10A).
|
0.002 |
○ |
○ |
○ |
| BFC0125A/B |
125 mA |
250 V/125 V |
0.003 |
○ |
○ |
○ |
| BFC0160A/B |
160 mA |
250 V/125 V |
0.005 |
○ |
○ |
○ |
| BFC0200A/B |
200 mA |
250 V/125 V |
0.01 |
● |
● |
○ |
| BFC0250A/B |
250 mA |
250 V/125 V |
0.02 |
● |
● |
○ |
| BFC0300A/B |
300 mA |
250 V/125 V |
0.04 |
● |
● |
○ |
| BFC0315A/B |
315 mA |
250 V/125 V |
0.045 |
● |
● |
○ |
| BFC0350A/B |
350 mA |
250 V/125 V |
0.055 |
● |
● |
○ |
| BFC0400A/B |
400 mA |
250 V/125 V |
0.07 |
● |
● |
○ |
| BFC0500A/B |
500 mA |
250 V/125 V |
0.1 |
● |
● |
○ |
| BFC0630A/B |
630 mA |
250 V/125 V |
0.2 |
● |
● |
○ |
| BFC0750A/B |
750 mA |
250 V/125 V |
0.35 |
● |
● |
○ |
| BFC0800A/B |
800 mA |
250 V/125 V |
0.45 |
● |
● |
○ |
| BFC1100A/B |
1A |
250 V/125 V |
0.9 |
● |
● |
○ |
| BFC1125A/B |
1.25A |
250 V/125 V |
1.3 |
● |
● |
○ |
| BFC1150A/B |
1.5A |
250 V/125 V |
1.6 |
● |
● |
○ |
| BFC1160A/B |
1.6A |
250 V/125 V |
2.5 |
● |
● |
○ |
| BFC1200A/B |
2A |
250 V/125 V |
5.8 |
● |
● |
○ |
| BFC1250A/B |
2.5A |
250 V/125 V |
7.6 |
● |
● |
○ |
| BFC1300A/B |
3A |
250 V/125 V |
8.1 |
● |
● |
○ |
| BFC1315A/B |
3.15A |
250 V/125 V |
11 |
● |
● |
○ |
| BFC1350A/B |
3.5A |
250 V/125 V |
19 |
● |
● |
○ |
| BFC1400A/B |
4A |
250 V/125 V |
28 |
● |
● |
○ |
| BFC1500A/B |
5A |
250 V/125 V |
40 |
● |
● |
○ |
| BFC1600A/B |
6A |
250 V/125 V |
50 |
● |
● |
○ |
| BFC1630A/B |
6.3A |
250 V/125 V |
64 |
● |
● |
○ |
| BFC1700A/B |
7A |
250 V/125 V |
107 |
● |
● |
○ |
| BFC1800A/B |
8A |
250 V/125 V |
133 |
● |
● |
○ |
| BFC2100A/B |
10A |
250 V/125 V |
242 |
● |
● |
○ |
| BFC2150A/B |
15A |
250 V/125 V |
368 |
○ |
○ |
○ |
| BFC2160A/B |
16A |
250 V/125 V |
388 |
○ |
○ |
○ |
| BFC2200A/B |
20A |
250 V/125 V |
442 |
○ |
○ |
○ |
| BFC2250A/B |
25A |
250 V/125 V |
568 |
○ |
○ |
○ |
Abmessungmm
Genehmigungen der Agentur
|
Nennspannung
|
Agentur
|
Leistungsbereich
|
Nummer der Agenturakte
|
| 125 V/250 V |
UL |
200mA ~ 10A |
E340427 (JDYX) |
| C-UL |
200mA ~ 10A |
E340427 ((JDYX7) |
Anwendungen
Typische Anwendungen sind der Kurzschlussschutz von Halbleitern wie Thyristoren, Dioden und Triacs.3A: Es wird empfohlen, Spannschlusshalter des offenen Typs zu verwenden, um die Gefahr eines Störungsschlags bei oder nahe vollem Nennstrom zu verringern.
- Primärschutz in der Ausrüstung
- Stromversorgung
- Batterie.
- LED-Beleuchtung
Beschreibung
- IEC-Standardverschluss
- H = hohe Bruchfähigkeit (keramisches Rohr)
Normen
- IEC 60127-2/1
- UL 248-14
- CSA C22.2 Nr. 248.14
Was ist der Unterschied zwischen der langsamen und der schnell wirkenden Sicherung in Bezug auf Leistung und Anwendung?
Eine langsame Sicherung unterscheidet sich von einer schnell wirkenden Sicherung in ihrer Fähigkeit, vorübergehenden Pulsströmen standzuhalten, d. h. sie kann dem Überspannungsstrom beim Einschalten/Ausschalten standhalten,Damit wird sichergestellt, dass die Ausrüstung normal funktioniertDaher werden langsame Blase Sicherungen oft als Zeitverzögerungs Sicherungen bezeichnet.Also ist es im Vergleich zu einer schnell wirkenden Sicherung mit gleichem Nennstrom besser in der Lage, Impulsen zu widerstehen..
Wenn in einem Stromkreis ein Überstrom auftritt, dauert die Bruchzeit einer langsamen Schlagsicherung aufgrund der größeren I2t länger als die einer schnell wirkenden Sicherung.Ist es weniger geschützt, wie manche Leute befürchten?Wenn der Stromkreis ausfällt, hält der Überstrom an und die entgegengesetzte Energie geht über die I2t der Sicherung hinaus, bis sie ausbricht.Der zeitliche Unterschied zwischen langsamem und schnellem Blasen ist für ihren Schutz nicht signifikantEin langsames Blasen wirkt sich nur dann auf die Schutzleistung aus, wenn in der geschützten Schaltung vorhandene sensible Komponenten geschützt werden müssen.
Aufgrund des vorherigen Unterschieds werden langsame und schnell wirkende Sicherungen auf verschiedene Schaltkreise angewendet.Schnellwirkende Sicherungen müssen in rein widerstandsfähigen Schaltkreisen (keine oder weniger Überspannungen) oder in Schaltkreisen verwendet werden, in denen IC und andere empfindliche Komponenten geschützt werden müssen, während langsame Sicherungen vorzugsweise in kapazitiven oder empfindlichen Schaltkreisen eingesetzt werden, in denen bei Einschalten/Ausschalten und Leistungsaufnahme/Ausgabe Überspannungen auftreten.Die meisten Anwendungen mit schnell wirkenden Sicherungen können durch langsame Sicherungen ersetzt werden, um die Überspannungsfähigkeit zu verbessern.Im Gegensatz dazu kann der Austausch von Anwendungen mit langsam wirkenden Sicherungen durch schnell wirkende Sicherungen dazu führen, daß die Sicherung beim Einschalten der Ausrüstung zerbricht und nicht funktioniert.
Darüber hinaus ist die wirtschaftliche Betrachtung auch ein indirekter Faktor für die Auswahl, da eine langsam wirkende Sicherung viel teurer ist als eine schnell wirkende Sicherung.
