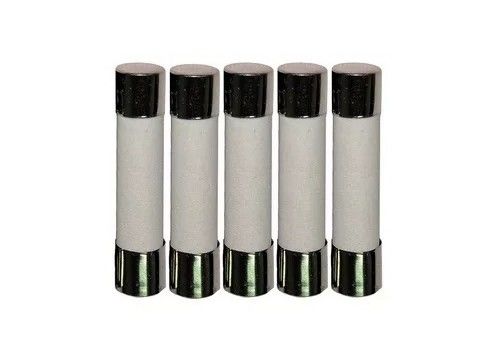

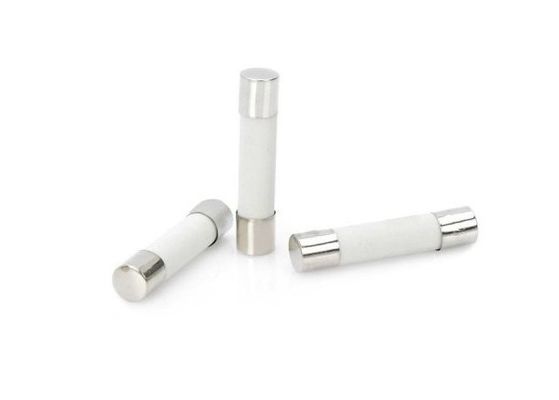

Hohe Bruchkapazität 6.35x32mm Zeitverzögerung Zylindrische Keramikröhre Sicherungsverbindung 10A 250V 6x30mm Langsamer Schlag für Beleuchtung
Hauptmerkmale
In Übereinstimmung mit UL 248 -1 / -14.
UL-Dateinummer JDYX2.E365879
cUL Aktennummer JDYX8.E365879
Hohe Bruchkapazität erreicht 1000A
Kompaktes Design
Aksialschütz- und Patronenverschluss verfügbar
Nennspannung 250 VAC
Breiter Strombereich 100mA bis 50A
Maßgeschneiderte Bleiformung/90-Grad-Winkel verfügbar
Nichttransparente Keramikröhrchen, Sand im Inneren verfügbar
Siehe auch:
Herunterladen- Was ist?
Auftritte
A=250VAC
|
Verbrauch
|
Ampere
Ratings
|
Spannung
Ratings
|
Aufbrechen
Kapazität
|
Genehmigungen der Agentur |
| UL |
cUL |
| BMT0100A |
100 mA |
250 V |
35A@250V Wechselstrom (100mA~1A);
100A@250V Wechselstrom (1.25A~3.5A);
200A@250V Wechselstrom (4A~10A).
750 A@250 V Wechselstrom (12 A bis 30 A).
1000A@250V Wechselstrom (32A~50A)
|
● |
● |
| BMT0160A |
160 mA |
250 V |
● |
● |
| BMT0200A |
200 mA |
250 V |
● |
● |
| BMT0250A |
250 mA |
250 V |
● |
● |
| BMT0300A |
300 mA |
250 V |
● |
● |
| BMT0315A |
315 mA |
250 V |
● |
● |
| BMT0350A |
350 mA |
250 V |
● |
● |
| BMT0400A |
400 mA |
250 V |
● |
● |
| BMT0500A |
500 mA |
250 V |
● |
● |
| BMT0630A |
630 mA |
250 V |
● |
● |
| BMT0750A |
750 mA |
250 V |
● |
● |
| BMT0800A |
800 mA |
250 V |
● |
● |
| BMT1100A |
1A |
250 V |
● |
● |
| BMT1125A |
1.25A |
250 V |
● |
● |
| BMT1150A |
1.5A |
250 V |
● |
● |
| BMT1160A |
1.6A |
250 V |
● |
● |
| BMT1200A |
2A |
250 V |
● |
● |
| BMT1250A |
2.5A |
250 V |
● |
● |
| BMT1300A |
3A |
250 V |
● |
● |
| BMT1315A |
3.15A |
250 V |
● |
● |
| BMT1350A |
3.5A |
250 V |
● |
● |
| BMT1400A |
4A |
250 V |
● |
● |
| BMT1500A |
5A |
250 V |
● |
● |
| BMT1600A |
6A |
250 V |
● |
● |
| BMT1630A |
6.3A |
250 V |
● |
● |
| BMT1800A |
8A |
250 V |
● |
● |
| BMT2100A |
10A |
250 V |
● |
● |
| BMT2120A |
12A |
250 V |
● |
● |
| BMT2150A |
15A |
250 V |
● |
● |
| BMT2200A |
20A |
250 V |
● |
● |
| BMT2250A |
25A |
250 V |
● |
● |
| BMT2300A |
30A |
250 V |
● |
● |
| BMT2320A |
32A |
250 V |
● |
● |
| BMT2500A |
50A |
250 V |
● |
● |
Eigenschaften des Produkts
|
Bleiziehkraft
|
5N für 10±1 Sekunden
|
|
Schubkraft der Blei
|
2N für 10±1 Sekunden
|
|
Fähigkeit zum Löten
|
Welle: 260°C,≤3 Sekunden;
Lötungsstärke: 350 ± 10 °C, ≤ 3 s.
|
|
Wärmebeständigkeit beim Löten
|
Welle: 260°C,10s;
Lötungsstärke: 350 °C,5 s.
|
Elektrische Eigenschaften
|
Prüfungszustand
|
Alle elektrischen Prüfungen sind mit Umgebungsluft bei einer Temperatur von 25 ± 5 °C durchzuführen. |
| Lastkapazität |
Wenn die Sicherung zu 100% des Nennstroms geladen ist, sollte sie innerhalb von 4 Stunden explodieren. |
|
Unterbrechende Beurteilung
|
Brechfähigkeit:
35A bei 250 V Wechselstrom (BMT im Bereich 100mA~1A);
100 A bei 250 V Wechselstrom (BMT im Bereich 1,25 A bis 3,5 A);
200A bei 250V Wechselstrom (BMT im Bereich 4A bis 10A);
750A bei 250V Wechselstrom (BMT im Bereich 12A~30A)
1000 A bei 250 V Wechselstrom (BMT im Bereich 32 A bis 50 A). |
|
Test mit steigender Temperatur
|
Wenn die 100%-fache Ampereinheit durch die Sicherung hindurchläuft, darf nach Erreichen der thermischen Balance die Temperatur an der sich erhöhenden Sicherungsoberfläche nicht höher als 75°C sein.Steigende Temperatur = Oberflächentemperatur - Umgebungstemperatur. |
Betriebsmerkmale
|
% der Ampere (in)
|
Zeit für den Blasen
|
| 100%* In |
4 Stunden Min |
| 200%* In |
Maximal 120 Sekunden |
Abmessung(mm)
mit einer Breite von mehr als 20 mm
Kartuschenverschluss
Funktioniert ein Sicherungswiderstand wie eine Sicherung?
Wenn der Strom, der durch den Widerstand fließt, die Grenze überschreitet, wird er verbrannt und der Stromkreis wird offen sein.Ein Widerstand ist wie eine Sicherung.Dies ist eine Funktion der Sicherung, also kann der Strom bei Überstrom unterbrochen werden.Einige Hersteller ändern die Sicherung in ihrem ursprünglichen Design zu billigen Sicherungswiderständen, um die Kosten niedrig zu halten, die den Kunden oberflächliche Sicherheit bieten.
Kann ein Sicherungswiderstand jedoch eine Sicherung ersetzen, um die gleiche Funktion zu erfüllen?
Wie wir wissen, muß eine gute Sicherung drei wesentliche Funktionen erfüllen: Schutz, Belastungsfähigkeit und Sicherheit, während ein Sicherungswiderstand in allen drei Aspekten möglicherweise nicht gut funktionieren kann.
Die Schutzfunktion umfaßt den Überlastschutz und den Kurzschlussschutz.Selbst bei einem extrem kurzen ÜberstromEin Sicherungswiderstand ist möglicherweise nicht so genau wie die Sicherung in Bezug auf technische Parameter wie Startzeit und Betriebsdauer,und kann somit keinen Überstromschutz gewährleistenEs funktioniert nur in gewissem Maße bei Kurzstrom.
Die Belastungsfunktion einer Sicherung wird durch den Wert I2t gewährleistet, der es einer Sicherung ermöglicht, Impulsschocks einer bestimmten Energie durch Schaltvorgänge zu widerstehen.Wir sollten diesen Wert vor der Sicherungsauswahl berechnen und bewertenEin Sicherungswiderstand hat jedoch keine ähnlichen technischen Indizes, so daß er durch einen Impuls geblasen werden kann, wenn der Wert klein ist, oder den Stromkreis nicht schützen kann, wenn er groß ist.
Was die Sicherheit angeht, so kann eine Sicherung durch Nennspannung, Unterbrechungsfähigkeit und andere Indikatoren, insbesondere durch eine Sicherheitszertifizierung durch einen autorisierten Dritten, gewährleistet werden.Ein Sicherungswiderstand ist keine SicherheitskomponenteEs ist daher fragwürdig, ob es sicher ist, und es ist nicht ausreichend geschützt.
Es ist schwierig, sicherzustellen, daß während des Bruchvorgangs keine Gefahren auftreten.
Ein Sicherungswiderstand kann bei Überströmung blasen, kann aber nicht wie eine Sicherung funktionieren.
