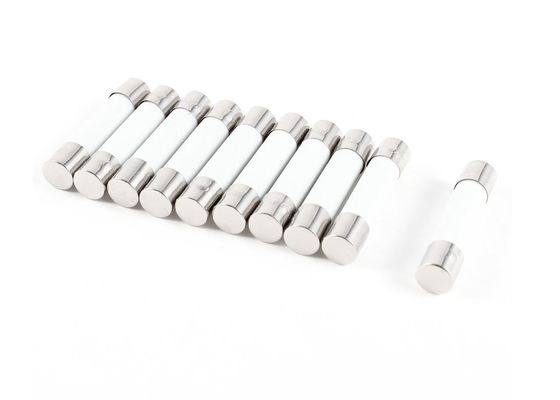

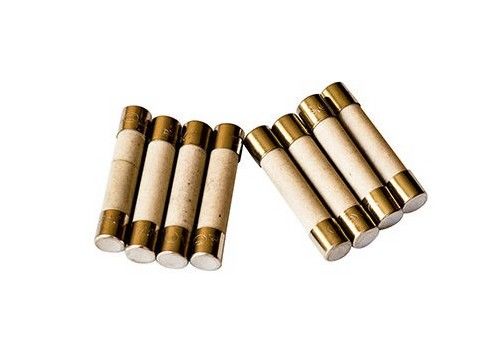

Kanada-cUL bescheinigte 6.3mmx32mm schnelle Schlag-Patronen-mit Sand gefüllte keramische Rohr-Sicherungen 100mA-50Amp für DC-Anwendungen
Beschreibung
Rohrsicherung Reihe Aolittel BMF listete die keramische, entworfen entsprechend UL 248 -1/-14, Maß in 6,3 x 32 Millimeter, besonders für Primärschutz, Nennströme vor 100 MA bis 50 A, UL, cUL auf, die optionalen Zöpfe.
_________________________________________________________Download______
Agentur-Zustimmungen
Nennspannung |
Agentur |
Ampere-Strecke |
Agentur-Aktenzeichen |
250VAC | UL | 100mA | 50A | JDYX2.E365879 |
C-UL | 100mA | 50A | JDYX8.E365879 |
Maß Millimeter
Ohne Führung

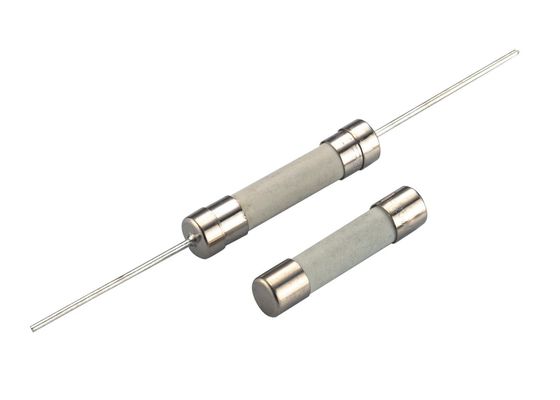

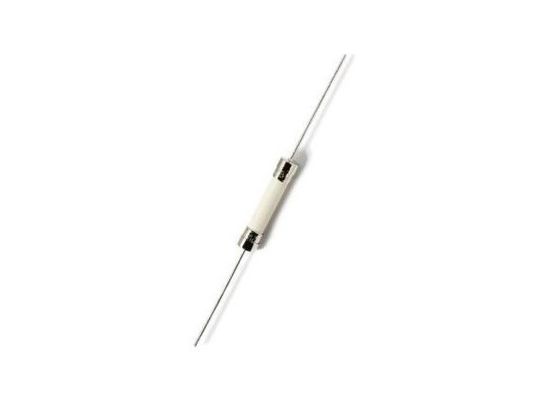

Axiales verbleites
Spezifikation
A=250VAC
Teil Nein. |
Ampere Veranschlagen |
Spannung Veranschlagen |
Brechen Kapazität |
Agentur-Zustimmungen | |
UL | cUL | ||||
BMF0100A | 100mA | 250V |
35A@250V-WECHSELSTROM (100mA~1A);
100A@250V-WECHSELSTROM (1.25A~3.5A);
200A@250V-WECHSELSTROM (4A~10A).
750A@250V-WECHSELSTROM (12A~30A).
1000A@250V-WECHSELSTROM (32A~50A) |
● | ● |
BMF0160A | 160mA | 250V | ● | ● | |
BMF0200A | 200mA | 250V | ● | ● | |
BMF0250A | 250mA | 250V | ● | ● | |
BMF0300A | 300mA | 250V | ● | ● | |
BMF0315A | 315mA | 250V | ● | ● | |
BMF0350A | 350mA | 250V | ● | ● | |
BMF0400A | 400mA | 250V | ● | ● | |
BMF0500A | 500mA | 250V | ● | ● | |
BMF0630A | 630mA | 250V | ● | ● | |
BMF0750A | 750mA | 250V | ● | ● | |
BMF0800A | 800mA | 250V | ● | ● | |
BMF1100A | 1A | 250V | ● | ● | |
BMF1125A | 1.25A | 250V | ● | ● | |
BMF1150A | 1.5A | 250V | ● | ● | |
BMF1160A | 1.6A | 250V | ● | ● | |
BMF1200A | 2A | 250V | ● | ● | |
BMF1250A | 2.5A | 250V | ● | ● | |
BMF1300A | 3A | 250V | ● | ● | |
BMF1315A | 3.15A | 250V | ● | ● | |
BMF1350A | 3.5A | 250V | ● | ● | |
BMF1400A | 4A | 250V | ● | ● | |
BMF1500A | 5A | 250V | ● | ● | |
BMF1600A | 6A | 250V | ● | ● | |
BMF1630A | 6.3A | 250V | ● | ● | |
BMF1800A | 8A | 250V | ● | ● | |
BMF2100A | 10A | 250V | ● | ● | |
BMF2120A | 12A | 250V | ● | ● | |
BMF2150A | 15A | 250V | ● | ● | |
BMF2200A | 20A | 250V | ● | ● | |
BMF2250A | 25A | 250V | ● | ● | |
BMF2300A | 30A | 250V | ● | ● | |
BMF2320A | 32A | 250V | ● | ● | |
BMF2500A | 50A | 250V | ● | ● |
Was ist der Zweck der Trennleistung in der praktischen Anwendung?
Die Trennleistung einer Sicherung ist ein Sicherheitsindex. Es hängt selten mit der elektrischen Leistung zusammen. So wird es häufig vom Hersteller oder vom Benutzer vernachlässigt. Einige Leute sind von diesem Sachwortverzeichnis sogar ahnungslos.
Als Sicherheitsanweisung muss eine Sicherung der Sicherheit eines Stromkreises und anderer Teile jederzeit garantieren, also muss es Safe, besonders während des Sicherungsoperationsprozesses, wenn keine Gefahr, einschließlich den hartnäckigen Funkenüberschlag auftreten sollte, Zeiten der Leitung, Burning und spritzen, und der sogar Explosion auf jeden Fall sichergestellt werden. Trennleistung ist ein Index, der garantierte Sicherheit reflektiert.
Die Einheit ist das Ampere und zeigt den maximalen Strom an, der durch eine Sicherung sicher unterbrochen werden kann. Solange der Stromkreisüberstrom nicht die Trennleistung übersteigt, kann die Sicherung den Strom sicher unterbrechen, ohne irgendeine Gefahr zu produzieren. Andererseits obgleich die Sicherung Stromkreisstrom brechen könnte, kann absolute Sicherheit nicht sichergestellt werden. Deshalb ist Trennleistung kein entbehrlicher Index.
Um Sicherungssicherheit zu garantieren, müssen wir auch Sicherheitsindizes wie Trennleistungs-, Nennspannungs- und Sicherheitsbescheinigung, außer wesentlichen Leistungsparametern einschließlich die gegenwärtige Kapazität, Schlageigenschaft betrachten, Impulswiderstandsfähigkeit und -Alterungsrate, Widerstand und Leistungsaufnahme und Temperaturherabsetzen.
Für Miniaturrohrsicherungen des europäischen Standards können Sicherungen des gleichen Profils und Maß in die niedrigen und hoch Unterbrechungsbewertungssicherungen unterteilt werden. Die Trennleistung vom ehemaligen wird als 10mal des Nennstroms oder des 35A spezifiziert, welches größer ist, während die Trennleistung der letzteren so hoch wie 1500A ist. Nordamerikanische Rohrsicherungen haben keine solche Abteilung. Der spezifizierte Trennleistungsindex ist, 10,000A für 125V, 35~1500A für 250V viel höher, das vom Nennstrom der Sicherung abhängt. Die Trennleistung von SMT-Chipsicherungen ist immer um 50A.
