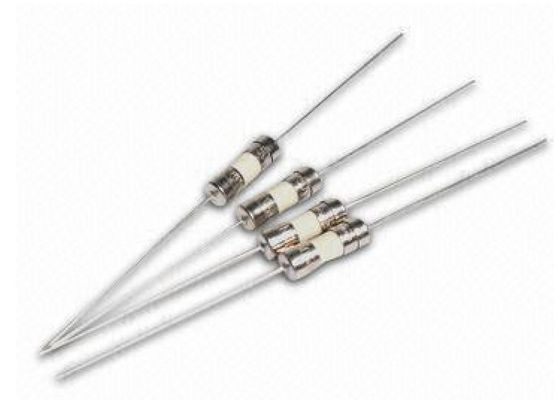

Vernickelte Messingkappe 3x10mm zylindrisch verbleites Zeitverzögerung keramische Rohr-Sicherung 1.6A 250VAC Brett-Berg mit UL genehmigt
Anwendungen
Primärkreisschutz:
• Netzteile
• LED und Allgemeinbeleuchtung
• Unterhaltungselektronik
• Desktop, Laptop und Notebook
• Test Ausrüstung
___________________________________________________________ Herunterladen ________
Produktbeschreibung
• Zeitverzögerung
• Entworfen gemäß IEC60127-3
• Konstruktion aus einseitig vernickeltem Messing
• Das kompakte Design mit 3,6 mm x 10 mm benötigt weniger
Platz auf dem Board
• Halogenfrei, bleifrei, RoHS-konform
Dimension (mm)
Ohne Blei | |
Axiale Führung |
Elektrische Leistungen (A = 250 V, B = 125 V)
Teil Nein. | Ampere Bewertung | Stromspannung Bewertung | Brechen Kapazität | I 2 TMelting Integral (A 2 .S) | Agenturgenehmigungen | ||
UL | cUL | PSE | |||||
HTP0100A / B | 100 mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,0042 | ○ | ○ | ○ |
HTP0125A / B | 125mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,010 | ○ | ○ | ○ |
HTP0160A / B | 160mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,025 | ○ | ○ | ○ |
HTP0200A / B | 200mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,035 | ○ | ○ | ○ |
HTP0250A / B | 250mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,056 | ○ | ● | ○ |
HTP0300A / B | 300mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0.10 | ○ | ● | ○ |
HTP0315A / B | 315 mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0.12 | ○ | ● | ○ |
HTP0350A / B | 350mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,15 | ○ | ● | ○ |
HTP0400A / B | 400mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,25 | ○ | ● | ○ |
HTP0500A / B | 500mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,35 | ○ | ● | ○ |
HTP0630A / B | 630mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,55 | ○ | ● | ○ |
HTP0750A / B | 750mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 0,70 | ○ | ● | ○ |
HTP0800A / B | 800mA | 250V / 125V | 50 A bei 125 V / 250 V AC | 1.1 | ○ | ● | ○ |
HTP1100A / B | 1A | 250V / 125V | 50 A bei 125 V / 250 V AC | 2 | ○ | ● | ○ |
HTP1125A / B | 1.25A | 250V / 125V | 50 A bei 125 V / 250 V AC | 3.8 | ○ | ● | ○ |
HTP1150A / B | 1.5A | 250V / 125V | 50 A bei 125 V / 250 V AC | 4.2 | ○ | ● | ○ |
HTP1160A / B | 1.6A | 250V / 125V | 50 A bei 125 V / 250 V AC | 6.2 | ○ | ● | ○ |
HTP1200A / B | 2A | 250V / 125V | 50 A bei 125 V / 250 V AC | 13 | ○ | ● | ○ |
HTP1250A / B | 2.5A | 250V / 125V | 50 A bei 125 V / 250 V AC | 18 | ○ | ● | ○ |
HTP1300A / B | 3A | 250V / 125V | 50 A bei 125 V / 250 V AC | 28 | ○ | ● | ○ |
HTP1315A / B | 3.15A | 250V / 125V | 50 A bei 125 V / 250 V AC | 32 | ○ | ● | ○ |
HTP1350A / B | 3.5A | 250V / 125V | 50 A bei 125 V / 250 V AC | 39 | ○ | ● | ○ |
HTP1400A / B | 4A | 250V / 125V | 50 A bei 125 V / 250 V AC | 43 | ○ | ● | ○ |
HTP1500A / B | 5A | 250V / 125V | 50 A bei 125 V / 250 V AC | 54 | ○ | ● | ○ |
HTP1600A / B | 6A | 250V / 125V | 50 A bei 125 V / 250 V AC | 58 | ○ | ● | ○ |
HTP1630A / B | 6.3A | 250V / 125V | 50 A bei 125 V / 250 V AC | 59 | ○ | ● | ○ |
HTP1700A / B | 7A | 250V / 125V | 50 A bei 125 V / 250 V AC | 63 | ○ | ● | ○ |
HTP1800A / B | 8A | 250V / 125V | 50 A bei 125 V / 250 V AC | 65 | ○ | ● | ○ |
HTP2100A / B | 10 A | 250V / 125V | 50 A bei 125 V / 250 V AC | 68 | ○ | ● | ○ |
HTP2100A / B | 12A | 250V / 125V | 50 A bei 125 V / 250 V AC | 72 | ○ | ○ | ○ |
Elektrische Eigenschaften
% der Ampere-Bewertung (in) | Blaszeit |
100% * | 4 Stunden Min |
200% * | 60 Sekunden max |
Umweltdaten
Betriebstemperatur | -55 ° C bis +125 ° C (mit Derating) |
Thermoschock | MIL-STD-202G, Methode 107G, Testbedingung B (5 Zyklen -65 ° C bis +125 ° C) |
Vibration | MIL-STD-202G, Methode 201A |
Feuchtigkeit | MIL-STD-202G, Methode 103B, Testbedingung A |
Salz Spray | MIL-STD-202G, Methode 101D, Testbedingung B |
Was sind die Ähnlichkeiten und Unterschiede zwischen einer Einwegsicherung und einer rücksetzbaren Sicherung?
Eine wiederherstellbare Sicherung ist im Wesentlichen ein PTC-Thermistor. Es unterscheidet sich grundlegend von einer Sicherung aufgrund seines Funktionsprinzips: Es schützt eine Schaltung, da der Widerstand des PTC-Materials positiv mit der Temperatur korreliert ist und am Curie-Punkt springt.
Für die Ähnlichkeiten: Beide können für Schaltungen für den Überstromschutz und für eine Reihe ähnlicher Felder und Umstände verwendet werden. Beide können unter Umständen verwendet oder ersetzt werden. Zum Beispiel sind beide Produkte hervorragend für Batterieschutzanwendungen geeignet, bei denen die Anforderungen an den Überstromschutz nicht so streng sind. Zum Schutz bestimmter ICs und wichtiger Komponenten oder an den Eingangs- / Ausgangsenden der Stromversorgung kann nur die Einwegsicherung geeignet sein. Die Impedanzanforderung ist für diese Teile ebenfalls höher. Der PTC-Thermistor ist jedoch die beste Wahl für den Fall, in dem Produkte durch Überhitzung oder Überstromschutz an Schnittstellen, an denen häufiges Hot-Swapping auftritt, nicht beschädigt werden. In den meisten Fällen sind die beiden Produkte jedoch sehr unterschiedlich oder können sich nicht gegenseitig ersetzen. Die folgende Tabelle zeigt die wichtigsten Unterschiede zwischen den beiden.
Aufgrund der Ähnlichkeiten und Unterschiede sind die beiden Produkte auf dem Markt für verschiedene Zwecke verfügbar.
Einmalige Sicherung | Rücksetzbare PTC-Sicherung | |
Innenwiderstand | Klein | Groß |
Aktuelle Empfindlichkeit | Hoch | Niedrig |
Reaktionszeit | Schnell | Niedrig |
Alterungsrate | Langsam | Schnell |
Leckstrom | Keiner | Ja |
Sicherheitsleistung | Stark | Schwach |
Anwendungsumfang | Breit | Eng |
