6.35x30mm schneller Schlag-schnelle verantwortliche Auto-Glasrohr-Sicherung 6.3Amp 250VAC 125VAC für Inline-PWB-Berg-Sicherungs-Halter-Klipp

6,35 x 30 mm flinke Auto-Glasrohrsicherung 6,3 A 250 VAC 125 VAC für Inline-Sicherungshalter-Clip für Leiterplattenmontage

Produktmerkmale

_______________________________________________________________ Herunterladen________

Zertifizierung

Aufführungen

Dimension(mm)

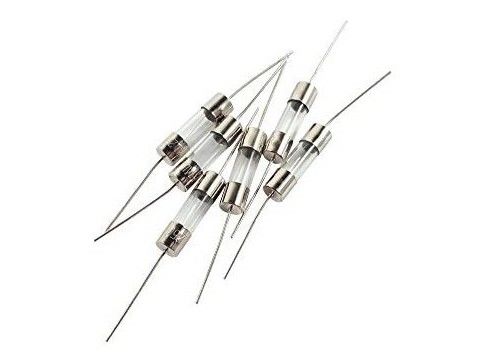

Axial bedrahtet

Mit Blei

Betriebseigenschaften

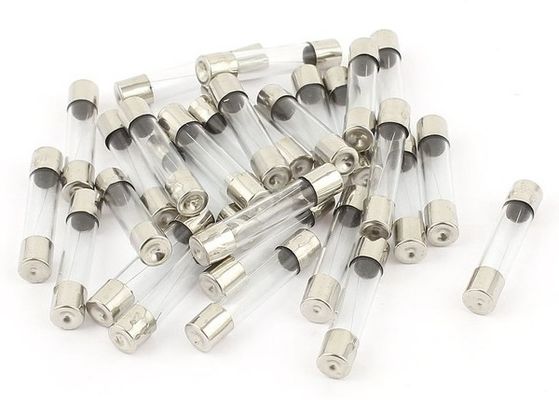

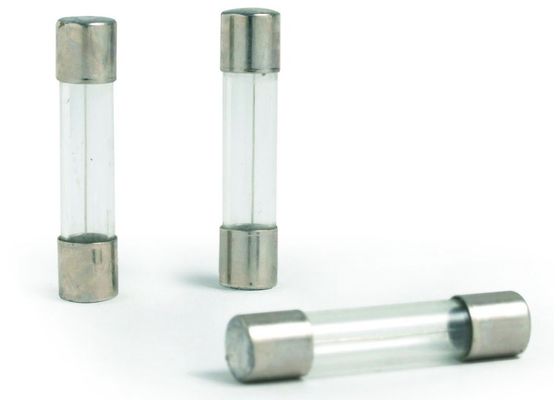

Tatsächliche Produktfotos

Wie wähle ich die Sicherung aus?

Sicherungen sind Überstromschutzvorrichtungen, die drei Hauptzwecken dienen: - Um Schäden an elektronischen und elektrischen Geräten zu verhindern. - Gewährleistung der Sicherheit für Gerätebenutzer und Personal. - Um Subsysteme vom Hauptsystem zu isolieren, nachdem ein Überstrom auftritt. Sicherungen sind so konzipiert, dass elektrische Ströme im Normalbetrieb sicher fließen können, öffnen sich jedoch schnell, wenn eine Überstromsituation auftritt.

Überströme

Typischerweise gibt es zwei Arten von Überströmen; Kurzschlüsse und Überlastungen. Überströme liegen vor, wenn die normale Belastung eines Stromkreises überschritten wird.

Eine Überlastung ist jeder im normalen Stromkreis fließende Strom, der höher ist als der normale Volllaststrom des Stromkreises.

Ein Kurzschluss ist ein Überstrom, der den normalen Volllaststrom des Stromkreises bei weitem übersteigt. Außerdem verlässt ein Kurzschluss, wie der Name schon sagt, den normalen Strompfad des Stromkreises und führt zu einem „Kurzschluss“ um die Last herum und zurück zur Stromquelle.

Durch beide Arten von Überströmen können Komponenten und Geräte schwer beschädigt werden. Sicherungen werden nicht dazu verwendet, Überströme zu verhindern, sondern vielmehr, um Komponenten, Geräte und Personen zu schützen, wenn Überströme auftreten.

Sicherungseigenschaften

Sicherungen werden nach den unterschiedlichen Sicherungseigenschaften klassifiziert. Zu diesen definierenden Merkmalen gehören:

- Körperliche Größe

- Unterbrechende Bewertungen

- Konstruktion

- Öffnungsgeschwindigkeit

- Elektrische Nennwerte

- Zulassungen der Sicherheitsbehörden

Körperliche Größe

Elektronische Sicherungen sind in verschiedenen Größen und Formen erhältlich, je nach den Anforderungen des Benutzers. Zu den gängigeren Sicherungsgrößen gehören 1/4" x 1 1/4" (6,3 x 32,1 mm), 5 x 20 mm, 5 x 15 mm, 13/32" x 1 1/2" (10,3 x 38 mm). sowie Sicherungen für besondere Verwendungszwecke wie oberflächenmontierbare Sicherungen, Sicherungen für Telekommunikationsanzeigen und Sicherungen für den Automobilbereich.

Konstruktion

Elektronische Sicherungen werden aus vielen verschiedenen Materialarten hergestellt. Das kostengünstigste Material ist eine Glasröhre. Wenn jedoch höhere Spannungen oder eine höhere Unterbrechungsleistung gewünscht werden, müssen stärkere Materialien wie Keramik- oder Glas-Melamin-Röhren verwendet werden. Kunststoffgehäuse werden typischerweise im Niederspannungssicherungsbau für Kraftfahrzeuge verwendet.

Elektrische Nennwerte

Normalerweise hat jede Sicherung zwei unterschiedliche elektrische Nennwerte:

Spannung und Strom.

Nennspannung

Die Nennspannung einer Sicherung bezieht sich auf die maximale Spannung, der eine Sicherung für einen sicheren Betrieb ausgesetzt sein darf. Sicherungen sind normalerweise für Wechselspannung gekennzeichnet, können aber auch eine Nennspannung für Gleichspannung aufweisen.

Aktuelle Bewertung

Der Nennstrom einer Sicherung muss so gewählt werden, dass ein Stromkreis ausreichend geschützt ist, ohne dass es zu „lästigen“ Öffnungen kommt. Im Allgemeinen sollten Sicherungen für 125 % des stationären RMS- oder Gleichstroms des Stromkreises bei 25 °C ausgewählt werden. Höhere Umgebungstemperaturen können dazu führen, dass die Sicherung vorzeitig öffnet; Daher kann in diesen Anwendungen eine Herabsetzung der Sicherung erforderlich sein. Bitte wenden Sie sich an das Optifuse-Werk, um Spezifikationen zur Leistungsreduzierung zu erhalten.

Stromkreise mit potenziellen „Einschaltströmen“ müssen zusätzlich berücksichtigt werden. Einschaltströme entstehen durch Schalten, kapazitive Lasten oder in Motor- oder Transformatoranwendungen. Dieser Einschaltstrom kann ein Vielfaches der normalen Volllaststromstärke des Stromkreises betragen. Für diese Anwendungen sollten träge Sicherungen ausgewählt werden.

Unterbrechende Nennwerte (Bremsstrom)

Die Ausschaltleistung der Sicherung ist der maximale Strom, den die Sicherung bei der Nennspannung sicher öffnen kann, ohne dass das Sicherungsgehäuse reißt oder kaputt geht. Stärkere Materialien wie Keramik oder Glasmelamin bieten die größte Unterbrechungsfähigkeit.

Öffnungsgeschwindigkeit

Bei der Spezifikation von Sicherungen muss sorgfältig auf den Schutz der anderen Schaltungselemente geachtet werden. Je empfindlicher der Schaltkreis ist, desto mehr Schutz ist in der Regel für einen angemessenen Komponentenschutz erforderlich. Flinke Sicherungen bieten einen höheren Schutz, sind jedoch möglicherweise nicht für Stromkreise mit Einschaltströmen geeignet. Stromkreise mit Einschaltströmen sollten mit trägen Sicherungen geschützt werden, um unerwünschte Öffnungen zu verhindern.

Genehmigungen von Behörden

Weltweite Sicherheitsbehörden wie Underwriter's Labs (UL) stellen Prüfspezifikationen bereit und prüfen Sicherungen und Sicherungszubehör gemäß diesen Spezifikationen. Jede weltweite Sicherheitsbehörde hat ihre eigenen Spezifikationen (z. B. die Testspezifikationen für die Prüfung von 5 x 20 mm-Sicherungen).

Wenn bei UL eine Testspezifikation verfügbar ist und die Sicherung diese Tests besteht, wird die Sicherung in dieser Norm aufgeführt. Wenn keine Testspezifikation verfügbar ist, kann die Sicherung dennoch von UL getestet werden (anhand der Herstellerspezifikationen), erhält jedoch die UL-Anerkennung und nicht die UL-Listung.

Die Internationale Elektrotechnische Kommission (IEC) schreibt die Standards, die von vielen europäischen und asiatischen Ländern befolgt werden. Da die elektrischen Eigenschaften dieser Sicherungen so unterschiedlich sind, sind UL/CSA- und IEC-zertifizierte Sicherungen in ihren Eigenschaften nicht austauschbar.

Sicherungsmontage

Alle Sicherungen müssen in einen Stromkreis eingebaut werden, indem sie entweder direkt auf eine Leiterplatte (PCB) gelötet werden oder indem ein Sicherungshalter oder Sicherungsklammern verwendet werden. Das direkte Anlöten von Sicherungen an eine Leiterplatte ermöglicht eine gewisse Kostenreduzierung, während die Verwendung von Haltern oder Clips den Austausch vor Ort ermöglicht. Bitte wenden Sie sich bezüglich der Direktlötspezifikationen an das OptiFuse-Werk.
