Amerikanisches UL listete Miniaturglasrohr-Sicherung 3,15 ein 250V 5 Millimeter x Patronensicherungen des 20-Millimeter-mittlere Verspätungs-langsame Schlag-T auf

American UL Listed Miniatur Glasröhrenschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutz

Anwendungen

Als zusätzlicher Schutz in Geräten oder Ausrüstungen zur individuellen Absicherung von Komponenten oder internen Schaltungen verwendet.

Siehe auch: Herunterladen- Was ist?

Beschreibung

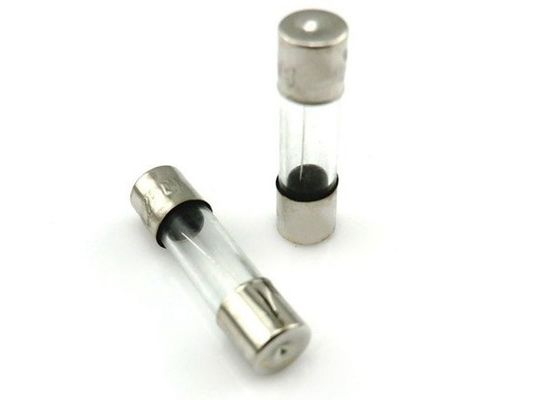

5 × 20 mm Zeitverzögerungsschub-Widerstandsglaskartridge Sicherung nach IEC-Spezifikation.

Eigenschaften

• nach internationalen Normen (IEC) für den weltweiten Einsatz entwickelt

• Erhältlich in Patronenform und axaler Bleiform

• Erfüllt die IEC 60127-2, Blatt 3 Spezifikation für Zeitverzögerungssicherungen

• RoHS-konform und bleifrei.

• mittlere Verzögerung, geringe Brechfähigkeit

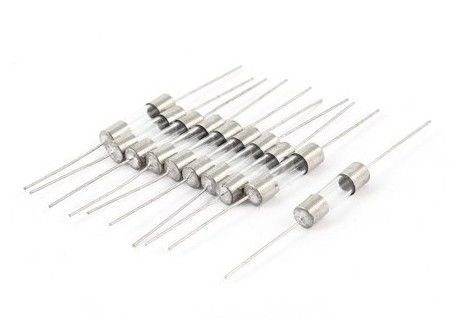

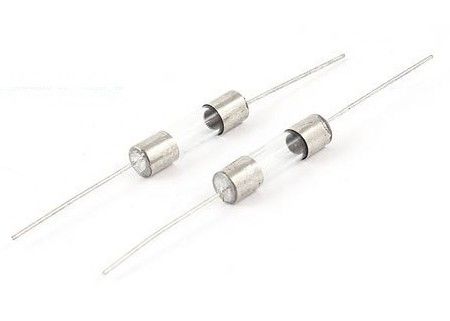

• Erhältlich mit optionalen axalen Leitungen

• physische Größe 5 mm x 20 mm

• Glasröhre, nickelbeschichtete Messing-Endkappenkonstruktion

• Konzipiert nach UL/CSA 248-14

Genehmigungen der Agentur

Abmessungen (mm)

- Ich weiß.

Spezifikationen (A=125V/B=250V)

Betriebsmerkmale

Durchschnittliche Zeitstromkurven

Wie man eine ausgebrochene Sicherung erkennt und ersetzt

Eine Sicherung ist eine Sicherheitskomponente in elektronischen und elektrischen Geräten und explodiert bei übermäßigem Strom.
Kurzschluss, Überlastung oder Ausfall des Geräts sind die Hauptgründe für übermäßigen Strom.
Wenn Sie die falsche Sicherung in das Gerät stecken, kann dies zu Verletzungen, Feuer und größeren Schäden an Ihrem defekten Gerät führen.
Ersetzen Sie niemals eine Sicherung mit einer höheren Leistung, denn Ihr Gerät kann mehr Strom aufnehmen als es sollte und das Ganze kann Ihnen ins Gesicht blasen.
Auch nicht setzen Sicherung parallel oder seriell
Manchmal können Sie eine kleinere Strom-Nennsicherung setzen, wenn z.B. Ihr Gerät für 300 mA bestimmt ist, aber die Sicherung 500 mA beträgt, dann können Sie eine Sicherung setzen, die nahe bei 300 mA liegt, aber nicht unter 300 mA liegt.
Die Sicherungen werden mit der Ampere (A), Spannung (V), Brenngeschwindigkeit (Schnellblas, Langsamblas, Zeitverzögerung), Größe und Material (Keramik, Glas, Kunststoff, Glasfaser) identifiziert.
Es gibt axiale oder Pigtail Sicherungen mit Draht am Ende und sie sind für das Löten auf PCB gemacht
Langsamer Schlag kann mehr Strom behandeln, dann sind sie für eine kleine Zeit markiert und sie sind markiert T und Amperage (T2A, T1A, T0,25A) und Schnellschlag sind bei markiertem Strom zu blasen,sie sind mit F (F2A) gekennzeichnet, F1A)
Die Spannungsbezeichnung ist weder in Wechselstrom noch in Gleichstrom angegeben.
Keramik Sicherungen sind stabiler, einige Keramik sind auch Sand gefüllt für zusätzlichen Schutz und sie können höhere Leistung (mehr als 15A) a
Glas ist durchsichtig und bläst schneller, weil es keinen Sand hat, der Wärme absorbiert.
Beispiele: Die meisten Multimeter verwenden 10A 250V und 250 mA - 500 mA 250V Schnellschaltsicherung 5x20 mm

Schritt 1: Trennen des Geräts

In diesem Schritt müssen Sie das Gerät trennen, das nicht funktioniert
Es ist nicht so schwer, Sie müssen nur den Stecker trennen, der zur Hauptsteckdose führt
Ich würde auch empfehlen, das Gerät zuerst abzuschalten.
NEIMALS ein Gerät öffnen, das noch mit dem Hauptgerät verbunden ist!

Schritt 2: Suche nach der Sicherung

Sicherungen sind in der Regel am Geräte-Eingang, so schauen Sie in der Nähe der Steckdose
Wenn Sie die Sicherung ausziehen ziehen Sie es sanft, so dass Sie nicht Schaden Sicherung oder einige Komponenten

Schritt 3: Prüfung der Sicherung

Wenn Sie eine Glassicherung haben, können Sie leicht sehen, ob die Sicherung verbrannt ist oder nicht.
Für Keramiktypen benötigen Sie einen Kontinuitätsprüfer/Multimeter/Ohmmeter
Für Kontinuitätsprüfer
Setzen Sie die Sicherung auf schwarz-rotes Blei und wenn Sie ein Piep hören, dann ist Ihre Sicherung in Ordnung, wenn es kein Piep gibt, ist die Sicherung verbrannt
für Multimeter/Ohmmeter
Setzen Sie das Multimeter auf Ohm Einstellung (am nächsten zu 1Ω) und setzen Sie eine Leitung an jedem Ende der Sicherung und schauen Sie sich das Display
Wenn der Zähler eine weniger als 1Ω zeigt, dann sollte die Sicherung in Ordnung sein, wenn es zeigt, dass es keine Verbindung gibt (auf meinem Multimeter ist 1 auf der linken Seite), dann ist die Sicherung verbrannt

Schritt 4: Neue Sicherung kaufen

Überprüfen Sie eine Kappe auf der Sicherung, der Leiterplatte oder im Handbuch, ob die Sicherung eingestuft ist.
Es sollte so etwas wie geschrieben werden: T2A250V, F1A250V, das ist Sicherungsbewertung
T ist für langsame und F für schnelle Sicherungen
2A oder 1A ist die Amperage-Norm, in der Regel nur eine Zahl und A
250V ist Spannungsbezeichnung, seine Zahl und V
Und dann messen Sie einfach die Größe der Sicherung
In kleinen elektrischen Geräten ist in der Regel 5x20mm
Es gibt 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm und 10x38mm
