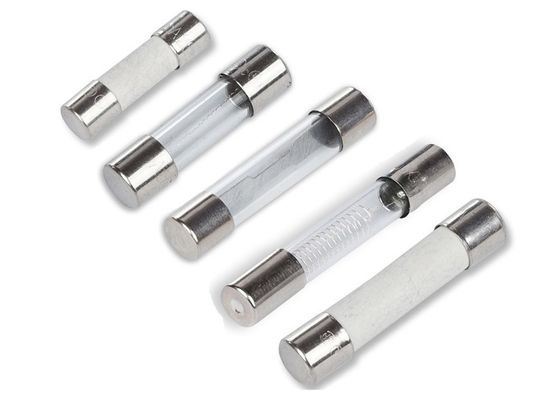

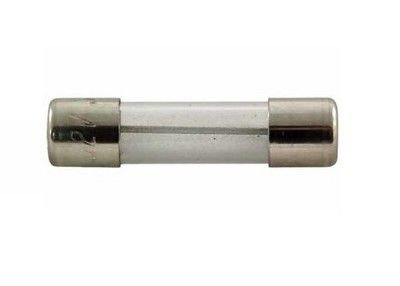

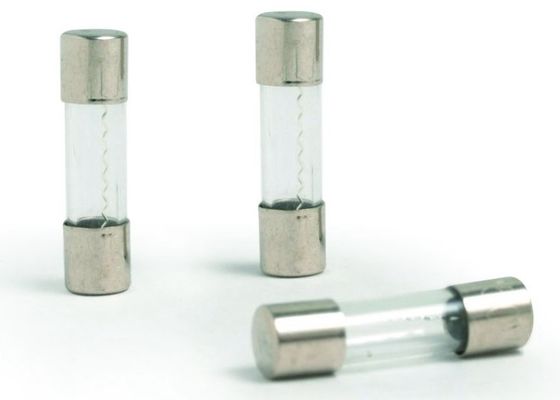

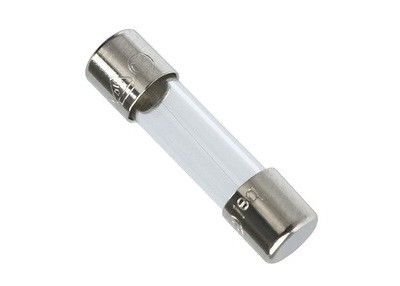

8AG Zylinderpatrone Sicherungen AGX 250VAC 500mA 6X25mm Schnellwirkende Glasröhrenschutzmittel mit 6,25 mm x 25 mm Schnellgeschwindigkeit
Eigenschaften
Schnellwirkende Glasrohrsicherungen
1/4" x 1" (6,3 x 25,4 mm) physische Größe
Glasrohr, nickellierte Messing-Endkappenkonstruktion
mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W
UL Das in der Liste aufgeführte Produkt entspricht der Norm 248-14
Siehe auch:
Herunterladen- Was ist?
Elektrische Eigenschaften
|
% der Ampere (in)
|
Die Zeit der Blasen
|
| 100%* In |
4 Stunden Min |
| 135%* In |
Maximal 1 Stunde |
| 200%* In |
5 Sekunden max. |
Spezifikation
|
Ein Teil.
- Nein. Ich weiß nicht.
|
Ampere
Ratings
|
Spannung
Ratings
|
Aufbrechen
Kapazität
|
Ich...2Schmelzen
Integral ((A)2.S)
|
| MFC0100A/B |
100 mA |
250 V/125 V |
Einheitliche Antriebe für die Bereitstellung von elektrischen Geräten
35A@250V Wechselstrom (100mA~1A);
100A@250V Wechselstrom (1.25A~3.5A);
200A@250V Wechselstrom (4A~10A).
|
0.003 |
| MFC0160A/B |
160 mA |
250 V/125 V |
0.008 |
| MFC0200A/B |
200 mA |
250 V/125 V |
0.02 |
| MFC0250A/B |
250 mA |
250 V/125 V |
0.026 |
| MFC0300A/B |
300 mA |
250 V/125 V |
0.047 |
| MFC0315A/B |
315 mA |
250 V/125 V |
0.055 |
| MFC0350A/B |
350 mA |
250 V/125 V |
0.072 |
| MFC0400A/B |
400 mA |
250 V/125 V |
0.10 |
| MFC0500A/B |
500 mA |
250 V/125 V |
0.16 |
| MFC0630A/B |
630 mA |
250 V/125 V |
0.28 |
| MFC0750A/B |
750 mA |
250 V/125 V |
0.49 |
| MFC0800A/B |
800 mA |
250 V/125 V |
0.60 |
| MFC1100A/B |
1A |
250 V/125 V |
0.8 |
| MFC1125A/B |
1.25A |
250 V/125 V |
1.6 |
| MFC1150A/B |
1.5A |
250 V/125 V |
2.5 |
| MFC1160A/B |
1.6A |
250 V/125 V |
3.2 |
| MFC1200A/B |
2A |
250 V/125 V |
5.6 |
| MFC1250A/B |
2.5A |
250 V/125 V |
7.6 |
| MFC1300A/B |
3A |
250 V/125 V |
14 |
| MFC1315A/B |
3.15A |
250 V/125 V |
19 |
| MFC1350A/B |
3.5A |
250 V/125 V |
20 |
| MFC1400A/B |
4A |
250 V/125 V |
25 |
| MFC1500A/B |
5A |
250 V/125 V |
42 |
| MFC1600A/B |
6A |
250 V/125 V |
80 |
| MFC1630A/B |
6.3A |
250 V/125 V |
96 |
| MFC1800A/B |
8A |
250 V/125 V |
200 |
| MFC2100A/B |
10A |
250 V/125 V |
320 |
| MFC2120A/B |
12A |
250 V/125 V |
470 |
| MFC2150A/B |
15A |
250 V/125 V |
650 |
| MFC2200A/B |
20A |
250 V/125 V |
870 |
| MFC2250A/B |
25A |
250 V/125 V |
1320 |
| MFC2300A/B |
30A |
250 V/125 V |
1820 |
Abmessungen - mm
Kurven der Zeit
Prüfung einer ausgeblasenen Sicherung
Während es leicht ist, das Element in einer Glassicherung visuell zu untersuchen, um zu sehen, ob es geblasen ist, haben die meisten Sicherungen feste, nicht-transparente Körper, die das Element vor der Sicht verbergen.Um zu prüfen, ob die Sicherung explodiert ist, benötigen wir ein Multimeter. Einmal konfiguriert, kann ein Multimeter den Widerstand des Sicherungselements messen. Der Widerstand wird in Ohm 'Ω' gemessen.Dies gilt jedoch auch für die Verwendung eines analogen Multimeters (d. h.Wenn Sie ein analogues Messgerät verwenden, lesen Sie zunächst das Handbuch und lesen Sie anschließend die Hinweise am Ende.
1Ich verbinde die Testleitungen.
Die schwarze Leitung sollte an die gemeinsame Steckdose angeschlossen werden.
Die rote Leitung sollte an die Ω- oder Ohm-Steckdose angeschlossen werden.
2. Die richtige Einstellung auswählen.
Bewegen Sie das Zifferblatt auf den niedrigsten Bereich der Ohm-Skala (200 Ohm ist die niedrigste Einstellung auf diesem Multimeter). Dies sollte auch den Zähler einschalten.Bitte schalten Sie den Zähler ein.Sie können auf dem Bild sehen, dass der Ohm-Bereich durch ein hellgrünes Band im unteren linken Bereich dargestellt wird.
Die 5 verschiedenen Einstellungen des Ohm-Bereichs auf diesem Multimeter sind:
2M = 2,000,000 Ohm oder 2 Megaohm (höchste Widerstandseinstellung)
200k = 200.000 Ohm
20k = 20.000 Ohm
2k = 2.000 Ohm
200 = 200 Ohm (niedrigste Widerstandseinstellung)
3Überprüfen Sie, ob der Zähler funktioniert.
Berühren Sie die Metallspitzen der beiden Prüfleitungen und während Sie sie zusammenhalten, sollte sich das Messschild ändern, um zu zeigen, dass nur geringer oder kein Widerstand vorhanden ist.Die Energie fließt einfach von einem Leitfaden zurück durch den anderen.Wenn Sie die beiden Spitzen trennen, kehrt das Messgerät in einen Widerstandszustand von 100%.
4Messen Sie die Sicherung.
Wichtig: Stellen Sie die Sicherung auf eine nicht leitfähige Oberfläche wie Holz, Laminat oder Kunststoff. Berühren Sie die Metallkappen an jedem Ende der Sicherung mit den Metallspitzen der Prüfleitungen.Es gibt keine Polarität, so dass Sie jede Blei für beide Sicherung Kappe verwenden können. Achten Sie darauf, dass der Kontakt gut ist, indem Sie eine saubere Metalloberfläche an jeder Kappe berühren.
Anmerkung: Wenn Sie eine Sicherung testen möchten, die sich noch in einem Stromkreis befindet, stellen Sie bitte sicher, dass Sie die Stromversorgung ausgeschaltet und die Stromquelle getrennt haben, um mögliche elektrische Schläge zu vermeiden.
5- Das Lesen zu verstehen.
Sicherung ist in Ordnung: Wenn sich der Messwert auf einen niedrigen Widerstandswert ändert (ähnlich wie bei Berührung der beiden Leitungen).
Sicherung ist ausgeblasen: Wenn sich der Messwert nicht ändert und die Anzeige den ursprünglichen 100%igen Widerstandsstand zeigt.
Vergessen Sie nicht, das Multimeter abzuschalten, wenn Sie mit der Prüfung fertig sind.
Wie man ein Analog-Multimeter benutzt.
Analogmultimeter liefern Messwerte, indem sie eine Nadel über eine feste Skala bewegen.
Wählen Sie den richtigen Ohm-Bereich und berühren Sie die Metallspitzen der Prüfleitungen zusammen. Die Notwendigkeit wird über die Skala "fegen", um wenig bis gar keinen Widerstand zu zeigen.
Wenn die Spitzen getrennt sind, zeigt die Nadel 100% Widerstand.Stellen Sie sicher, dass die Prüfleitspitzen eine gute Verbindung zu den Metall-Endkappen der Sicherung herstellen und die Sicherung auf einer nicht leitenden Oberfläche getestet wird.
