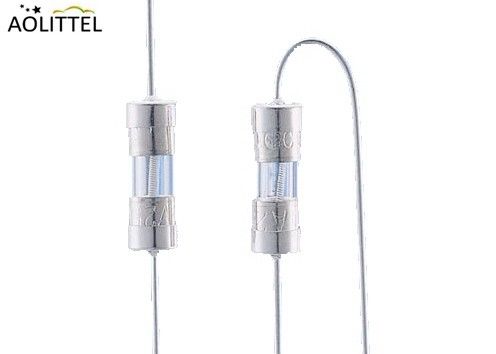

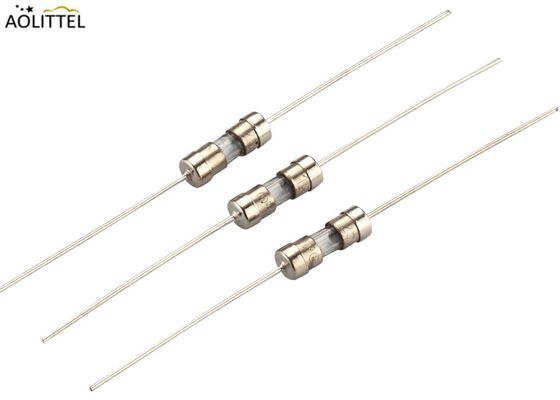

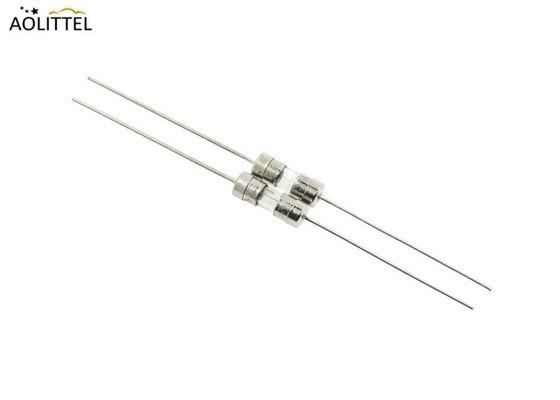

3.6x10mm Achselbleitzeitverzögerung Glasröhrchen Sicherung 100mA-24A 250V mit UL CUL
Funktionsprinzip
Eine GlasröhrenschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzDer dünne Draht schmilzt und bricht den Stromkreis..
Glasröhrenschutzschutzschläufe, die üblicherweise in verschiedenen Typen hergestellt werden:
Schnell schlagen
Langsamer Schlag
Das Glasrohr schützt die Außenumgebung, wenn das Metall im Inneren schmilzt, da sich hohe Temperaturen aufbauen können.hilft, die Sicherung visuell zu untersuchen, um sicherzustellen, ob sie geblasen istDer Schutz wäre besser, wenn man mit dem Sicherungshalter zusammenarbeitet, um einen zweiten Schutz zwischen Sicherung und Brett zu bieten.
Siehe auch:
Herunterladen- Was ist?

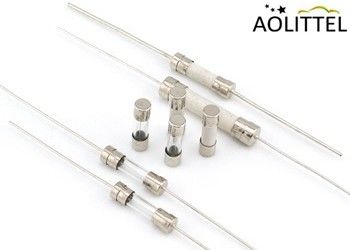

| Au littel Glass Tube Fuse Familienmitglied |
| - Nein. Ich weiß nicht. |
Größe |
Schlag |
Spannung |
Reihe |
| 1 |
3.6x10 mm |
Zeitverzögerung |
125 V/250 V |
STP |
| 2 |
3.6x10 mm |
Schnell schlagen |
125 V/250 V |
SFP |
| 3 |
4x11 mm |
Zeitverzögerung |
125 V/250 V |
TBP |
| 4 |
4x11 mm |
Schnell schlagen |
125 V/250 V |
FBP |
| 5 |
5x20 mm |
Zeitverzögerung |
125 V/250 V |
STC |
| 6 |
5x20 mm |
Schnell schlagen |
125 V/250 V |
SFC |
| 7 |
5x20 mm |
Zeitverzögerung |
125 V/250 V |
Tuberkulose |
| 8 |
5x20 mm |
Schnell schlagen |
125 V/250 V |
FBC |
| 9 |
6.32x32mm |
Zeitverzögerung |
125 V/250 V |
MTC |
| 10 |
6.32x32mm |
Schnell schlagen |
125 V/250 V |
MFC |
Leistungsmerkmale
1) Zeitverzögerung für einmalige Glasrohrsicherungen
2) physikalische Größe von 0,1' x 0,4' (3,6*10 mm)
3) Glasrohrrohr, vernickelte Messing-Endkappenkonstruktion
4) Für Instrumente, elektronische Schaltkreise und kleine Geräte
5) UL Das in der Liste aufgeführte Produkt entspricht der Norm 248-1/14
Anwendung
Glasröhrenschutzscheibe,weit in den Bereichen Kommunikation und Telekommunikation, Computerperipheriegeräte, Unterhaltungselektronik, Energie und Beleuchtung, Industrie, Sicherheit, Verkehr, Automobilindustrie,Video-BildgebungDiese platzsparende Sicherung eignet sich ideal für Beleuchtung, Stromversorgung und Adapteranwendungen
Spezifikation (A = 250V/ B = 125V,● Genehmigt / ○ Wartezeit)
|
Teil Nr.
|
Ampere
Ratings
|
Spannung
Ratings
|
Aufbrechen
Kapazität
|
Ich...2Schmelzen
Integral ((A)2.S)
|
Genehmigungen der Agentur
|
| UL |
CUL |
PSE
|
| STP0100A/B |
100 mA |
250 V/125 V |
50A@125V/250VAC |
0.0042 |
○ |
○ |
○ |
| STP0125A/B |
125 mA |
250 V/125 V |
50A@125V/250VAC |
0.010 |
○ |
○ |
○ |
| STP0160A/B |
160 mA |
250 V/125 V |
50A@125V/250VAC |
0.025 |
○ |
○ |
○ |
| STP0200A/B |
200 mA |
250 V/125 V |
50A@125V/250VAC |
0.035 |
○ |
○ |
○ |
| STP0250A/B |
250 mA |
250 V/125 V |
50A@125V/250VAC |
0.056 |
● |
● |
○ |
| STP0300A/B |
300 mA |
250 V/125 V |
50A@125V/250VAC |
0.10 |
● |
● |
○ |
| STP0315A/B |
315 mA |
250 V/125 V |
50A@125V/250VAC |
0.12 |
● |
● |
○ |
| STP0350A/B |
350 mA |
250 V/125 V |
50A@125V/250VAC |
0.15 |
● |
● |
○ |
| STP0400A/B |
400 mA |
250 V/125 V |
50A@125V/250VAC |
0.25 |
● |
● |
○ |
| STP0500A/B |
500 mA |
250 V/125 V |
50A@125V/250VAC |
0.35 |
● |
● |
○ |
| STP0630A/B |
630 mA |
250 V/125 V |
50A@125V/250VAC |
0.55 |
● |
● |
○ |
| STP0750A/B |
750 mA |
250 V/125 V |
50A@125V/250VAC |
0.70 |
● |
● |
○ |
| STP0800A/B |
800 mA |
250 V/125 V |
50A@125V/250VAC |
1.1 |
● |
● |
○ |
| STP1100A/B |
1A |
250 V/125 V |
50A@125V/250VAC |
2 |
● |
● |
○ |
| STP1125A/B |
1.25A |
250 V/125 V |
50A@125V/250VAC |
3.8 |
● |
● |
○ |
| STP1150A/B |
1.5A |
250 V/125 V |
50A@125V/250VAC |
4.2 |
● |
● |
○ |
| STP1160A/B |
1.6A |
250 V/125 V |
50A@125V/250VAC |
6.2 |
● |
● |
○ |
| STP1200A/B |
2A |
250 V/125 V |
50A@125V/250VAC |
13 |
● |
● |
○ |
| STP1250A/B |
2.5A |
250 V/125 V |
50A@125V/250VAC |
18 |
● |
● |
○ |
| STP1300A/B |
3A |
250 V/125 V |
50A@125V/250VAC |
28 |
● |
● |
○ |
| STP1315A/B |
3.15A |
250 V/125 V |
50A@125V/250VAC |
32 |
● |
● |
○ |
| STP1350A/B |
3.5A |
250 V/125 V |
50A@125V/250VAC |
39 |
● |
● |
○ |
| STP1400A/B |
4A |
250 V/125 V |
50A@125V/250VAC |
43 |
● |
● |
○ |
| STP1500A/B |
5A |
250 V/125 V |
50A@125V/250VAC |
58 |
● |
● |
○ |
| STP1600A/B |
6A |
250 V/125 V |
50A@125V/250VAC |
75 |
○ |
○ |
○ |
| STP1630A/B |
6.3A |
250 V/125 V |
50A@125V/250VAC |
81 |
○ |
○ |
○ |
| STP1700A/B |
7A |
250 V/125 V |
50A@125V/250VAC |
92 |
○ |
○ |
○ |
| STP1800A/B |
8A |
250 V/125 V |
50A@125V/250VAC |
100 |
○ |
○ |
○ |
| STP2100A/B |
10A |
250 V/125 V |
50A@125V/250VAC |
115 |
○ |
○ |
○ |
| STP2120A/B |
12A |
250 V/125 V |
50A@125V/250VAC |
122 |
○ |
○ |
○ |
| STP2150A/B |
15A |
250 V/125 V |
50A@125V/250VAC |
128 |
○ |
○ |
○ |
Abmessungen (Einheit: mm)
Materialinformationen
|
Nein, nicht wirklich.
|
Teilname
|
Material
|
| 1 |
Höchstbetrag
|
mit einer Breite von nicht mehr als 20 mm
|
| 2 |
Körper
|
Glasrohr
|
| 3 |
Sicherungselement
|
mit einer Breite von mehr als 20 mm
|
| 4 |
Bleitrahmen
|
Zinnplattiertes Kupfer
|
Elektrische Eigenschaften
|
Prozentsatz der Ampere(in)
|
Die Zeit der Blasen
|
| 100% * In |
4 Stunden Min |
| 200% * |
60 Sekunden max. |
Durchschnittliche Zeitstromkurven
Umweltmerkmale
a.Betriebstemperatur: -55°C+125°C.
b.Lagerzustand: Luftfeuchtigkeit:Verhältnismäßige Luftfeuchtigkeit ≤ 75% Lager 3 Jahre im Durchschnitt.
c. Bei der Auswahl der Spezifikationen der Sicherung sollte der Ingenieur, wenn die Betriebstemperatur des Umgebungsbereichs zwischen 20 und 30 °C liegt, die Einwirkung der Umgebungstemperatur auf die Sicherungen berücksichtigen.Bitte verweisen: Temperatur-Rerating-Kurve:
Verpackungsdaten
| Schüttgut |
|
500 Stück pro Poly-Beutel
|
|
|
10 Polybags pro Innenkarton
|
|
L240±2 * W170±2 * H110±2
|
|
4 Innenkartons pro Umkarton
|
|
L390±5 * W240±5 * H250±5
|
