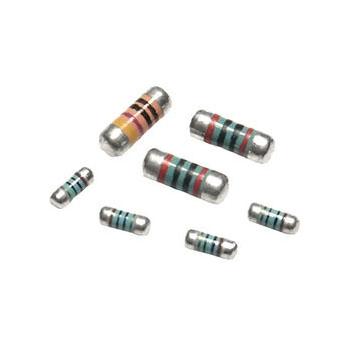

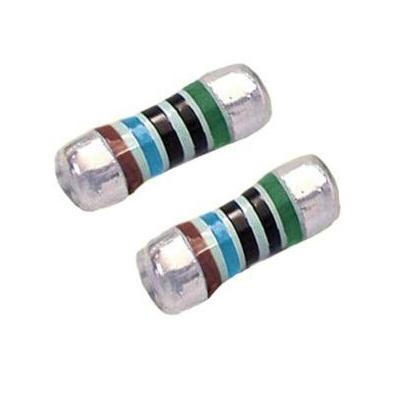

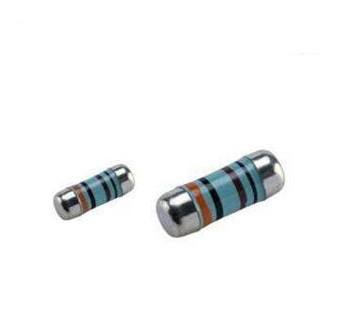

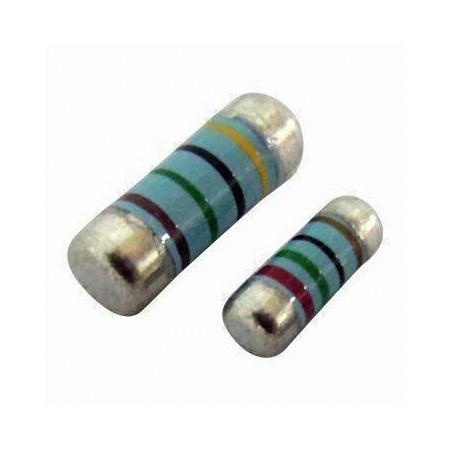

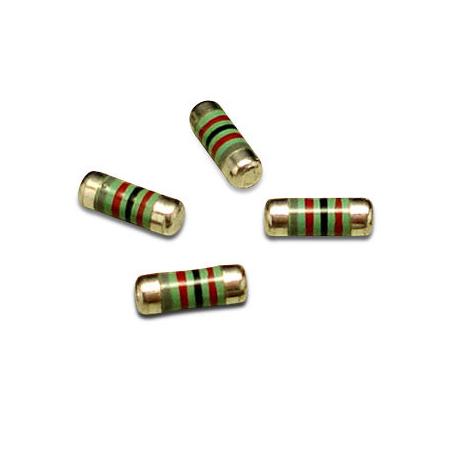

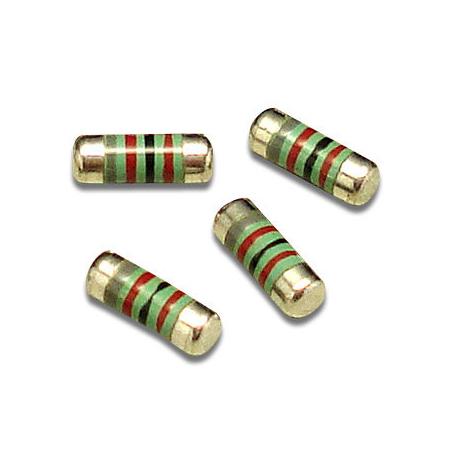

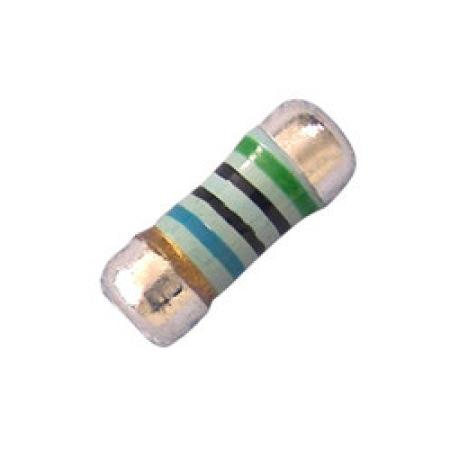

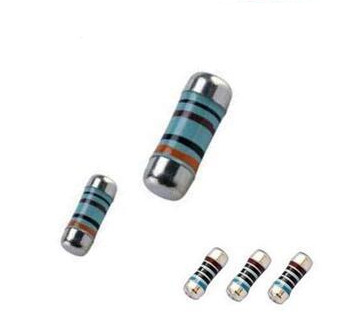

MELF Fusible Wirewound Film fester Widerstand
Anwendungsbereich des MELF-Fusible Wirewound Film Fixed Resistor
Diese Norm gilt für elektrische Lichtquellen, Schaltnetzteile, Ladegeräte, Kommunikationsgeräte, medizinische elektronische Geräte, Prüf- und Messgeräte, Automobile.
Ersatz von Steckerwiderständen in elektronischen Geräten wie Elektronik, Industrieprodukten und Haushaltsgeräten.
Eigenschaften des MELF-Fusible-Wirewound-Film-Festresistors
1) Nichtbrennbare / Epoxidharzbeschichtungen mit Sicherheitsmerkmalen von nichtbrennbarem und isolierendem Material verwenden;
2) Miniaturisierung für eine hohe Dichte;
3) Erfüllung der Anforderungen an bleifreie (Pb) und bleihaltige Lötverfahren;
4) Kann in automatischen Oberflächenbefestigungssystemen (SMD) eingesetzt werden.
Leistungsschrumpfkurve des MELF-Fusible-Wirewound-Film-Festwiderstands
Strukturdimensionen von MELF Fusible Wirewound Film Fixed Resistor
Größe | Abmessung (mm) | ||
L | D1 | D2 Max. | |
0204 | 3.5 ± 0.2 | 1.1 ± 0.1 | 10,4 ± 0.2 |
0207 | 50,9 ± 0.2 | 10,7 ± 0.1 | 2.1 ± 0.2 |
0309 |
Einzelkappe 8,5 ± 0.2 Doppelkappe 8,7 ± 0.2 |
2.5 ± 0.1 |
Einzelkappe 3,1 ± 0.2 Doppelkappe 3,0 ± 0.2 |
Materialliste von MELF-Fusible Wirewound Film Festwiderstand
Code | Name | Material |
1 | Beschichtung | Nichtbrennbare / Epoxidharzbeschichtung |
2 | Farbring | Flammschutzbeschichtung |
3 | Schnittdraht | - Ich weiß nicht. |
4 | Sicherungselement | mit einem Durchmesser von mehr als 50 cm3 |
5 | Magnetstange | Aluminiumkeramische Karosserie/Widerstandsfolie |
6 | Höchstbetrag | mit einer Dicke von nicht mehr als 0,05 mm |
Teilnummerierung von MELF-Fusible-Wirewound-Film-Festwiderstand
KNPM | 1 | 100 | J | S | 0309 |
KNPM: Serienname
1. Leistungsbewertung: 0,125 W,0.25W,0.5W, 1W, 2W.
100: Widerstandswert -- E24 Normalwiderstand
J: Widerstandsverträglichkeit -- F=±1%, G=±2%, J=±5%
S: Größenkode -- Es ist normale Größe ohne Code; S- kleine Größe; X-Ultra-kleine Größe.
Elektrische Leistungsfähigkeit des MELF-Fusible Wirewund Film Fixed Resistors
Größe Typ | Leistungsbereich ((70C) | Temperaturbereich°C | Isolierspannung V | Widerstandsbereich ((Ω) |
±1%, ±2%, ±5% | ||||
0204 |
0.125 W 0.25WS 0.5W-X |
-55 ¢155 | 200 |
MFM 0,1·2,2M CFM 1 ¢10M MOFM 1 ¢ 10K |
0207 |
0.25 W 0.5W-S 1W-X |
-55 ¢155 | 250 |
KNPM 0,22 ‰ 100 MFM 0,0110M CFM 1 ¢10M MOFM 1 ¢ 10K |
0309 |
0. 5W 1W-S 2W-X |
-55 ¢155 | 350 |
KNPM 0,22 ¢ 300 MFM 0,0110M CFM 1 ¢10M MOFM 1 ¢ 10K |
Allgemeine Angaben zu MELF-Fusible-Wirewound-Film-Festwiderstand
Nennwiderstandstoleranz | ± 5% |
Kategorie Klima | Der Begriff |
Niedriger Luftdruck | 8.5 kPa |
Stabilitätsniveau | 5% |
Widerstandsänderung | Grenzwert |
Langfristige Prüfung | ± 5% R+0,1Ω |
Kurzfristige Prüfung | ± (1% R + 0,05 Ω) |
Nennstrom | I2 ((A) = P ((W) / R ((Ω) |

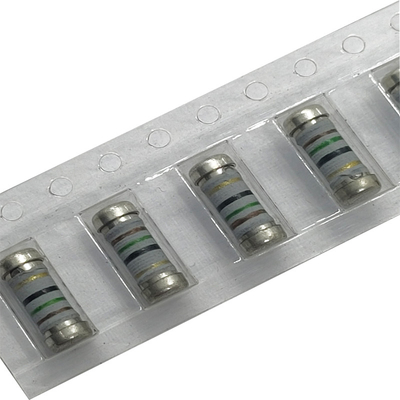

Verpackungsmenge und Größe des MELF-Fusible Wirewound Film Fixed Resistors
9.1 Bandgröße
Größe |
φA (mm) |
φB (mm) |
φC (mm) |
W | T | Anzahl der Stück |
0204 | 179 ± 2 | 60 ± 2 | 13 ± 0.5 | 9 ± 1 | 12 ± 0.5 | 3000 |
0207 | 179/330±2 | 90 ± 2 | 13 ± 0.5 | 10 ± 1 | 14.5±1 | 2000/5000 |
0309 | 330 ± 2 | 90 ± 2 | 13 ± 0.5 | 16 ± 1 | 19.5±1 | 2500 |
9.2 Papiergröße von MELF Fusible Wirewound Film Fixed Resistor
Größe | Abmessung (mm) | ||||
Eine | B | W | E | F | |
0204 | 10,6 ± 0.2 | 30,8 ± 0.2 | 8.0±0.2 | 1.75 ± 0.1 | 5.25 ± 0.1 |
0207 | 20,4 ± 0.2 | 6.0±0.2 | 12.0±0.2 | 1.75 ± 0.1 | 7.25 ± 0.1 |
0309 | 30,6 ± 0.2 | 80,9 ± 0.2 | 16.0±0.2 | 1.75 ± 0.1 | 9.25 ± 0.1 |
P0 | P1 | P2 | D0 | T | |
0204 | 4.0±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5 ± 0.1 | 1.65 ± 0.1 |
0207 | 4.0±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5 ± 0.1 | 2.5 ± 0.1 |
0309 | 4.0±0.1 | 8.0±0.1 | 2.0±0.1 | 1.5 ± 0.1 | 3.5 ± 0.1 |
Farbmarkierung von MELF Fusible Wirewound Film Fixed Resistor
Farbe | Erste Ziffer | Zweite Ziffer | Dritte Ziffer | Mehrfach | Toleranz |
Schwarz | 0 | 0 | 0 | 100 | - |
Braun | 1 | 1 | 1 | 101 | ± 1 |
Rot | 2 | 2 | 2 | 102 | ± 2 |
Orangen | 3 | 3 | 3 | 103 | - |
Gelb | 4 | 4 | 4 | 104 | - |
Grün | 5 | 5 | 5 | 105 | ±0.5 |
Blau | 6 | 6 | 6 | 106 | ±0.25 |
Violett | 7 | 7 | 7 | 107 | ±0.1 |
Grau | 8 | 8 | 8 | 108 | - |
Weiß | 9 | 9 | 9 | 109 | - |
Gold | - | - | - | 10 bis 10 | ± 5 |
Schleim | - | - | - | 10 bis 2 | ± 10 |
Einfach | - | - | - | - | - |
Leistungsspezifikationen von MELF Fusible Wirewound Film Fixed Resistor
Eigenschaften | Prüfbedingungen | Grenzen |
Kurze Überlastzeit | IEC 60115-1 4.13 5 Sekunden 2,5x Nennspannung (nicht über maximale Überlastspannung) | ± 2% |
Leben in der Feuchtigkeit | IEC 60115-1 4.24 56 Tage Nennlast (nicht mehr als maximale Betriebsspannung) bei (40±2) °C und (93±3) % relativer Luftfeuchtigkeit | |
Dauer der Belastung 1000 Stunden | IEC 60115-1 4.25.1 Nennlast (nicht mehr als maximale Betriebsspannung) bei 1,5 Stunden eingeschaltet, 0,5 Stunden ausgeschaltet, bei (70±2) °C | ± 5% |
Widerstandsfähigkeit gegen Lötwärme | IEC 60115-1 4.18.2 Tauchen Sie den Widerstand in ein Lötbad, das (260±5) °C gemessen wird, und halten Sie ihn 10±1 Sekunden lang fest. | ± 1% |
Schweißbarkeit | IEC 60115-1 4.17.2 Nach (230±3) °C/(2±0,2) Sekunden mit Fluss abgedecktes Lötfläche | 95% Min. |
Vibrationen | IEC 60115 4.22 Sechs Stunden in jeder Parallel- und Achsrichtung mit einer einfachen harmonischen Bewegung mit einer Amplitude von 0,75 mm und 10 bis 500 Hz. | ± 1% |
Wärmeausdauer | IEC 60115-1 4.25.3 1000 Stunden bei 200°C ohne Last | ± 1% |
Wärmeschock | IEC 60115-1 4.19 -55°C 30 Minuten, +155°C 30 Minuten, 5 Zyklen | ± 3% |
Überspannungstest | Überspannung =![]() |
± 5% |
