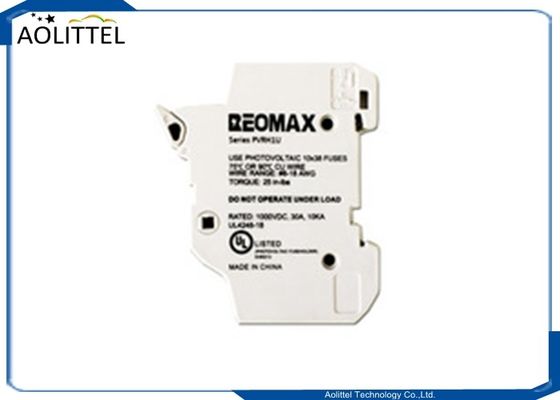

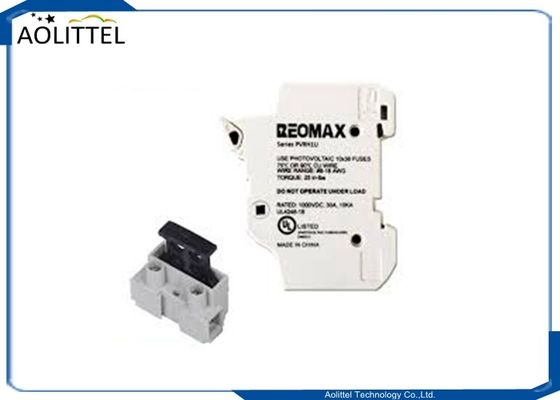

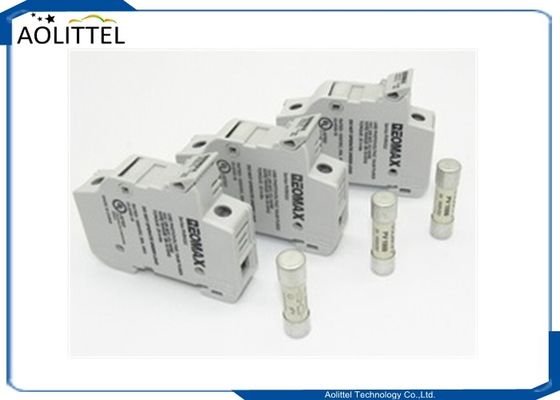

Stromschutz 1 Pol 30A Schienenhalter Sicherungshalter PVRH1U Für 10x38 mm Keramikrohr Solar-PV-Kartusche Sicherung 1000VDC
Allgemeine
Der Zwergsicherheitshalter bietet aufgrund seiner berührungssicheren Konstruktion Schutz für das Personal bei der Installation und dem Entfernen von Sicherungen.Die PVRH1U-Serie ist ideal für die Isolierung von Photovoltaikmodulsträngen während der Wartung, ist jedoch nicht für den Lastbruch ausgelegt.
Bei Verwendung mit einer SPF- oder FLU-Zwergsicherungsreihe
Montiert auf 35 mm Din Rail
Sichere und einfache Installation und Entfernung von Sicherungen - keine speziellen Sicherungszieher oder Werkzeuge erforderlich.
Kompaktes Design
RoHS-konform und bleifrei (Pb)
DIN-Standard Sicherungshalter
Auf der Oberfläche befestigte 3-pollige Sicherungsschalter/Abschlüsse im europäischen Stil für den Einsatz mit industriellen HRC-Sicherheiten des Typs NH.
Beschreibung
Agentur-Nennwerte bis zu 1000 Vdc für die Verwendung mit Solar-PV-Schutzschläuchen.
Für den Einsatz mit 75°C- oder 90°C-Draht, Feinstrangdraht, Spade-Endstücken und Kamm-Bus-Stäbchen geeignet.
Konzipiert nach UL 4248‐18
Bleifreies und Halogenfreies Material
| Eigenschaft |
Wert |
| Größe der Sicherung |
10 x 38 mm |
| Aktuelles Rating |
30A |
| Nennspannung |
1000 V Gleichspannung |
| Zahl der Polen |
1 |
| Fallmaterial |
mit einer Breite von nicht mehr als 15 mm |
| Kompatible Sicherungsgrößen |
10 x 38 mm |
Merkmale/Nutzen
• Die berührungssichere Konstruktion schützt beim Ersetzen von Sicherungen
• Kompaktes Design
• 35 mm DIN-Schienen montierbar

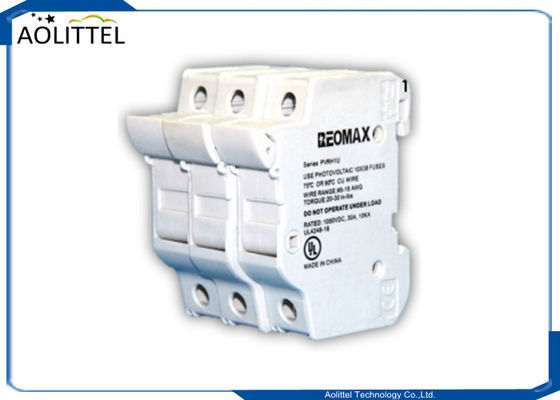

• Erhältlich in 1-, 2-, 3- und 4-poligen Konfigurationen
• Für die Sicherung werden keine Sicherungsträger oder Werkzeuge benötigt
• Fingerschutz
• DIN-Schienenhalter
• Kompaktes Fußabdruck
• Schnelle und einfache Sicherungswechsel
- DIN-Schienenmontierbar
- sowohl mit als auch ohne Angabe verfügbar
- bis zu 30 Ampere verfügbar
Spezifikationen
| Spannung und Strom |
600V/1000VDC, 30A |
| Rating der Endstation |
Massiv, gestreckt, fein gestreckt, Spade Lug, Comb Bus Bar; Ein- und Doppeldraht; 75°C und 90°C Cu-Draht |
| SCCR-Bewertung |
UL 10kA/1000Vdc; IEC 33kA/1000Vdc |
| Sicherung |
REOMAX Sicherung PV1000-Serie |
| Drahtbereich |
#18 bis #4 (0,8 mm2 bis 21,1 mm2) |
| Drehmomentwerte |
30 Lb-In (3,4 N•m) maximal |
| Nennwerte für Entflammbarkeit |
UL 94V0, selbstlöschend |
| Speicher- und Betriebstemperaturbereich |
20°C bis +120°C |
Abmessungen mm (cm)
Modulare Sicherungshalter sind in verschiedenen Ausführungen mit Sicherungsindicator, mit Mikroschalter, 690 V und 24 V Gleichspannung ausgelegt und verfügen über eine Kombination aus Mikroschalterverschluss, Vorbruch und Sicherungsschalterkennung.Die komplette Auswahl an Versionen ist mit einem Etikettenhalter erhältlich, um eine gute Schaltkreis-Identifizierung zu gewährleistenSie können mit den verschiedenen zugänglichen Zubehörteilen eingesperrt werden.Die Sicherung Halter und Mikroschalter kommen mit Zubehör für mehrere Pole Montage.
Die kompakte Einheit wird für Leitungen mit einem Durchmesser von 10 mm2 verwendet. The fuse holders are composed of high performance polymer with greater than 300 °C of fusion temperature to ensure safety margin against any possibilities of fuse overheating when rated power acceptance of the fuse holder is exceededDie optimierte Lüftungszone verbessert die Wärmeabgabe.Sicherungshalter enthalten 2-Positions-DIN-Schienenbefestigungen und können mit Hilfe derselben Schraubwerkzeuge, die für die Befestigung von Kabelanschlüssen verwendet werden, an der DIN-Schiene befestigt/entfestigt werden
