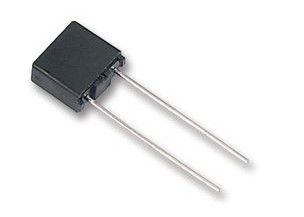

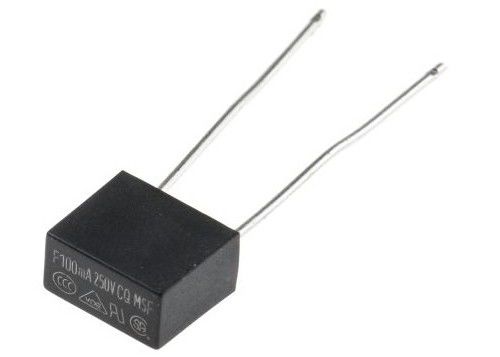

UL VDE CSA Munition Pack Radialbleit Schwarz Thermoplastisch Schnellblas Mikrofuse MSF 005 F5A 250V 8,35x7,7mm
Genehmigung
VDE 50mA bis 6,3A
CSA-Annahme 50mA bis 6,3A
UL anerkannt 50mA ~ 6,3A
PSE 1A bis 6,3A
CCC 50mA bis 5A
CQC 6.3A
Elektrische Eigenschaften
Bewertet
Strom |
1.5in |
2.1 In |
2.75 in |
4 In |
10 In |
| Min. |
Maximal |
Min. |
Maximal |
Min. |
Maximal |
Maximal |
| 50mA bis 5A |
60 Minuten |
30 Minuten. |
10 ms |
3 Sekunden. |
3 ms |
300 ms |
20 ms |
| 6.3 A |
60 Minuten |
30 Minuten. |
10 ms |
Fünf Sekunden. |
3 ms |
300 ms |
20 ms |
Umgebungstemperatur bei 25°C
Mechanische Abmessungen
Spezifikation
| Art der Ware |
(A) |
(V) |
Kältebeständigkeit |
Höchstspannungsabfall |
I2T Wert |
Brechfähigkeit |
Gewicht (ein Produkt) |
| Ärzte ohne Grenzen.050 |
50 mA |
250 V |
4.197 |
850 |
0.000675 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.063 |
63 mA |
250 V |
2.802 |
750 |
0.001429 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.080 |
80 mA |
250 V |
1.71 |
650 |
0.007258 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.100 |
100 mA |
250 V |
1.16 |
600 |
0.009 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.125 |
125 mA |
250 V |
1.0002 |
550 |
0.012656 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.160 |
160 mA |
250 V |
1.4923 |
500 |
0.02304 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.200 |
200 mA |
250 V |
1.0965 |
480 |
0.0324 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.250 |
250 mA |
250 V |
0.7007 |
440 |
0.081563 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.315 |
315 mA |
250 V |
0.382 |
400 |
0.093768 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.400 |
400 mA |
250 V |
0.3006 |
370 |
0.1296 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.500 |
500 mA |
250 V |
0.2471 |
350 |
0.30375 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.630 |
630 mA |
250 V |
0.146 |
320 |
0.375071 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen.800 |
800 mA |
250 V |
0.104 |
300 |
0.6912 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 001 |
1 A |
250 V |
0.08 |
280 |
0.72 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 002 |
2 A |
250 V |
0.033 |
240 |
3.6 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 004 |
4 A |
250 V |
0.0133 |
160 |
19.44 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 005 |
5 A |
250 V |
0.0109 |
150 |
21.375 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen 1.25 |
1.25 A |
250 V |
0.0581 |
280 |
1.125 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen 1.60 |
1.6 A |
250 V |
0.0406 |
250 |
2.1888 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen 2.50 |
2.5 A |
250 V |
0.0229 |
200 |
7.03125 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| Ärzte ohne Grenzen 3.15 |
3.15 A |
250 V |
0.0179 |
180 |
8.037225 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 004 |
4A |
250 V |
0.0133 |
160 |
19.44000 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 005 |
5A |
250 V |
0.0109 |
150 |
21.37500 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
| MSF 6.30 |
6.3 A |
250 V |
0.0087 |
150 |
46.4373 |
35A oder 10*Nennstrom bei 250 V Wechselstrom |
0.35419 |
Unterbrechende Beurteilung
35 Ampere oder 10-facher Nennstrom, je nachdem, welcher Wert bei 250 V Wechselstrom größer ist.
Umweltspezifikation
Betriebstemperatur von -55°C bis +125°C
Vibration MIL-STD-202G, Methode 201 ((10-55 Hz x 3 Achsen/ohne Last)
Salzspray MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)
Isolationswiderstand MIL-STD-202G, Methode 302, Prüfbedingung A (nach Öffnung) mindestens 10.000 Ohm
Widerstandsfähigkeit gegen Lötwärme MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C)
Thermischer Schock: MIL-STD-202G, Methode 107, Prüfbedingungen B (-65°C bis +125°C)
Spezifikation
Materialien Basis und Deckel: Schwarzer Thermoplast, UL 94-V0
Runde Pins: Kupfer, mit Blechplatten
Verpackung
1- in großen Mengen: 1000 Stück pro Box.

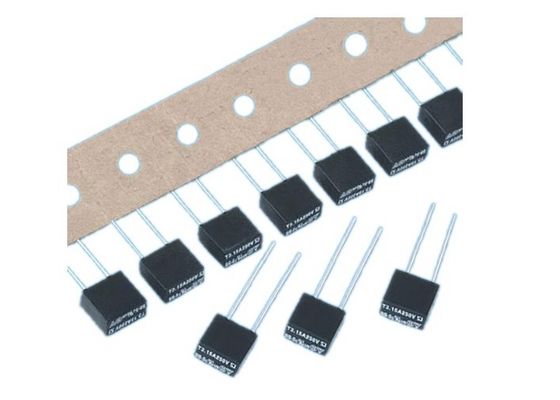

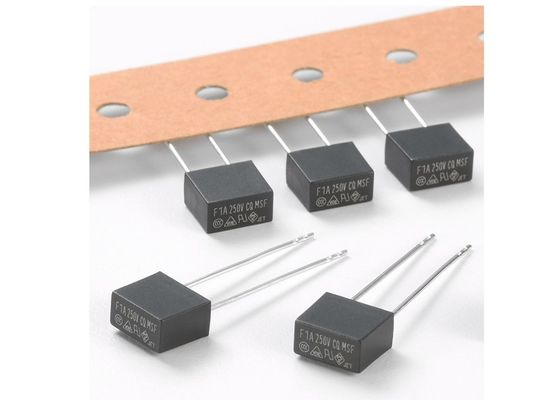

2Ammunitionspack, 1000 Stück Schachtel.
