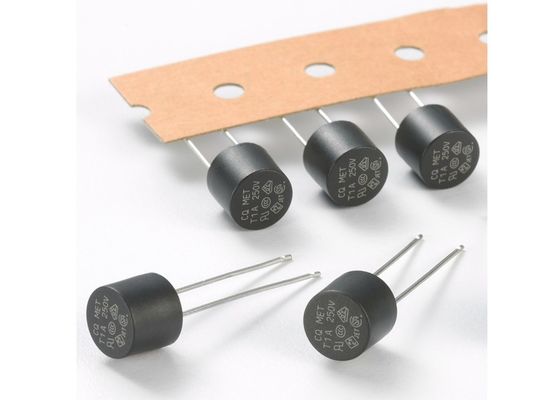

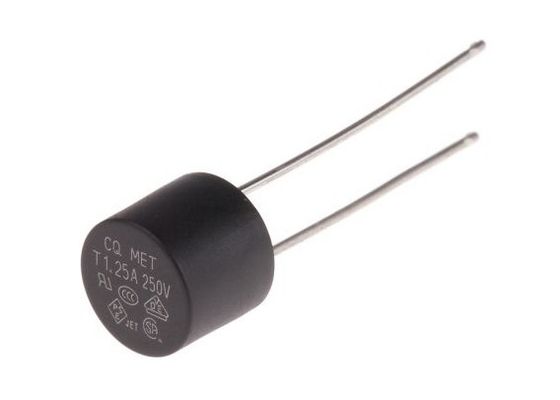

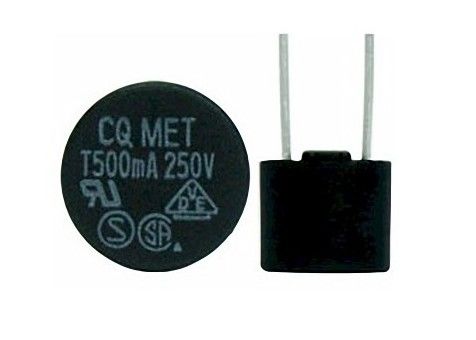

Dip Round Radial Lead Time Lag Subminiature Größe Mikrofuse T3.15A 250V MET 3.15A 277V 8.35x7.7mm UL
Eigenschaften
Ø 8,35*7,7 mm Mikrofuse
Kleines Volumen,
Nennstrom: MEF 50mA~6.3A; MET 40mA~10mA; MSF 50mA~6.3A; MSt 40mA~10A;
Bei der Verwendung von Zellen mit einem Wärmeverbrauch von weniger als 10 GHT ist die Wärmeeffizienz der Zellen zu messen.
Nennspannung: 250V / 277V / 300Vac
Ausgezeichnete Widerstandsfähigkeit gegen Einschlag
Ausgezeichnete Widerstandsfähigkeit gegen thermische und mechanische Schläge
Hohe Zuverlässigkeit und stabile Schweißfähigkeit.
Betriebstemperaturbereich: -55°C bis +125°C
Anwendung
• Batterieladegeräte
• Verbraucherelektronik
• Stromversorgung
• Industriebetreuer
•Flachbildfernseher
•LCD-Monitor
•LCD-Rücklichtumrichter
•Büromaschinen
•Audiovideosystem
•Beleuchtungssystem
•Medizinische Ausrüstung
Mechanische Abmessungen
Produktspezifikationsattributtabelle
| Verbrauch |
Nennstrom
(A) |
Nennspannung
(V) |
Kältebeständigkeit |
Höchstspannungsabfall |
I2T Wert |
Brechfähigkeit |
Gewicht der Einheit ((g) |
| Das ist MET.040 |
40 mA |
250 V/277 V |
12.864 |
600 |
0.0158 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.050 |
50 mA |
250 V/277 V |
8.9 |
550 |
0.0225 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.063 |
63 mA |
250 V/277 V |
5.4053 |
480 |
0.0446 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.080 |
80 mA |
250 V/277 V |
3.687 |
400 |
0.0634 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.100 |
100 mA |
250 V/277 V |
2.4063 |
350 |
0.108 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.125 |
125 mA |
250 V/277 V |
1.6194 |
300 |
0.1223 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.160 |
160 mA |
250 V/277 V |
1.2458 |
280 |
0.17 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.200 |
200 mA |
250 V/277 V |
0.824 |
260 |
0.306 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.250 |
250 mA |
250 V/277 V |
0.63 |
240 |
0.6019 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.315 |
315 mA |
250 V/277 V |
0.38 |
220 |
0.8216 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.400 |
400 mA |
250 V/277 V |
0.27 |
200 |
1.4832 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.500 |
500 mA |
250 V/277 V |
0.195 |
190 |
2.7 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.630 |
630 mA |
250 V/277 V |
0.1322 |
180 |
3.1792 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| Das ist MET.800 |
800 mA |
250 V/277 V |
0.0907 |
160 |
5.76 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 001 |
1 A |
250 V/277 V |
0.075 |
140 |
8.73 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 002 |
2 A |
250 V/277 V |
0.0316 |
100 |
36 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 004 |
4 A |
250 V/277 V |
0.0136 |
100 |
158.4 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 005 |
5 A |
250 V/277 V |
0.01 |
100 |
202.5 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 008 |
8 A |
250 V/277 V |
0.0042 |
100 |
155.52 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 010 |
10 A |
250 V/277 V |
0.0034 |
100 |
288 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 1.25 |
1.25 A |
250 V/277 V |
0.055 |
130 |
14.766 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 1.60 |
1.6 A |
250 V/277 V |
0.0425 |
120 |
23.04 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 2.50 |
2.5 A |
250 V/277 V |
0.0241 |
100 |
56.25 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 3.15 |
3.15 A |
250 V/277 V |
0.0188 |
100 |
93.768 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
| MET 6.30 |
6.3 A |
250 V/277 V |
0.0074 |
100 |
310.77 |
35A oder 10*Nennstrom bei 250 V Wechselstrom
UL anerkannter Bauteil:35A oder 10*Nennstrom bei 277 V Wechselstrom |
0.49553 |
Elektrische Eigenschaften
| Nennstrom |
1.5 In |
2.1 In |
2.75 in |
4 In |
10 In |
| - Ich weiß nicht. |
Max, du bist ein guter Mann. |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
| 50mA bis 5A |
60 Minuten |
2 Minuten. |
400 ms |
10 Sekunden |
150 ms |
3 Sekunden |
20 ms |
150 ms |
| 6.3A bis 10A |
60 Minuten |
2 Minuten. |
400 ms |
10 Sekunden |
150 ms |
3 Sekunden |
20 ms |
150 ms |
Genehmigung
| VDE |
50mA bis 6,3A |
| TÜV |
8A / 10A |
| UL anerkannt |
50mA bis 6,3A ((250V/277V) |
| CSA-Zulassung |
50mA ~ 6,3A |
| PSE |
1A ~ 10A ((250V/277V) |
| CCC |
50mA bis 6,3A |
| KTL |
50mA bis 6,3A |
Unterbrechende Beurteilung
35 Ampere oder 10-facher Nennstrom, je nachdem, welcher Wert bei 250 V Wechselstrom größer ist.
5 Ampere oder 10 x Nennstrom; je nachdem, welcher Wert bei 277 V Wechselstrom größer ist.
Umweltspezifikation
Betriebstemperatur von -55°C bis +125°C
Vibration MIL-STD-202G, Methode 201 ((10-55 Hz x 3 Achsen/ohne Last)
Salzspray MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)
Isolationswiderstand MIL-STD-202G, Methode 302, Prüfbedingung A (nach Öffnung) mindestens 10.000 Ohm
Widerstandsfähigkeit gegen Lötwärme MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260°C)
Thermischer Schock: MIL-STD-202G, Methode 107, Prüfbedingungen B (-65°C bis +125°C)
Spezifikation
Material Basis und Deckel: Schwarzer Thermoplast, UL 94-V0
Runde Pins: Kupfer, mit Blechplatten
Verpackung
1- in großen Mengen: 1000 Stück pro Box.
2Ammunitionspack, 1000 Stück Schachtel.
