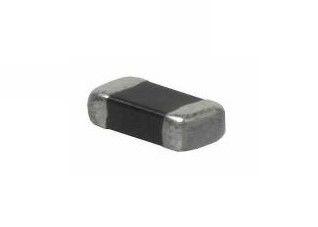

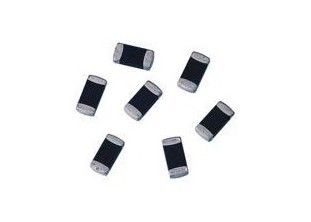

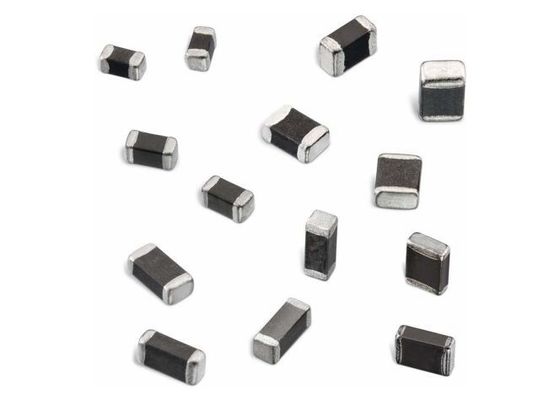

5750 5650 Oberflächenberg-mehrschichtige Metalloxid-Varistoren MLV MVR2220-391G 5.7x5mm 391V 500A Ausgleichstrom-Überspannungsschutze

5750 5650 Oberflächenmontage Mehrschicht-Metalloxid-Varistoren MLV MVR2220-391G 5.7x5mm 391V 500A Übergangsspannungsunterdrücker

Beschreibung

Die Überspannungsschutzserie umfasst eine Reihe von mehrschichtigen Varistoren zum Schutz vor schweren vorübergehenden Überspannungen und hohen Überspannungsströmen,zum Beispiel Impulse von 8/20 μs mit Spitzenströmen bis zu 6000 A und Impulse von 10/700 μs bis zu 45 A.

Abmessungen (mm)

Elektrische Parameter

Eigenschaften

• hohe Energieabsorptionsfähigkeit

• Hohe Überspannungsfähigkeit nach IEC 61000-4-5

• Zuverlässiger ESD-Schutz bis zu 30 kV nach IEC 61000-4-2, Stufe 4

• Hochspannungsfähigkeit von bis zu 2 kV für 10/700 μs gemäß IEC 61000-4-5 (Typen mit VRMS,max ≤ 60 V)

• Zwei-Wege-Schutz

• Niedriges Leckstrom

• RoHS-konform, bleifrei

• PSpice-Simulationsmodi verfügbar

• AEC-Q200-konform

• Belastungsdumpenergie nach SAE-Spezifikation J1113

• Bleifrei, auf der Oberfläche befestigte Splitterform

• Zellinduktivität

• Verschiedene Energieklassen verfügbar

• Keine Temperatur bis zu 125°C

• hohe Spitzenspannungsleistung

• Niedriges Profil, kompakte Industrie-Standard-Chipgröße (1206, 1210, 1812 und 2220 Größen)

• Inherente bidirektionale Klemmung

• Keine Verpackung aus Kunststoff oder Epoxidhaltigkeit gewährleistet eine bessere Entflammbarkeit als 94V-0

Anwendung

• Unterdrückung von Induktionsschaltungen oder anderen vorübergehenden Ereignissen wie EFT und Überspannung auf Leitungsebene

• ESD-Schutz für Komponenten, die für IEC 61000-4-2 (Level 4), MIL-STD883C, Methode 3015 empfindlich sind.7, und andere Branchenspezifikationen (siehe auch MLE- oder MLN-Serie)

• Bietet einen eingebauten Übergangsspannungsschutz für ICs und Transistoren

• Ersetzen Sie bei vielen Anwendungen TVS Zeners mit größerer Oberfläche

Industrieanwendungen

Anwendungen für Gebäudesicherheit

Stromversorgungen

Steuerungs- und Messgeräte

Festplattenlaufwerke

Entwurf

Mehrschichttechnik

Entflammbarkeit besser als UL 94 V-0

Auflösung (siehe Anweisungen zur Lötung):

CT-Typen mit Nickelbarrieren (AgNiSn), empfohlen für bleifreies Löten und kompatibel mit Zinn-/Blei-Löten

KN-Typen mit Silber-Platin-Abschluss (AgPt) für das Rücklauf- und Wellenlöten mit Löt auf Zinn-Blei-Basis oder bleifrei mit einem silberhaltigen Löt

V/I-Eigenschaften und Abwertungskurven

Die Kurven werden nach VRMS sortiert und dann nach der Größe der Fälle, die in der Typbezeichnung enthalten ist.

Leistung der Energieabgabe

Ein Übergangsschub tritt auf, wenn die Belastung des Generators im Fahrzeug abrupt verringert wird.Das schlimmste Szenario dieses Transitors tritt auf, wenn die Batterie beim Betrieb mit voller Nennlast getrennt wirdIn der Automobilindustrie gibt es eine Reihe verschiedener Spezifikationen für die Lastentlassung, wobei die am häufigsten verbreitete die von der Society of Automotive Engineers empfohlene ist.Spezifikation #SAE J1113Aufgrund der Vielfalt dieser Spezifikationen für die Lastdämpfung definiert Aolittel die Lastdumpenergiefähigkeit des MVR-Dämpferbereichs als die Energie, die durch das Gerät selbst abgeführt wird.unabhängig vom Aufbau der PrüfschaltungDie daraus resultierende Belastungs- und Abfallenergieverwaltungsfähigkeit ist ein hervorragender Wert für den MVR-Suppressor.Standard-Load-Dump-Spezifikationen erfordern eine Gerätefähigkeit von 10 Impulsen bei NennenergieDiese Leistungsvoraussetzung entspricht den Anforderungen aller MVR-Baureihen.Die sehr hohe Energieabsorptionsfähigkeit des MVR-Suppressors wird durch einen streng kontrollierten Herstellungsprozess erreicht.Diese Technologie sorgt dafür, daß ein großes Volumen von Unterdrückungsmaterial mit einer interdigitierten Schichtkonstruktion für die Energieabsorption in einem extrem kleinen Paket zur Verfügung steht.Im Gegensatz zu gleichwertigen Silikon-TVS-Dioden, ist das gesamte Volumen des MVR-Geräts zur Verfügung, um die Load-Dump-Energie zu entsorgen.Die von der Lastabgabe-Transient erzeugten Spitzentemperaturen sind deutlich niedriger und gleichmäßig über die gesamte Anlage verteilt.Diese gleichmäßige Energieverteilung sorgt dafür, daß bei den P-N-Korngrenzen des MVR-Suppressors niedrigere Spitzentemperaturen erzeugt werden.Es gibt eine Reihe von Geräten in verschiedenen Größen in der MVR-Serie, jedes mit einer belastungsbedingten Energie, die von der Größe abhängt.
